Vue éclatée réfrigérateur CURTISS QKM260GPL 3260449035637

Name: CURTISS QKM260GPL 3260449035637
Brand: CURTISS
SKU: QKM260GPL 3260449035637

Découvrez la vue éclatée complète réfrigérateur CURTISS QKM260GPL 3260449035637, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur CURTISS QKM260GPL 3260449035637 et éviter les pannes imprévues. 26 pièces référencées.

Cette vue éclatée CURTISS QKM260GPL 3260449035637 référence 26 pièces détachées, dont cache froid vis top, dessus froid top, bornier froid, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur CURTISS : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

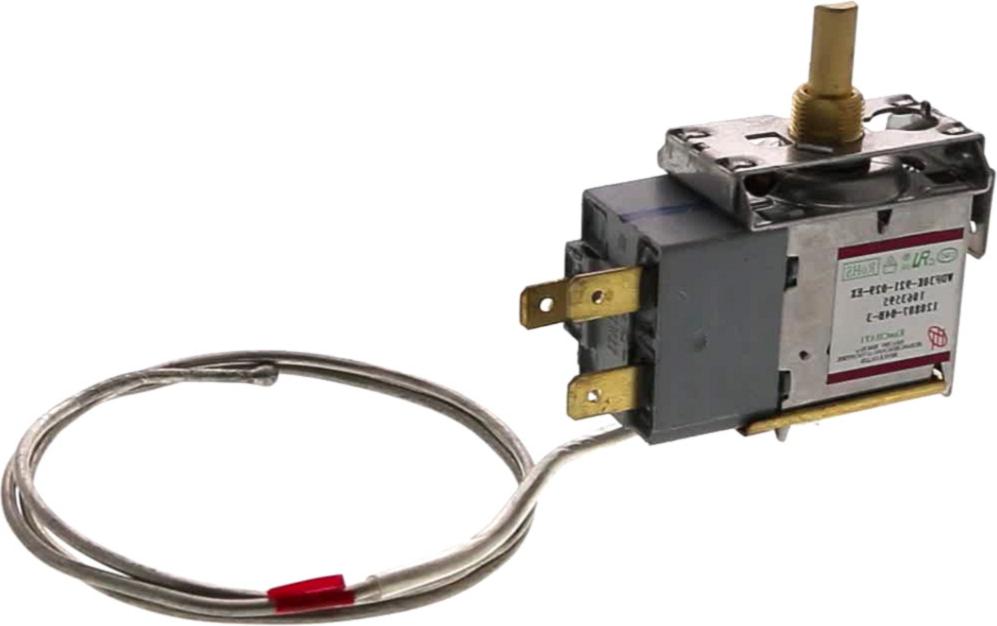

Sur cette vue : BAC Froid COMPRESSEUR (repère 7, 16.94 €) · COMPRESSEUR EK10-3-90-K (repère 8, 161.36 €) · THERMOSTAT Froid WDF30K-921-029+-EX 1063595 bulbe=610mm (repère 31, 46.72 €) · BOITIER Froid THERMOSTAT (repère 32, 22.36 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid PORTE Congélateur (repère 9, 55.21 €) · Interrupteur Froid PORTE (repère 28, 7.41 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

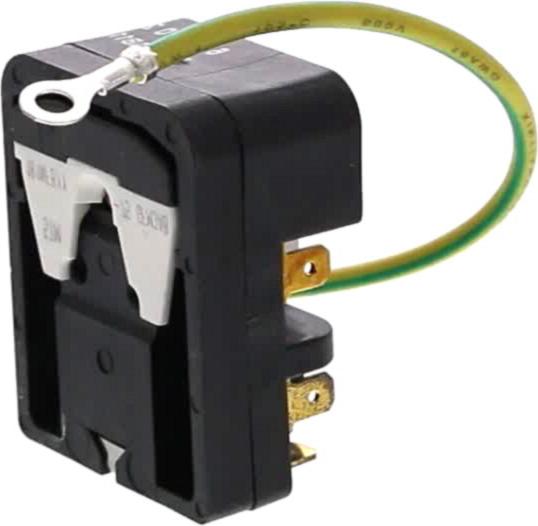

JOINT Froid PORTE Congélateur (repère 9, 55.21 €) · THERMOSTAT Froid WDF30K-921-029+-EX 1063595 bulbe=610mm (repère 31, 46.72 €) · BOITIER Froid THERMOSTAT (repère 32, 22.36 €) · RELAIS Froid KLIXON (repère 36, 23.4 €)
