Vue éclatée réfrigérateur CURTISS BC229DPGPL

Name: CURTISS BC229DPGPL
Brand: CURTISS
SKU: BC229DPGPL

Découvrez la vue éclatée complète réfrigérateur CURTISS BC229DPGPL, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur CURTISS BC229DPGPL et éviter les pannes imprévues. 22 pièces référencées.

Cette vue éclatée CURTISS BC229DPGPL référence 22 pièces détachées, dont cache froid vis poignee, compresseur 1/8 r600a hvy57, poignee froid porte 210mm(entraxe 152mm), avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur CURTISS : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

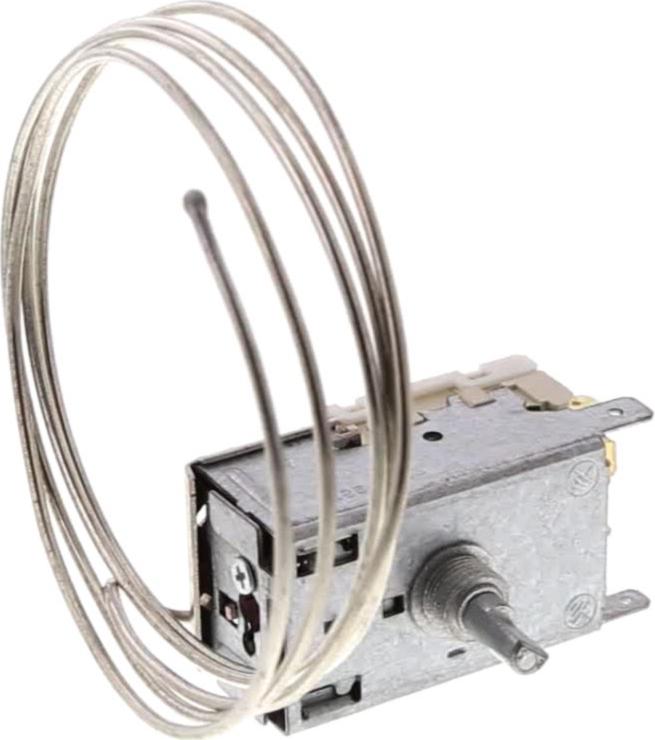

Sur cette vue : COMPRESSEUR 1/8 R600A HVY57 (repère 3, 157.85 €) · MANETTE Froid Thermostat (repère 4, 6.65 €) · Thermostat Froid 077B6918 K59Q5202 VT9 (repère 7, 42.74 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : POIGNEE Froid PORTE 210mm(entraxe 152mm) (repère 4, 30.93 €) · BUTEE Froid GAUCHE CHARNIERE CENTRALE (repère 5, 5.4 €) · CHARNIERE Froid Supérieur E (repère 6) · PORTE Froid Réfrigérateur (repère 6, 160.91 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

MANETTE Froid Thermostat (repère 4, 6.65 €) · JOINT Froid Réfrigérateur (repère 7) · Thermostat Froid 077B6918 K59Q5202 VT9 (repère 7, 42.74 €) · JOINT Froid Congélateur 517*320 (repère 13)
