Vue éclatée lave linge CURTISS MLF1050E 903238
Découvrez la vue éclatée complète lave linge CURTISS MLF1050E 903238, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge CURTISS MLF1050E 903238 et éviter les pannes imprévues. 38 pièces référencées.

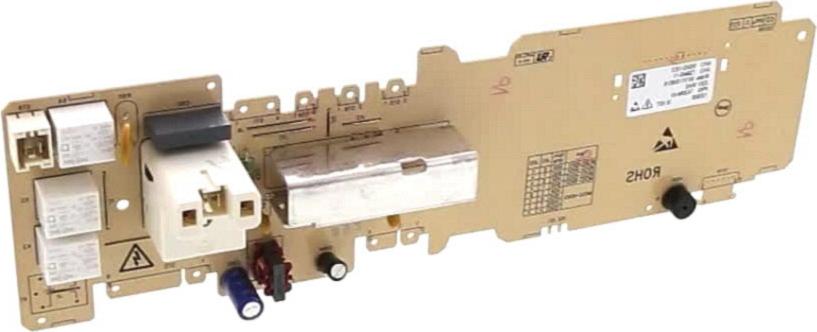

Cette vue éclatée CURTISS MLF1050E 903238 référence 38 pièces détachées, dont notice lave-linge utilisation, platine lave-linge, tambour lave-linge, avec leur position sur le schéma constructeur.
Réparer son lave-linge CURTISS : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

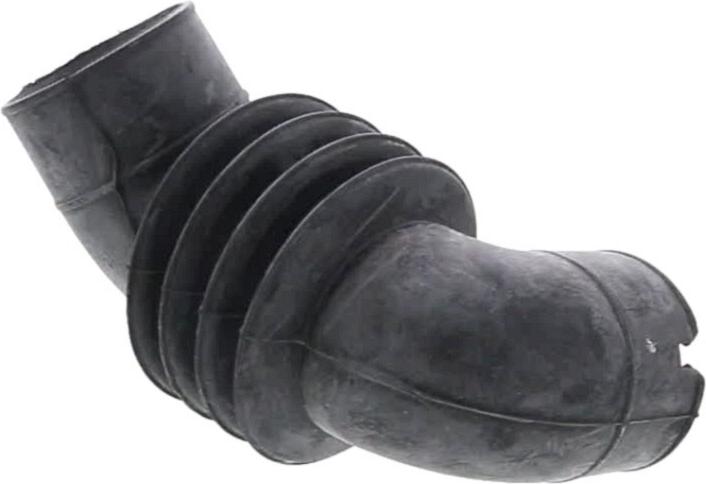

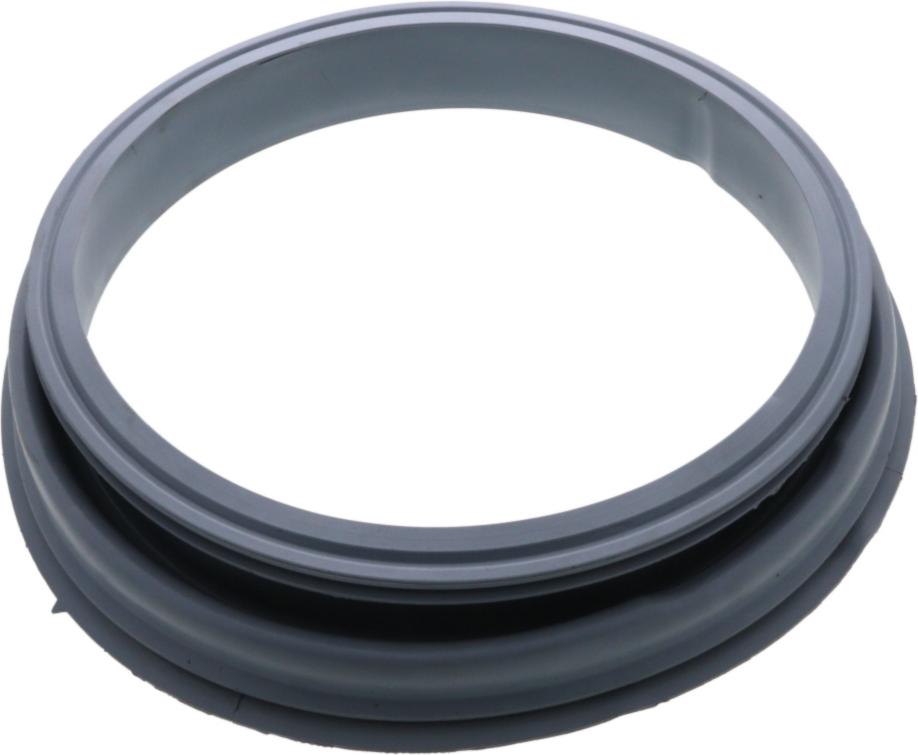

Sur cette vue : DURITE Lave-Linge CHAMBRE DE COMPRESSION (repère 5, 10.77 €) · JOINT Lave-Linge HUBLOT (repère 6, 71.14 €) · DURITE Lave-Linge BOITE CUVE (repère 9, 29.31 €) · DURITE Lave-Linge CUVE/POMPE (repère 10, 31.26 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE 0.47UF+2X10NF DNF06-T (repère 3, 26.14 €) · COURROIE Lave-Linge 1270PJ5 5PJ1270 (repère 16, 22.42 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : DURITE Lave-Linge CUVE/POMPE (repère 10, 31.26 €) · POMPE Lave-Linge VIDANGE (repère 11, 44.87 €) · TUYAU Lave-Linge VIDANGE (repère 12, 18.99 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : KIT Lave-Linge PALIER (repère 13, 60.1 €) · AMORTISSEUR Lave-Linge 120N (repère 17, 30.75 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

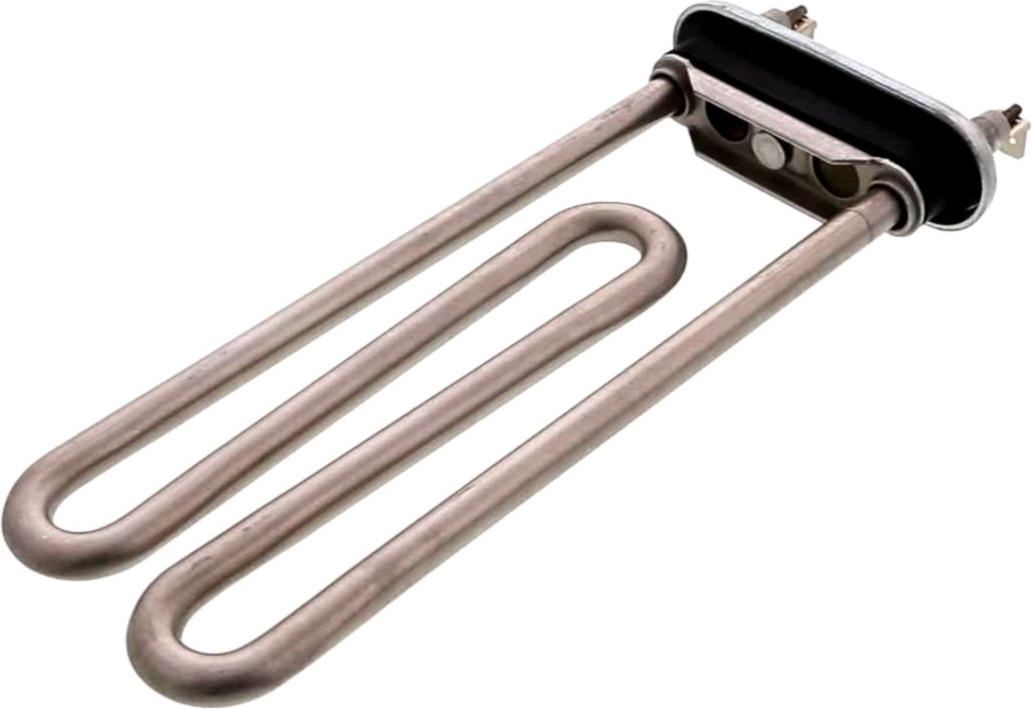

Sur cette vue : RESISTANCE Lave-Linge 1800W (repère 14, 31.47 €) · SONDE GL GA00-611 (repère 15, 25.52 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Linge ANTIPARASITE 0.47UF+2X10NF DNF06-T (repère 3, 26.14 €) · JOINT Lave-Linge HUBLOT (repère 6, 71.14 €) · JOINT Lave-Linge CUVE (repère 11, 14.36 €) · KIT Lave-Linge PALIER (repère 13, 60.1 €) · COURROIE Lave-Linge 1270PJ5 5PJ1270 (repère 16, 22.42 €) · AMORTISSEUR Lave-Linge 120N (repère 17, 30.75 €)
