Vue éclatée lave linge CURTISS MLFN1260IE
Découvrez la vue éclatée complète lave linge CURTISS MLFN1260IE, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge CURTISS MLFN1260IE et éviter les pannes imprévues. 36 pièces référencées.

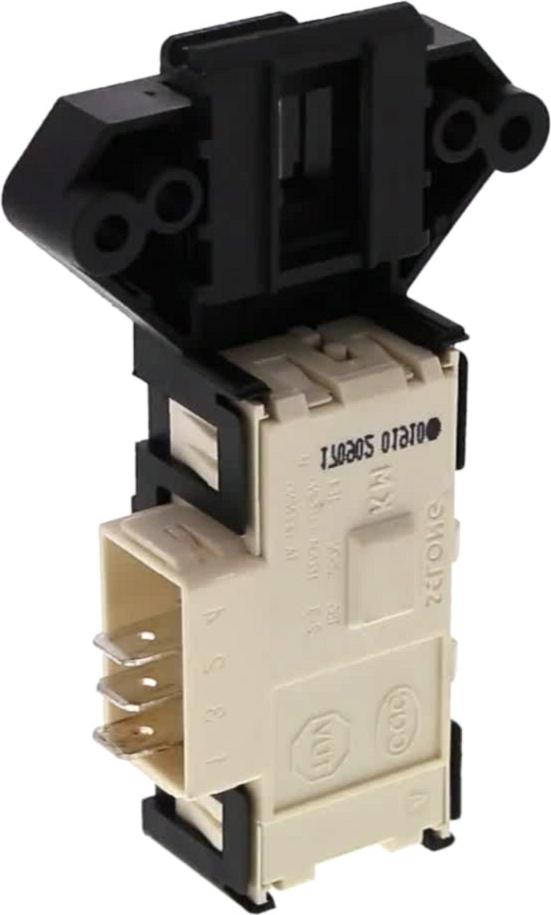

Cette vue éclatée CURTISS MLFN1260IE référence 36 pièces détachées, dont cable lave-linge alimentation 3 fils, tuyau lave-linge vidange, securite lave-linge porte 170507 00607, avec leur position sur le schéma constructeur.
Réparer son lave-linge CURTISS : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

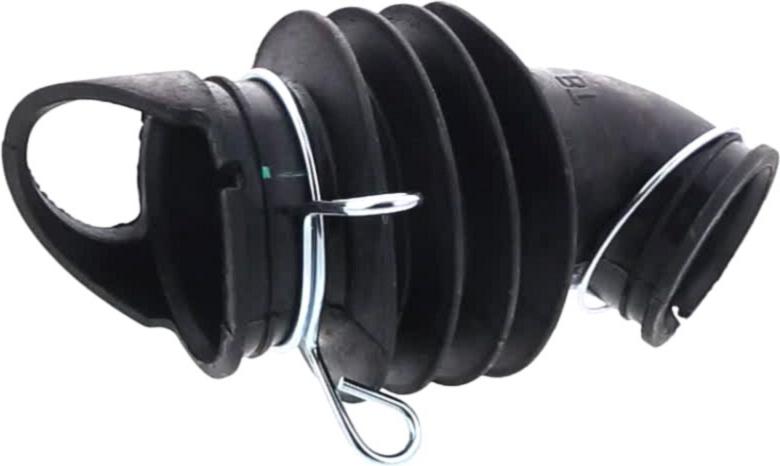

Sur cette vue : COLLIER Lave-Linge Avant JOINT HUBLOT (repère 11, 16.33 €) · DURITE Lave-Linge BOITE/CUVE (repère 27, 10.35 €) · DURITE Lave-Linge CUVE/POMPE (repère 40, 37.39 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 44, 7.93 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTI-PARASITE DNF06-T (TBEF) (repère 17, 26.22 €) · COURROIE Lave-Linge 1270PJE5 (repère 31, 28.9 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

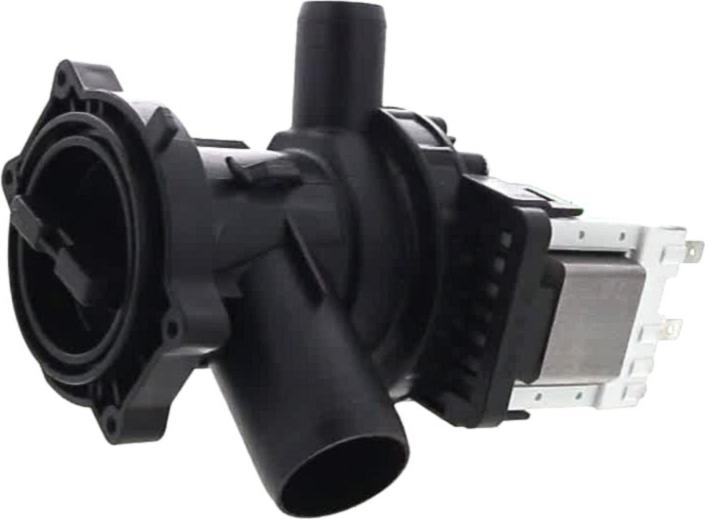

Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 5, 25.09 €) · DURITE Lave-Linge CUVE/POMPE (repère 40, 37.39 €) · POMPE Lave-Linge VIDANGE COMPLETE PX-2-35 PX235 B30-6A (repère 43, 42.68 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

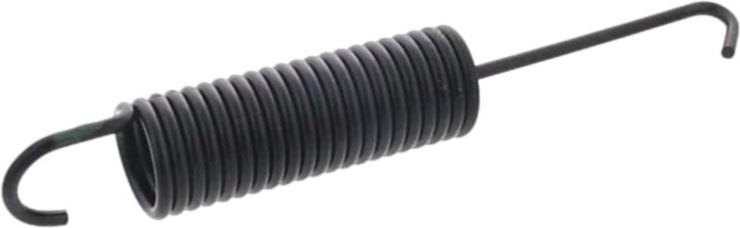

Sur cette vue : RESSORT Lave-Linge DOIGT VERROUILLAGE (repère 18, 6.17 €) · RESSORT Lave-Linge SUSPENSION POINT BLEU (repère 28, 13.43 €) · ROULEMENT Lave-Linge 6206-2RZ (repère 32, 19.73 €) · ROULEMENT Lave-Linge 6205-2RZ (repère 32, 19.69 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1800W WABEU0000 (repère 46, 29.4 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

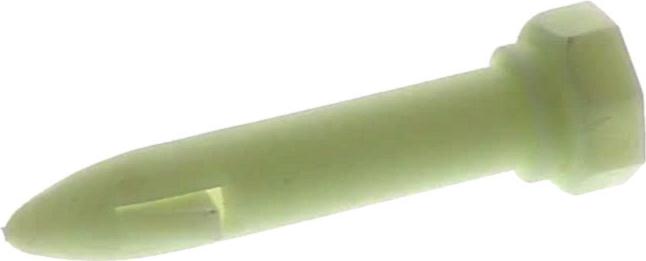

COLLIER Lave-Linge Avant JOINT HUBLOT (repère 11, 16.33 €) · CONDENSATEUR Lave-Linge ANTI-PARASITE DNF06-T (TBEF) (repère 17, 26.22 €) · COURROIE Lave-Linge 1270PJE5 (repère 31, 28.9 €) · ROULEMENT Lave-Linge 6206-2RZ (repère 32, 19.73 €) · ROULEMENT Lave-Linge 6205-2RZ (repère 32, 19.69 €) · KIT Lave-Linge PALIER (repère 33, 38.32 €) · AXE Lave-Linge AMORTISSEUR (repère 38, 10.34 €) · AMORTISSEUR Lave-Linge 80N (repère 39, 20.36 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
