Vue éclatée lave linge CURTISS E450
Découvrez la vue éclatée complète lave linge CURTISS E450, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge CURTISS E450 et éviter les pannes imprévues. 33 pièces référencées.
Cette vue éclatée CURTISS E450 référence 33 pièces détachées, dont dessus lave-linge top, courroie lave-linge, couvercle lave-linge bac lessive, avec leur position sur le schéma constructeur.
Réparer son lave-linge CURTISS : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

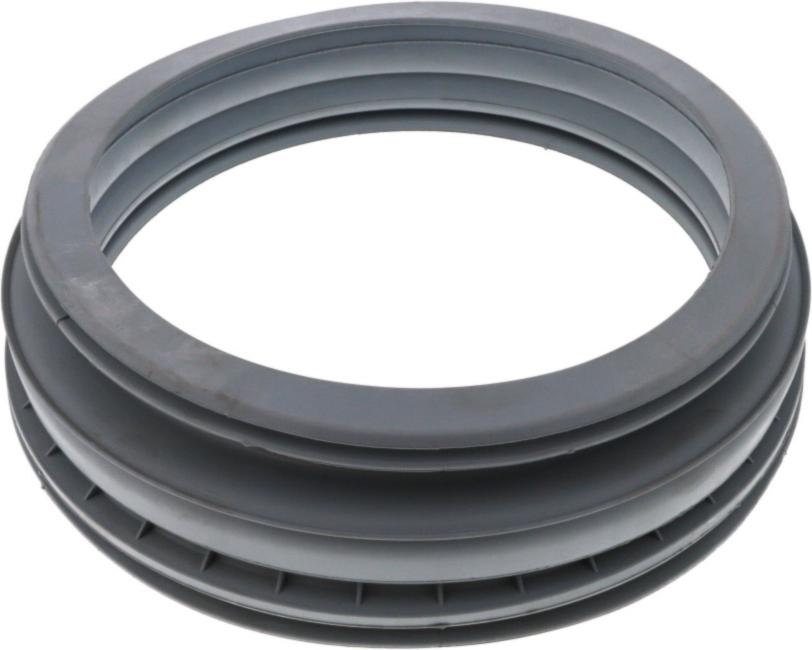

Sur cette vue : JOINT Lave-Linge CUVE AVANT/ARRIERE (repère 9, 35.38 €) · JOINT Lave-Linge HUBLOT (repère 13, 39.27 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 14, 12.52 €) · DURITE Lave-Linge BAC PRODUIT/CUVE (repère 14).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge (repère 2, 24.67 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : Pompe de vidange Lave-Linge 30W MOD 290600 ASKOLL (repère 9, 32.13 €) · CORPS Lave-Linge FILTRE (repère 18, 20.41 €) · FILTRE Lave-Linge COMPLET (repère 19) · DURITE Lave-Linge CUVE FILTRE (repère 21, 30.45 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge TAMBOUR (repère 6) · AMORTISSEUR Lave-Linge PIED 80N (repère 19, 27.42 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

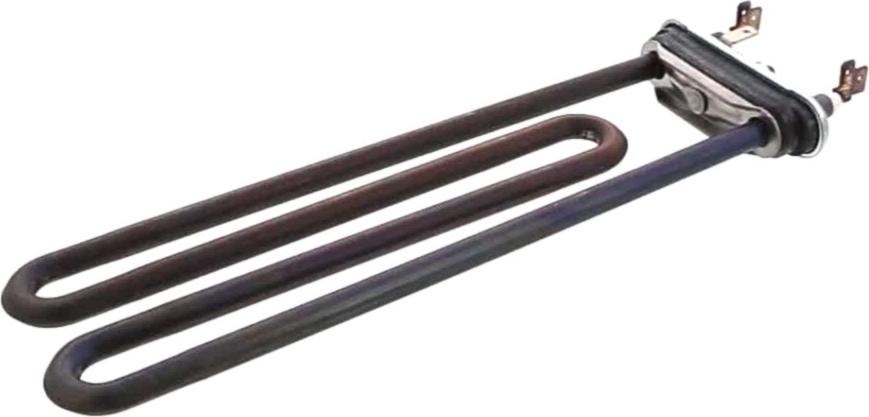

Sur cette vue : Résistance Lave-Linge 1950W (repère 12, 57.29 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COURROIE Lave-Linge (repère 2, 24.67 €) · JOINT Lave-Linge CUVE AVANT/ARRIERE (repère 9, 35.38 €) · JOINT Lave-Linge HUBLOT (repère 13, 39.27 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 14, 12.52 €) · COLLIER Lave-Linge JOINT HUBLOT/MEUBLE (repère 15, 10.04 €) · CORPS Lave-Linge FILTRE (repère 18, 20.41 €) · AMORTISSEUR Lave-Linge PIED 80N (repère 19, 27.42 €) · FILTRE Lave-Linge COMPLET (repère 19)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
