Vue éclatée lave linge CURTISS IFL1280DPL 3260449037846
Découvrez la vue éclatée complète lave linge CURTISS IFL1280DPL 3260449037846, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge CURTISS IFL1280DPL 3260449037846 et éviter les pannes imprévues. 12 pièces référencées.

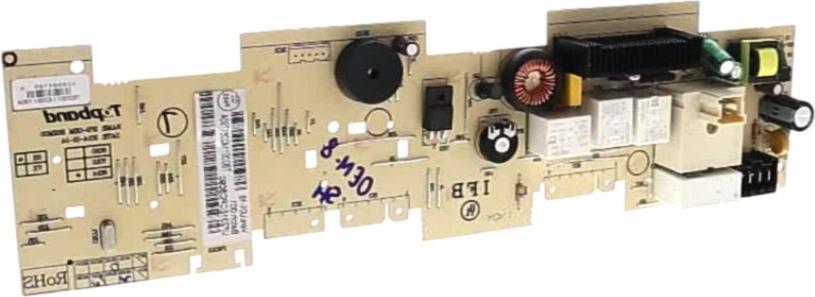

Cette vue éclatée CURTISS IFL1280DPL 3260449037846 référence 12 pièces détachées, dont durite lave-linge bac cuve, platine lave-linge, securite lave-linge porte, avec leur position sur le schéma constructeur.
Réparer son lave-linge CURTISS : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge BAC CUVE (repère 9, 22.57 €) · JOINT Lave-Linge HUBLOT (repère 59, 90.37 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 6PJ1215EL 1215EPJ6 (repère 72, 35.18 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : PALIER Lave-Linge KIT (repère 67, 34.2 €) · AMORTISSEUR Lave-Linge (repère 78, 21.61 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Linge HUBLOT (repère 59, 90.37 €) · PALIER Lave-Linge KIT (repère 67, 34.2 €) · COURROIE Lave-Linge 6PJ1215EL 1215EPJ6 (repère 72, 35.18 €) · AMORTISSEUR Lave-Linge (repère 78, 21.61 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
