Vue éclatée lave linge CURTISS SE7E
Découvrez la vue éclatée complète lave linge CURTISS SE7E, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge CURTISS SE7E et éviter les pannes imprévues. 33 pièces référencées.
Cette vue éclatée CURTISS SE7E référence 33 pièces détachées, dont condensateur 9uf 450v, ecrou tambour, turbine 163*148 h83mm de00-222, avec leur position sur le schéma constructeur.
Réparer son lave-linge CURTISS : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

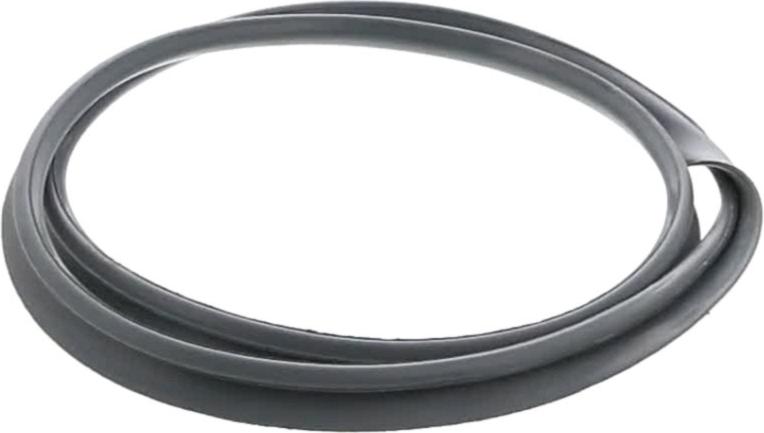

Sur cette vue : JOINT PORTE (repère 2, 20.82 €) · JOINT ROULEMENT (repère 5, 5.04 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR 9uF 450V (repère 1, 15.9 €) · COURROIE 1952PH6 6PH1952 (repère 12, 21.41 €) · CONDENSATEUR ANTIPARASITE (repère 17, 18.01 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

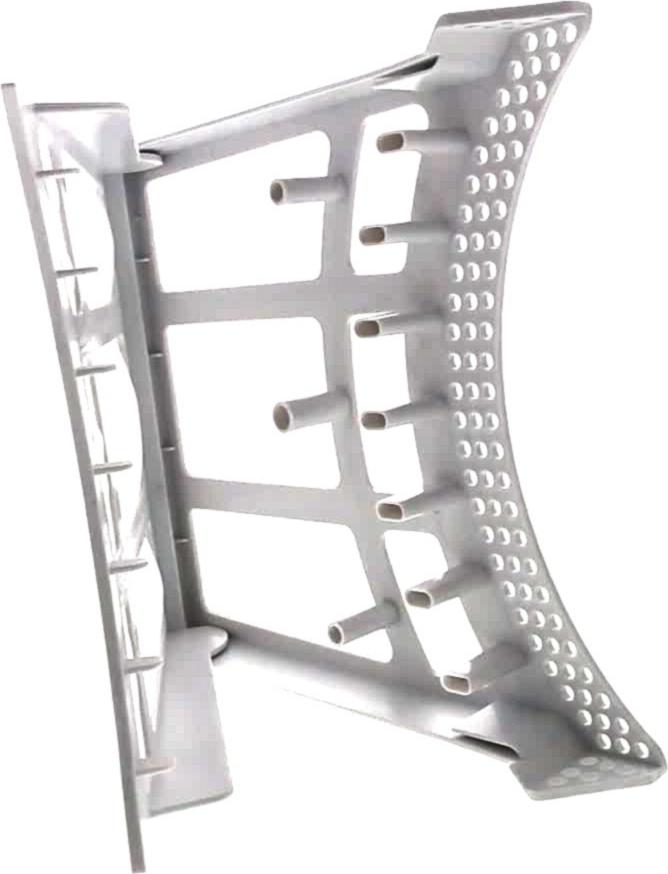

Sur cette vue : FILTRE PELUCHES (repère 13, 32.42 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

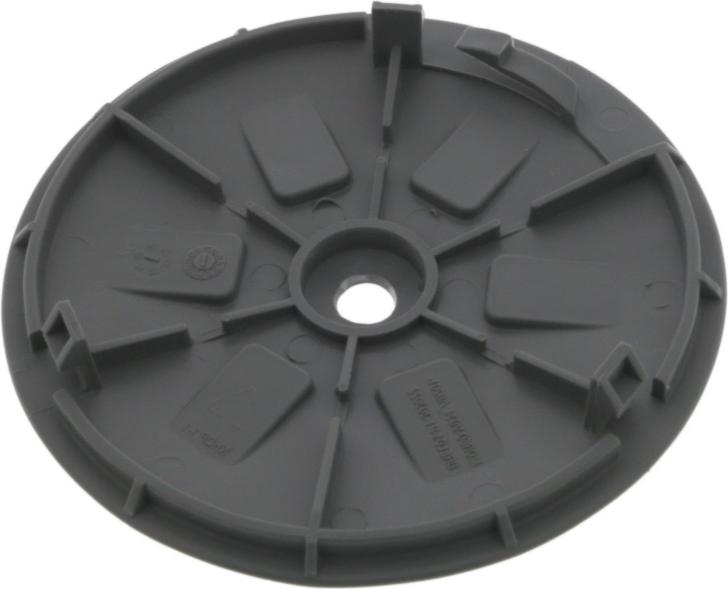

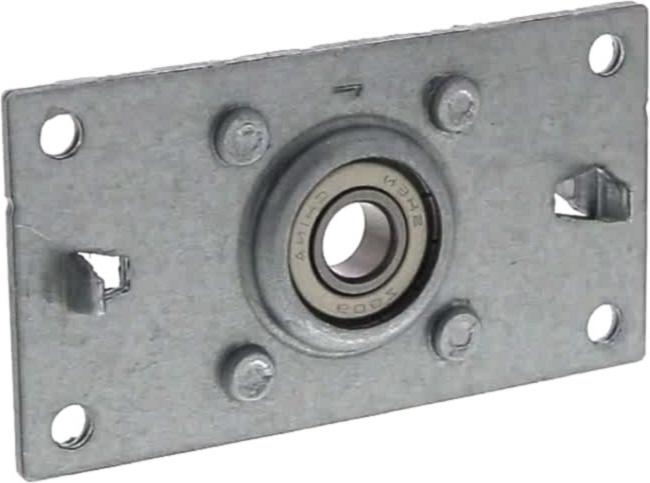

Sur cette vue : PALIER KIT (repère 5, 19.84 €) · CACHE PALIER TAMBOUR MDR60-V034_A0201-BREL04-P1-303022 (repère 5, 9.94 €) · JOINT ROULEMENT (repère 5, 5.04 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

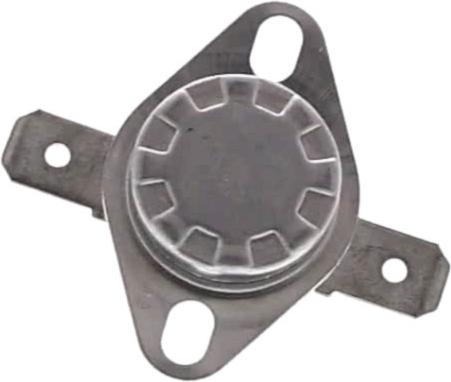

Sur cette vue : THERMOSTAT KSD1 ZW3 95 (repère 5, 15.6 €) · RESISTANCE (repère 5, 64.77 €) · CACHE RESISTANCE (repère 5, 49.86 €) · THERMOSTAT REARMABLE KSDS AM3 125°C REARMABLE (repère 15, 11.19 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

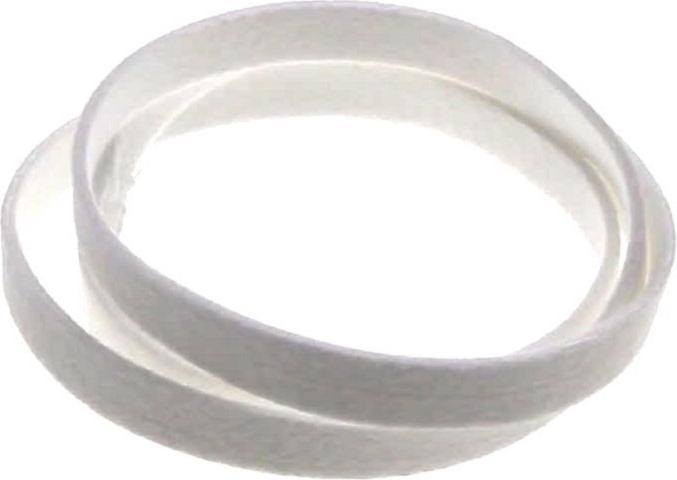

CONDENSATEUR 9uF 450V (repère 1, 15.9 €) · PATIN FRICTION (repère 2, 12.6 €) · FEUTRE ARRIERE (repère 2, 22.12 €) · JOINT PORTE (repère 2, 20.82 €) · PALIER KIT (repère 5, 19.84 €) · THERMOSTAT KSD1 ZW3 95 (repère 5, 15.6 €) · CACHE PALIER TAMBOUR MDR60-V034_A0201-BREL04-P1-303022 (repère 5, 9.94 €) · JOINT ROULEMENT (repère 5, 5.04 €)
