Vue éclatée lave linge CURTISS PTL1055E V2 91310130505
Découvrez la vue éclatée complète lave linge CURTISS PTL1055E V2 91310130505, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge CURTISS PTL1055E V2 91310130505 et éviter les pannes imprévues. 51 pièces référencées.
Cette vue éclatée CURTISS PTL1055E V2 91310130505 référence 51 pièces détachées, dont batteur lave-linge tambour petite, bouchon lave-linge bridage, manette lave-linge programmateur, avec leur position sur le schéma constructeur.
Réparer son lave-linge CURTISS : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge JOINT CHARGEMENT Inférieur (repère 1, 30.75 €) · JOINT Lave-Linge ENTREE DE CUVE (repère 2, 77.78 €) · COLLIER Lave-Linge SUPERIEUR JOINT (repère 3, 23.64 €) · DURITE Lave-Linge BOITE (repère 6, 51.28 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE 411 323 410 (repère 4, 28.09 €) · COURROIE Lave-Linge 1196PJE5 5PJE1196 1195J6MAEL (repère 10, 19.79 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : Pompe de vidange Lave-Linge (repère 9, 94.02 €) · FILTRE Lave-Linge ELECTROVANNE (repère 11, 20.21 €) · TUYAU Lave-Linge VIDANGE (repère 12, 54.87 €) · FILTRE Lave-Linge Batteur (repère 21, 25.46 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

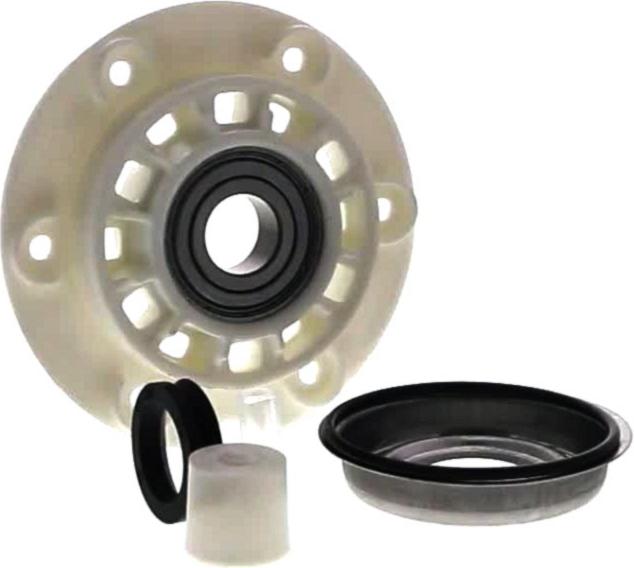

Sur cette vue : PALIER Lave-Linge COMPLET Droit ou Gauche (repère 12, 73.45 €) · AMORTISSEUR Lave-Linge 60N (repère 14, 27.52 €) · AXE Lave-Linge AMORTISSEUR (repère 15, 3.74 €) · RESSORT Lave-Linge CUVE AVANT (repère 17, 18.35 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge (repère 8, 54.76 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COLLIER Lave-Linge JOINT CHARGEMENT Inférieur (repère 1, 30.75 €) · JOINT Lave-Linge ENTREE DE CUVE (repère 2, 77.78 €) · COLLIER Lave-Linge SUPERIEUR JOINT (repère 3, 23.64 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 411 323 410 (repère 4, 28.09 €) · JOINT Lave-Linge COUVERCLE Supérieur (repère 8, 63.13 €) · COURROIE Lave-Linge 1196PJE5 5PJE1196 1195J6MAEL (repère 10, 19.79 €) · FILTRE Lave-Linge ELECTROVANNE (repère 11, 20.21 €) · PALIER Lave-Linge COMPLET Droit ou Gauche (repère 12, 73.45 €)
