Vue éclatée seche linge CURTISS SC537
Découvrez la vue éclatée complète seche linge CURTISS SC537, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge CURTISS SC537 et éviter les pannes imprévues. 42 pièces référencées.

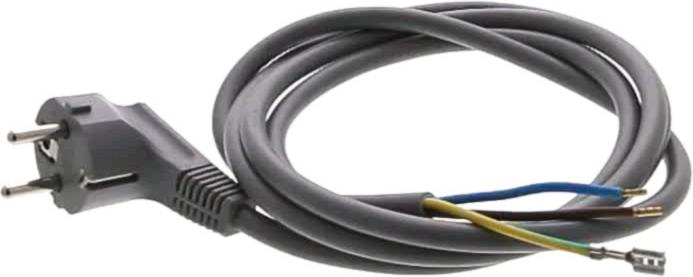

Cette vue éclatée CURTISS SC537 référence 42 pièces détachées, dont cable sèche-linge alimentation, repartiteur sèche-linge, ressort cuisinière manette, avec leur position sur le schéma constructeur.
Réparer son sèche-linge CURTISS : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

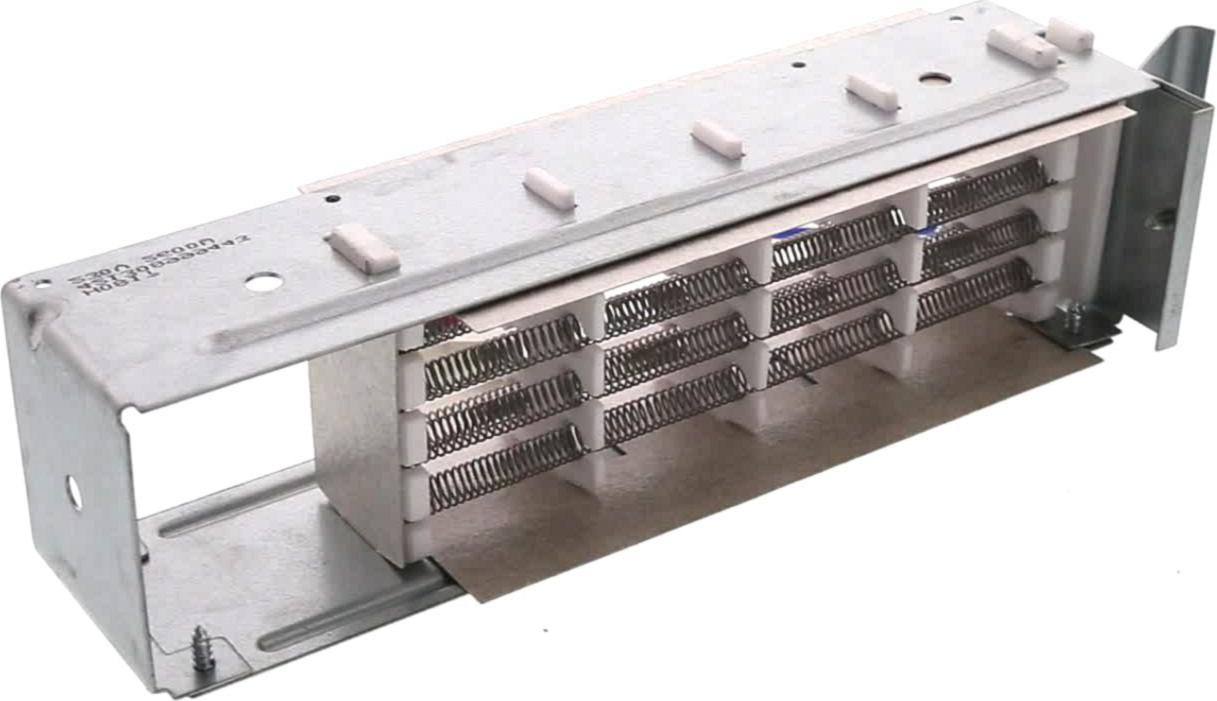

Sur cette vue : Thermostat Sèche-Linge SECURITE (repère 7, 41.04 €) · Thermostat Sèche-Linge SORTIE (repère 8, 44.3 €) · Résistance Sèche-Linge 2600W 230V AP0228 (repère 11) · Thermostat Sèche-Linge ENTREE (repère 30, 46.35 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

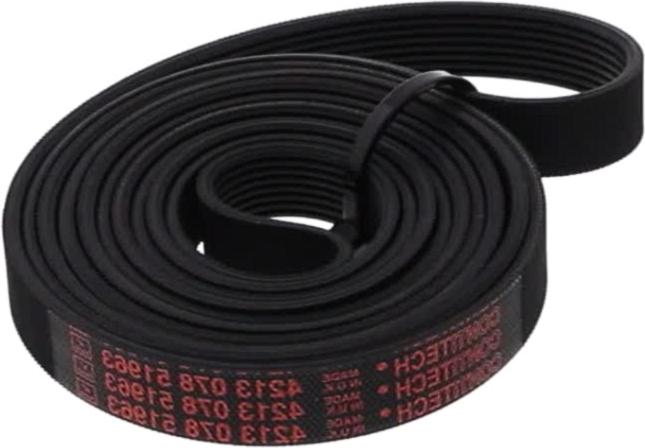

Sur cette vue : CONDENSATEUR Sèche-Linge 8uF (repère 16, 13.89 €) · MOTEUR Sèche-Linge (repère 21, 179.12 €) · COURROIE Sèche-Linge 1810H8EL remplacée par 1825PH8 (repère 25, 63.51 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

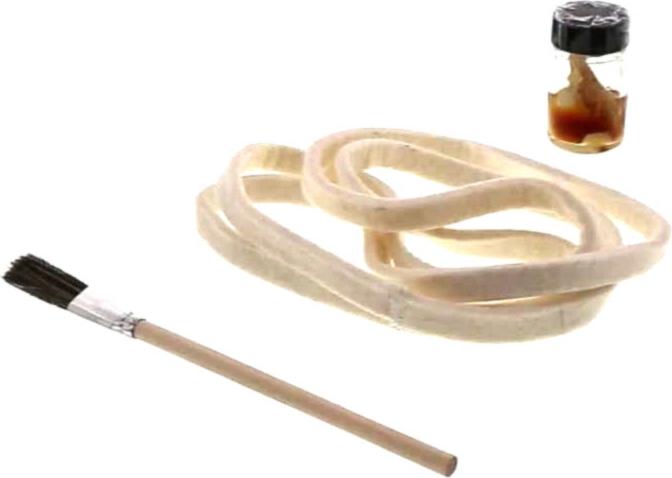

Sur cette vue : PANNEAU Sèche-Linge ARRIER+FEUTRE (repère 13, 72.83 €) · PATIN Sèche-Linge (kit de 3) (repère 21) · FEUTRE Sèche-Linge AVANT (repère 22) · PALIER Sèche-Linge (repère 28).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

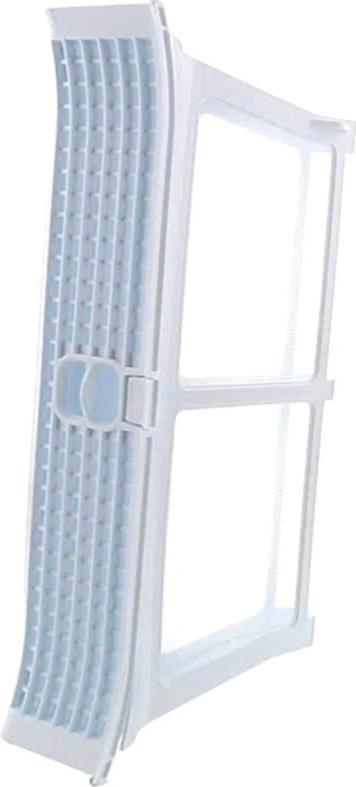

Sur cette vue : KIT Sèche-Linge TUYAU EVACUAT CONDENS (repère 10, 18.47 €) · FILTRE Sèche-Linge PELUCHES (repère 20) · CONDENSEUR Sèche-Linge (repère 35) · PORTE Sèche-Linge CONDENSEUR (repère 38, 30.43 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Thermostat Sèche-Linge SECURITE (repère 7, 41.04 €) · Thermostat Sèche-Linge SORTIE (repère 8, 44.3 €) · PANNEAU Sèche-Linge ARRIER+FEUTRE (repère 13, 72.83 €) · CONDUIT Sèche-Linge + JOINT TURBINE AR (repère 14, 46.1 €) · CONDENSATEUR Sèche-Linge 8uF (repère 16, 13.89 €) · JOINT Sèche-Linge HUBLOT (repère 18, 17.18 €) · FILTRE Sèche-Linge PELUCHES (repère 20) · PATIN Sèche-Linge (kit de 3) (repère 21)
