Vue éclatée four CURTISS MFC565N AAE565N 903508
Découvrez la vue éclatée complète four CURTISS MFC565N AAE565N 903508, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four CURTISS MFC565N AAE565N 903508 et éviter les pannes imprévues. 10 pièces référencées.
Cette vue éclatée CURTISS MFC565N AAE565N 903508 référence 10 pièces détachées, dont joint four support poignee, vitre cuisinière interieure, manette four, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière CURTISS : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : RESISTANCE Cuisinière SOLE 1100W (repère 58, 64.94 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Cuisinière SOLE 1100W (repère 58, 64.94 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

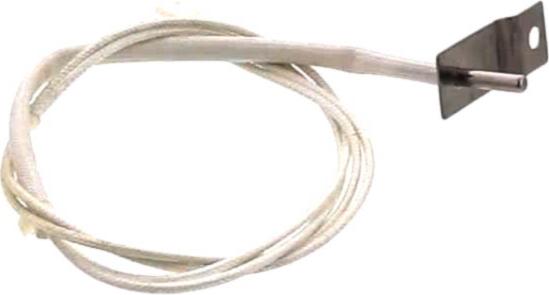

Sur cette vue : THERMOSTAT Four 100°C KSD301-N (repère 52, 19.82 €) · SONDE Four TEMPERATURE (repère 53, 30.13 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : JOINT Four SUPPORT POIGNEE (repère 6, 4.67 €) · VITRE Cuisinière INTERIEURE (repère 10, 56.2 €) · JOINT Four PORTE FOUR (repère 62, 24.84 €) · CHARNIERE Four PORTE DROITE ou GAUCHE (repère 65, 38.24 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four SUPPORT POIGNEE (repère 6, 4.67 €) · THERMOSTAT Four 100°C KSD301-N (repère 52, 19.82 €) · JOINT Four PORTE FOUR (repère 62, 24.84 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
