Vue éclatée four CURTISS TFM501
Découvrez la vue éclatée complète four CURTISS TFM501, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four CURTISS TFM501 et éviter les pannes imprévues. 28 pièces référencées.

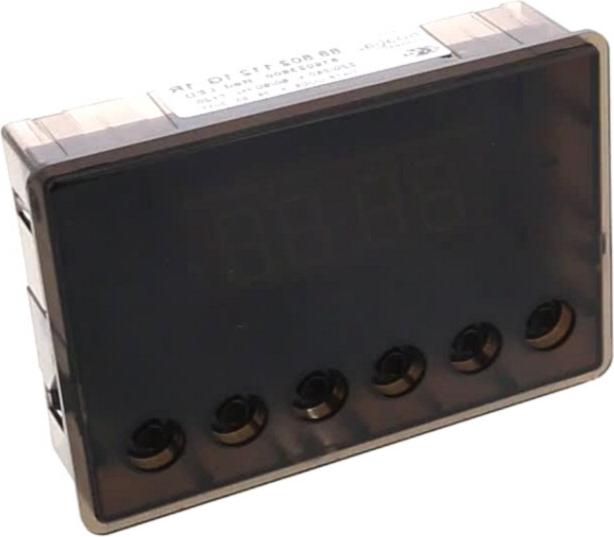

Cette vue éclatée CURTISS TFM501 référence 28 pièces détachées, dont moteur cuisinière chaleur tournante, vitre cuisinière intérieure 452*290, support cuisinière vitre, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière CURTISS : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : Résistance Four CIRCULAIRE 2100w (repère 3, 47.69 €) · GRILLE Cuisinière FOUR 449*390 (repère 10) · Résistance Cuisinière 1200W SOLE 2040926000 4217 (repère 15, 34.52 €) · RESISTANCE Cuisinière VOUTE 1050+850W (repère 16).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four CIRCULAIRE 2100w (repère 3, 47.69 €) · Résistance Cuisinière 1200W SOLE 2040926000 4217 (repère 15, 34.52 €) · RESISTANCE Cuisinière VOUTE 1050+850W (repère 16).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

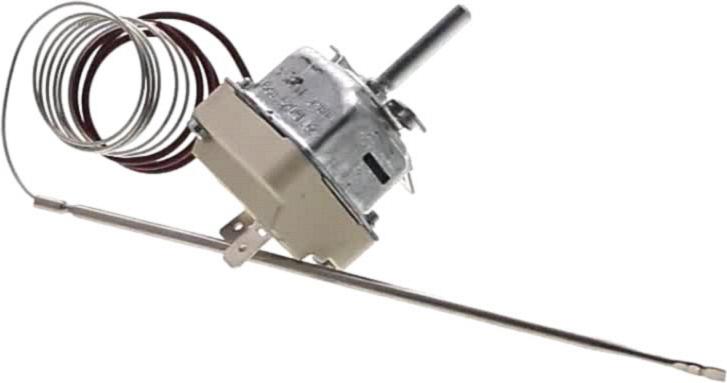

Sur cette vue : Thermostat Cuisinière SECURITE BANDEAU 170°C (repère 2, 20.46 €) · ECROU Four HELICE VENTILATEUR (repère 4, 5.63 €) · Thermostat Four BULBE (repère 9, 59.51 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : VITRE Cuisinière Intérieure 452*290 (repère 1) · SUPPORT Cuisinière VITRE (repère 2, 156225216.51 €) · JOINT Cuisinière PORTE (repère 6) · CHARNIERE Four Droit OU Gauche +GUIDE (repère 8, 22.47 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Thermostat Cuisinière SECURITE BANDEAU 170°C (repère 2, 20.46 €) · JOINT Cuisinière PORTE (repère 6) · Thermostat Four BULBE (repère 9, 59.51 €)
