Vue éclatée four CURTISS TFM4VN

Name: CURTISS TFM4VN
Brand: CURTISS
SKU: TFM4VN

Découvrez la vue éclatée complète four CURTISS TFM4VN, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four CURTISS TFM4VN et éviter les pannes imprévues. 27 pièces référencées.

Cette vue éclatée CURTISS TFM4VN référence 27 pièces détachées, dont joint cuisinière porte, moteur cuisinière chaleur tournante, support cuisinière vitre, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière CURTISS : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

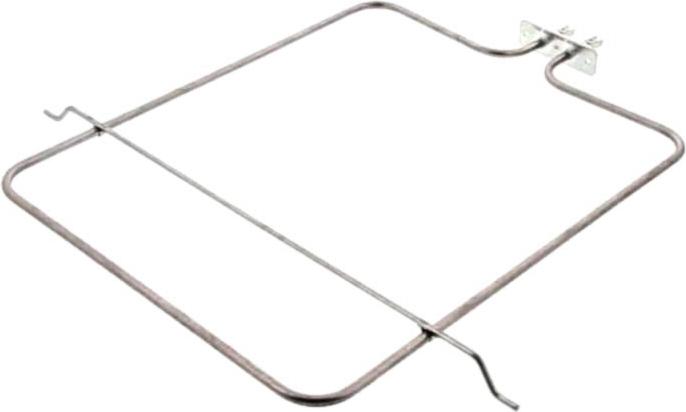

Sur cette vue : Résistance Four CIRCULAIRE 2100w (repère 2, 46.41 €) · GRILLE Cuisinière FOUR 449*390 (repère 12) · Résistance Cuisinière SOLE (repère 18, 61.41 €) · Résistance Cuisinière 1050+850W VOUTE (repère 19).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : Résistance Four CIRCULAIRE 2100w (repère 2, 46.41 €) · Résistance Cuisinière SOLE (repère 18, 61.41 €) · Résistance Cuisinière 1050+850W VOUTE (repère 19).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

Sur cette vue : ECROU Four HELICE VENTILATEUR (repère 3, 6.01 €) · THERMOSTAT Cuisinière SECURITE (repère 5, 35.9 €) · Thermostat Cuisinière FOUR 290° 55.17062.270 (repère 10, 76.91 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : JOINT Cuisinière PORTE (repère 1) · SUPPORT Cuisinière VITRE (repère 1, 153936039.26 €) · VITRE Cuisinière Intérieure 452*290 (repère 2) · PROTECTION Cuisinière SUPPORT CHARNIERE Droit (repère 6, 4.87 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Cuisinière PORTE (repère 1) · THERMOSTAT Cuisinière SECURITE (repère 5, 35.9 €) · Thermostat Cuisinière FOUR 290° 55.17062.270 (repère 10, 76.91 €)
