Vue éclatée réfrigérateur ARISTON ETDF450XNFOM 17827
Découvrez la vue éclatée complète réfrigérateur ARISTON ETDF450XNFOM 17827, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur ARISTON ETDF450XNFOM 17827 et éviter les pannes imprévues. 29 pièces référencées.
Cette vue éclatée ARISTON ETDF450XNFOM 17827 référence 29 pièces détachées, dont charniere froid supérieur droite, moteur froid ventilateur c09r1829, balconnet froid bouteilles, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

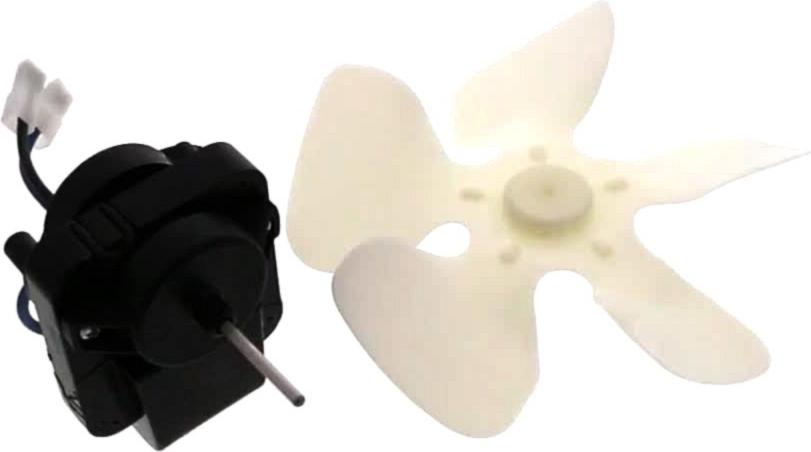

Sur cette vue : BAC Froid Dégivrage COMPRESSEUR ZEM (repère 25, 18.08 €) · COMPRESSEUR 1/4 R134 (repère 31, 154.79 €) · PATIN Froid COMPRESSEUR (repère 32, 5 €) · MOTEUR Froid VENTILTEUR COMPRESSEUR (repère 38, 50.84 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

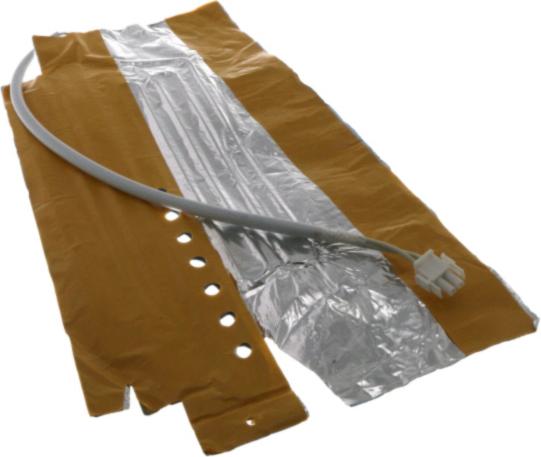

Sur cette vue : MOTEUR Froid VENTILATEUR C09R1829 (repère 8) · RESISTANCE Froid DEGIVRAGE (repère 14, 47.22 €) · BAC Froid Dégivrage COMPRESSEUR ZEM (repère 25, 18.08 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid VENTILATEUR C09R1829 (repère 8) · MOTEUR Froid VENTILTEUR COMPRESSEUR (repère 38, 50.84 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

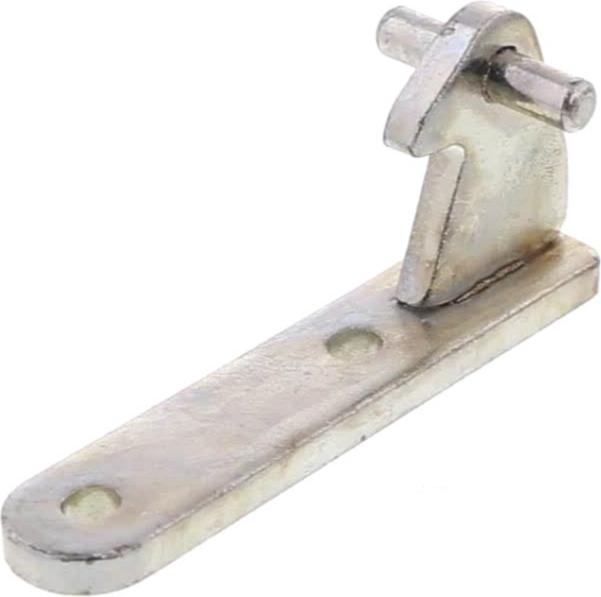

Sur cette vue : CHARNIERE Froid Supérieur DROITE (repère 4, 12.86 €) · CHARNIERE Froid CENTRALE (repère 10, 27.59 €) · DOUILLE Froid CHARNIERE D+G (repère 11, 9.69 €) · DOUILLE Froid CHARNIERE Gauche (repère 11, 4.92 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
PATIN Froid COMPRESSEUR (repère 32, 5 €) · THERMOSTAT Froid K57L2839 K57L2870 077B0328L (repère 50, 51.96 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
