Vue éclatée réfrigérateur ARISTON SBM1811 65912
Découvrez la vue éclatée complète réfrigérateur ARISTON SBM1811 65912, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur ARISTON SBM1811 65912 et éviter les pannes imprévues. 40 pièces référencées.
Cette vue éclatée ARISTON SBM1811 65912 référence 40 pièces détachées, dont interrupteur froid lampe wp20 1e5, axe froid charniere supérieur, thermostat froid 077b6906, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : THERMOSTAT Froid 077B6906 (repère 2, 55.71 €) · MANETTE Froid THERMOSTAT (repère 4, 30.68 €) · COMPRESSEUR Froid HMK95AA N1114Y TT1114GY TT1114GY (repère 23, 135.04 €) · BAC Froid COMPRESSEUR (repère 27, 12.93 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : BOUCHON Froid DEGIVRAGE CUVE (repère 28).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

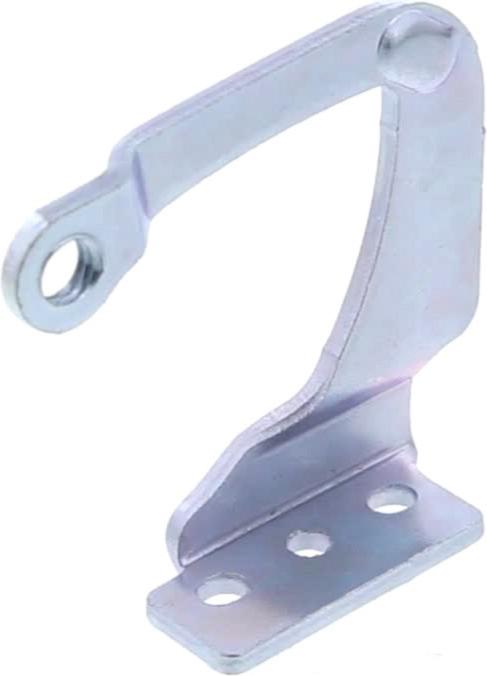

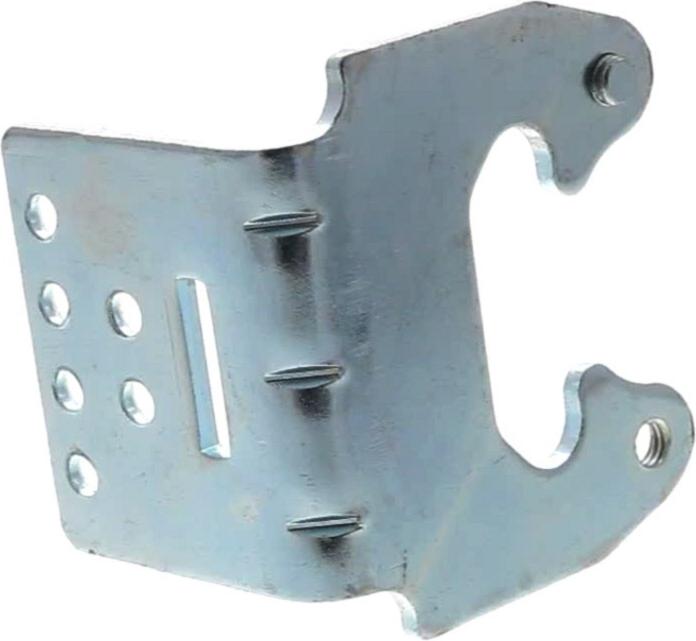

Sur cette vue : AXE Froid CHARNIERE Supérieur (repère 2, 18.98 €) · CHARNIERE Froid Supérieur Droit ou Gauche (repère 2, 31.01 €) · CHARNIERE Froid Inférieur Droit ou Gauche (repère 25, 16.7 €) · PATIN Froid CHARNIERE Inférieur (repère 27, 17.24 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Froid 077B6906 (repère 2, 55.71 €) · MANETTE Froid THERMOSTAT (repère 4, 30.68 €) · PATIN Froid CHARNIERE Inférieur (repère 27, 17.24 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
