Vue éclatée lave linge ARISTON AR1170CDFR(S)

Name: ARISTON AR1170CDFR(S)
Brand: ARISTON
SKU: AR1170CDFR(S)

Découvrez la vue éclatée complète lave linge ARISTON AR1170CDFR(S), un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge ARISTON AR1170CDFR(S) et éviter les pannes imprévues. 22 pièces référencées.

Cette vue éclatée ARISTON AR1170CDFR(S) référence 22 pièces détachées, dont vis lave-linge poulie tambour, axe lave-linge poignee porte, resistance lave-linge 1950w, avec leur position sur le schéma constructeur.

Réparer son lave-linge ARISTON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : COLLIER Lave-Linge CUVE (repère 34, 29.32 €) · JOINT Lave-Linge THERMOSTAT (repère 44, 16.48 €) · DURITE Lave-Linge (repère 44, 16.66 €) · DURITE Lave-Linge BAC LESSIVE/CUVE (repère 48, 31.53 €).

N'essore plus

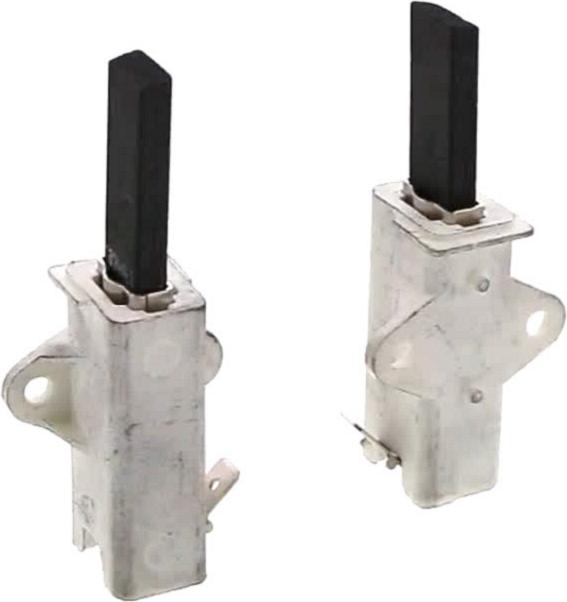

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : CHARBON Lave-Linge MOTEUR(lot 2) (repère 33, 40.53 €) · CONDENSATEUR ANTIPARASITE (repère 62, 19.5 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : FILTRE Lave-Linge TUYAU ARRIVEE EAU (repère 53, 5.48 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : PALIER Lave-Linge KIT (repère 51, 70.44 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge 1950W (repère 16, 19.47 €) · JOINT Lave-Linge THERMOSTAT (repère 44, 16.48 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

CHARBON Lave-Linge MOTEUR(lot 2) (repère 33, 40.53 €) · JOINT Lave-Linge THERMOSTAT (repère 44, 16.48 €) · PALIER Lave-Linge KIT (repère 51, 70.44 €) · JOINT Lave-Linge TUYAU ARRIVEE EAU (repère 52, 5.62 €) · FILTRE Lave-Linge TUYAU ARRIVEE EAU (repère 53, 5.48 €) · CONDENSATEUR ANTIPARASITE (repère 62, 19.5 €)
