Vue éclatée lave linge ARISTON ATE401FR 06692
Découvrez la vue éclatée complète lave linge ARISTON ATE401FR 06692, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge ARISTON ATE401FR 06692 et éviter les pannes imprévues. 21 pièces référencées.
Cette vue éclatée ARISTON ATE401FR 06692 référence 21 pièces détachées, dont filtre lave-linge tuyau arrivee eau, joint lave-linge tuyau arrivee eau, durite lave-linge bac/cuve top e, avec leur position sur le schéma constructeur.
Réparer son lave-linge ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

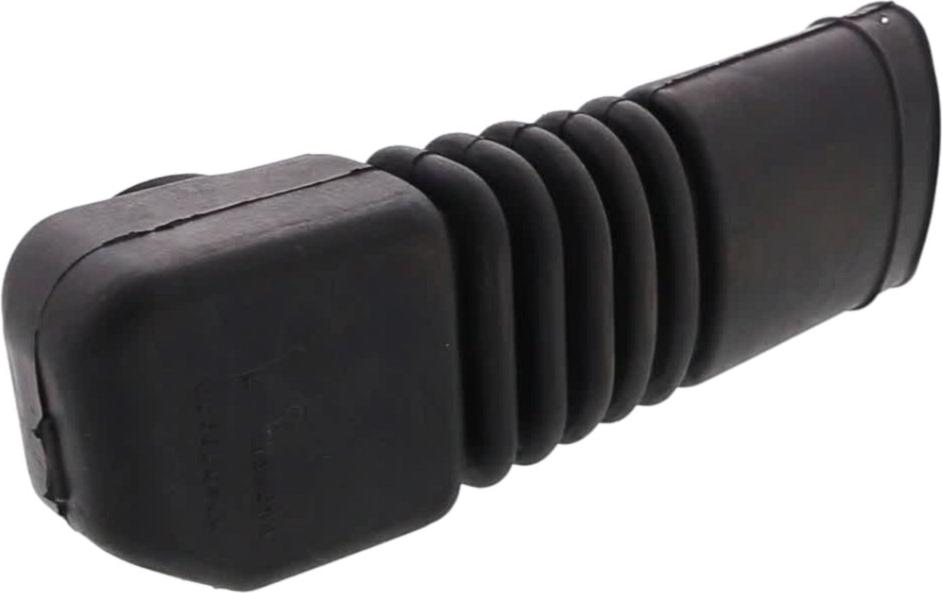

Sur cette vue : JOINT Lave-Linge TUYAU ARRIVEE EAU (repère 4, 6.55 €) · DURITE Lave-Linge BAC/CUVE TOP E (repère 7) · DURITE Lave-Linge CUVE/POMPE T40 (repère 9, 47.96 €) · COLLIER Lave-Linge CERCLAGE CUVE (repère 23, 16.19 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge 14uF 450V (repère 39, 14.31 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

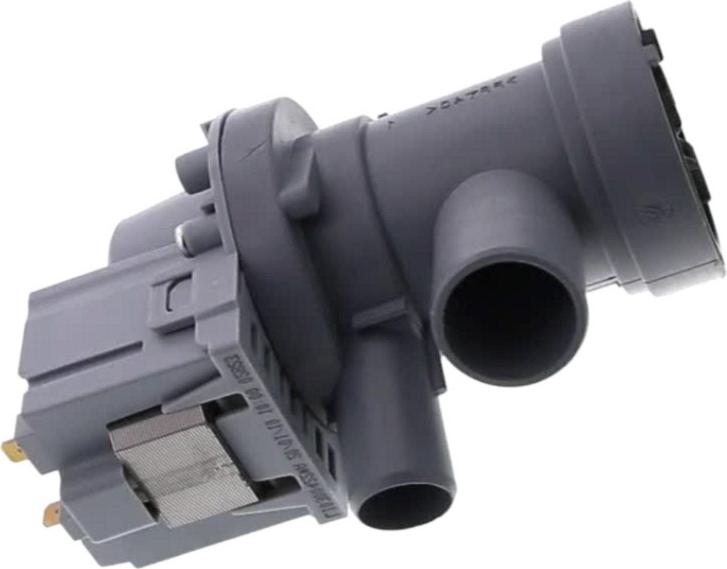

Sur cette vue : FILTRE Lave-Linge TUYAU ARRIVEE EAU (repère 1, 5.99 €) · DURITE Lave-Linge CUVE/POMPE T40 (repère 9, 47.96 €) · Pompe de vidange Lave-Linge (repère 35, 135235813.27 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : PALIER Lave-Linge COTE POULIE (repère 17, 38.52 €) · PALIER Lave-Linge OPPOSE POULIE (repère 42, 57.23 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

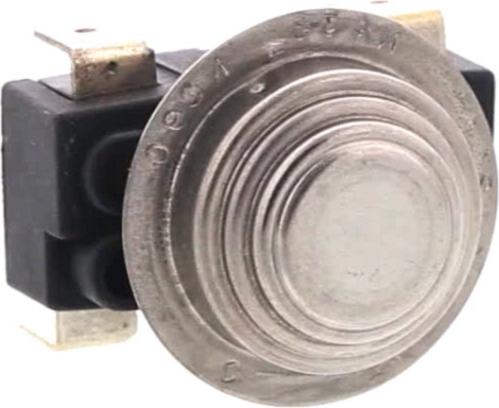

Sur cette vue : Thermostat Lave-Linge NA33-NC90 (repère 24, 29.23 €) · JOINT Lave-Linge THERMOSTAT (repère 27, 18.35 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Lave-Linge TUYAU ARRIVEE EAU (repère 1, 5.99 €) · JOINT Lave-Linge TUYAU ARRIVEE EAU (repère 4, 6.55 €) · PALIER Lave-Linge COTE POULIE (repère 17, 38.52 €) · Thermostat Lave-Linge NA33-NC90 (repère 24, 29.23 €) · JOINT Lave-Linge THERMOSTAT (repère 27, 18.35 €) · JOINT Lave-Linge FLASQUE-CUVE (repère 32, 24.2 €) · CONDENSATEUR Lave-Linge 14uF 450V (repère 39, 14.31 €) · PALIER Lave-Linge OPPOSE POULIE (repère 42, 57.23 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
