Vue éclatée lave linge ARISTON AB946TFR 13410

Réparer son lave-linge ARISTON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : COLLIER DURITE CUVE/PV (repère 19, 9.82 €) · DURITE Lave-Linge BAC PRODUIT/CUVE (repère 22, 28.47 €) · COLLIER Lave-Linge CUVE (repère 25, 30.06 €) · COLLIER Lave-Linge CUVE-JOINT HUBLOT (repère 26, 9.83 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : COURROIE Lave-Linge 1270J5 (repère 3, 18.83 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 411.10.5082 (repère 3, 34.41 €) · CHARBON Lave-Linge MOTEUR (kit de 2) 26.35*12.43 (repère 46, 18.48 €) · TACHYMETRE Lave-Linge MOTEUR (repère 46, 32.95 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

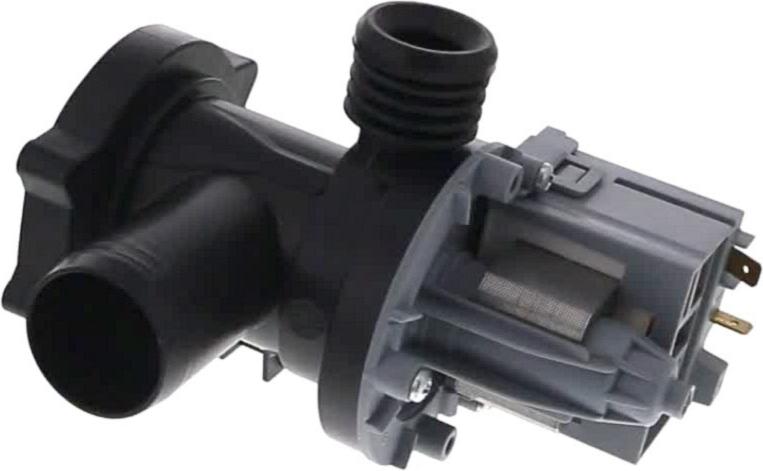

Sur cette vue : BOUCHON Lave-Linge kit de 3 D57MM** POUR POMPE ASKOLL** (repère 19, 26.89 €) · Pompe de vidange Lave-Linge PLASET50700 ASKOLL290681 (repère 20, 36.42 €) · FILTRE Lave-Linge TUYAU ARRIVEE EAU (repère 39, 5.52 €) · TUYAU Lave-Linge VIDANGE (repère 52, 14.5 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : PALIER Lave-Linge CROISILLON COMPLET (repère 6, 93.17 €) · ECROU Lave-Linge M8 AMORTISSEUR (repère 10, 8.66 €) · PALIER Lave-Linge ROU+JOINT AV80713000 (repère 42, 42.7 €) · PALIER Lave-Linge ROU+JOINT AP80713000 (repère 42, 31.89 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : Thermostat Lave-Linge REGLABLE (repère 11, 38.31 €) · RESISTANCE Lave-Linge 2000w + fusible (repère 27, 42.85 €) · JOINT Lave-Linge THERMOSTAT (repère 28, 16.62 €) · THERMOSTAT NA36 NA46 PORTE (repère 29, 40.97 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

COURROIE Lave-Linge 1270J5 (repère 3, 18.83 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 411.10.5082 (repère 3, 34.41 €) · PALIER Lave-Linge CROISILLON COMPLET (repère 6, 93.17 €) · ECROU Lave-Linge M8 AMORTISSEUR (repère 10, 8.66 €) · Thermostat Lave-Linge REGLABLE (repère 11, 38.31 €) · COLLIER Lave-Linge CUVE-JOINT HUBLOT (repère 26, 9.83 €) · RESISTANCE Lave-Linge 2000w + fusible (repère 27, 42.85 €) · COLLIER Lave-Linge JOINT HUBLOT AVANT (repère 27, 4.08 €)
