Vue éclatée lave linge ARISTON AVXXF137FR 33720
Découvrez la vue éclatée complète lave linge ARISTON AVXXF137FR 33720, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge ARISTON AVXXF137FR 33720 et éviter les pannes imprévues. 46 pièces référencées.
Cette vue éclatée ARISTON AVXXF137FR 33720 référence 46 pièces détachées, dont collier lave-linge ar joint hublot, electrovanne lave-linge +tremi+couvercle, joint lave-linge hublot, avec leur position sur le schéma constructeur.
Réparer son lave-linge ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge AR JOINT HUBLOT (repère 1, 23.75 €) · JOINT Lave-Linge HUBLOT (repère 2, 47.72 €) · DURITE Lave-Linge CUVE/POMPE (repère 13, 85.99 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 16, 20.74 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1158J5 (repère 22, 43.46 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 9, 54.79 €) · DURITE Lave-Linge CUVE/POMPE (repère 13, 85.99 €) · Pompe de vidange Lave-Linge (repère 14, 55.06 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

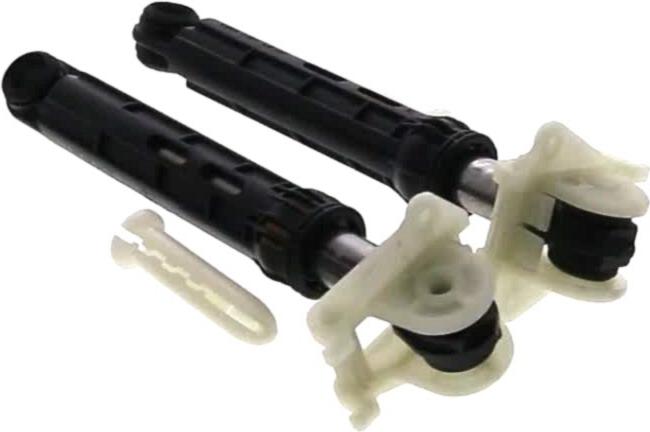

Sur cette vue : AXE Lave-Linge AMORTISSEUR (repère 5, 8.41 €) · AMORTISSEUR Lave-Linge "kit de 2" (repère 7, 42.09 €) · RESSORT Lave-Linge POIGNEE HUBLOT (repère 8, 16.33 €) · RESSORT Lave-Linge CUVE 198MM 19 STRIES (repère 24, 14.91 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge + SONDE (repère 20, 53.53 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COLLIER Lave-Linge AR JOINT HUBLOT (repère 1, 23.75 €) · JOINT Lave-Linge HUBLOT (repère 2, 47.72 €) · AXE Lave-Linge AMORTISSEUR (repère 5, 8.41 €) · AMORTISSEUR Lave-Linge "kit de 2" (repère 7, 42.09 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 16, 20.74 €) · COURROIE Lave-Linge 1158J5 (repère 22, 43.46 €) · CUVE Lave-Linge 1/2 +PALIER (repère 31)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
