Vue éclatée lave linge ARISTON LB6TX 16596

Name: ARISTON LB6TX 16596
Brand: ARISTON
SKU: LB6TX 16596

Découvrez la vue éclatée complète lave linge ARISTON LB6TX 16596, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge ARISTON LB6TX 16596 et éviter les pannes imprévues. 24 pièces référencées.

Cette vue éclatée ARISTON LB6TX 16596 référence 24 pièces détachées, dont courroie lave-linge 9ml124, roulement lave-linge 6205zz, palier lave-linge croisillon complet, avec leur position sur le schéma constructeur.

Réparer son lave-linge ARISTON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : COLLIER Lave-Linge CUVE (repère 23, 28.44 €) · COLLIER Lave-Linge CUVE-JOINT HUBLOT (repère 24, 9.64 €) · JOINT Lave-Linge HUBLOT (repère 26, 35.66 €) · JOINT Lave-Linge PALIER 25*47/64*7/10,5 (repère 44, 15.6 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

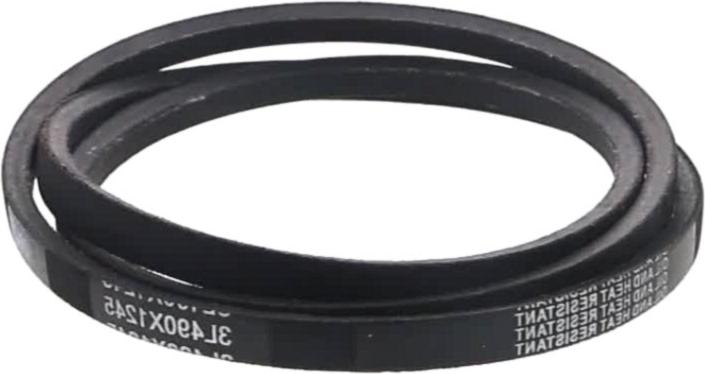

Sur cette vue : COURROIE Lave-Linge 9ML124 (repère 3, 13.78 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 40, 15.7 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : ROULEMENT Lave-Linge 6205ZZ (repère 5, 16.98 €) · PALIER Lave-Linge CROISILLON COMPLET (repère 6, 95.08 €) · ROULEMENT Lave-Linge 6204ZZ (repère 43, 13.08 €) · JOINT Lave-Linge PALIER 25*47/64*7/10,5 (repère 44, 15.6 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : Thermostat Lave-Linge REGLABLE (repère 11, 47.47 €) · BOUCHON Lave-Linge CACHE Thermostat (repère 27, 4.02 €) · RESISTANCE Lave-Linge (repère 30, 40.95 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

COURROIE Lave-Linge 9ML124 (repère 3, 13.78 €) · ROULEMENT Lave-Linge 6205ZZ (repère 5, 16.98 €) · PALIER Lave-Linge CROISILLON COMPLET (repère 6, 95.08 €) · Thermostat Lave-Linge REGLABLE (repère 11, 47.47 €) · COLLIER Lave-Linge CUVE-JOINT HUBLOT (repère 24, 9.64 €) · JOINT Lave-Linge HUBLOT (repère 26, 35.66 €) · BOUCHON Lave-Linge CACHE Thermostat (repère 27, 4.02 €) · ROULEMENT Lave-Linge 6204ZZ (repère 43, 13.08 €)
