Vue éclatée lave linge ARISTON AL109SLFR 22495
Découvrez la vue éclatée complète lave linge ARISTON AL109SLFR 22495, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge ARISTON AL109SLFR 22495 et éviter les pannes imprévues. 53 pièces référencées.
Cette vue éclatée ARISTON AL109SLFR 22495 référence 53 pièces détachées, dont vis lave-linge axe tambour m8*23, tuyau lave-linge vidange, vis lave-linge torx m8x27, avec leur position sur le schéma constructeur.
Réparer son lave-linge ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : PALIER Lave-Linge ROU+JOINT AP80713000 (repère 5, 37.6 €) · JOINT Lave-Linge HUBLOT (repère 14, 65.42 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 15, 22.12 €) · JOINT Lave-Linge THERMOSTAT (repère 24, 15.19 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

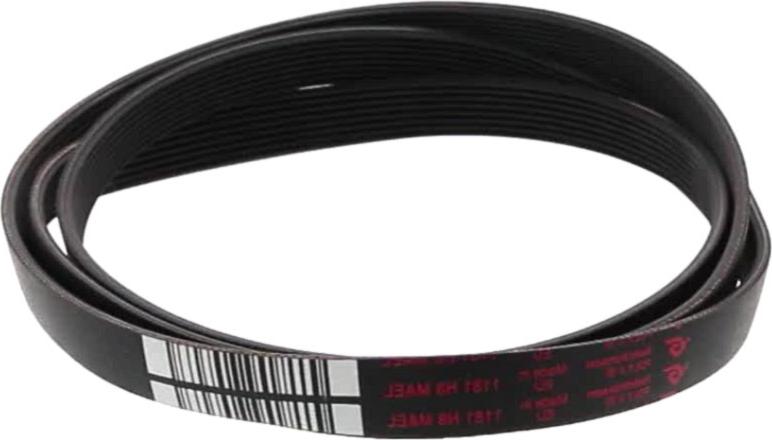

Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASIT 411312433 (repère 6, 28.41 €) · COURROIE Lave-Linge 1181H8EL (repère 30, 26.17 €) · CHARBON Lave-Linge MOTEUR (kit de 2) 26.35*12.43 (repère 35, 20.47 €) · TACHYMETRE Lave-Linge MOTEUR (repère 35, 31.65 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 3, 14.53 €) · BOUCHON Lave-Linge kit de 3 D57MM** POUR POMPE ASKOLL** (repère 26, 26.92 €) · Pompe de vidange Lave-Linge 56835 AVEC TROU PRISE D'AIR (repère 27, 53.68 €) · FILTRE Lave-Linge TUYAU ARRIVEE EAU (repère 45, 5.89 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : PALIER Lave-Linge ROU+JOINT AP80713000 (repère 5, 37.6 €) · RESSORT Lave-Linge PIED (repère 14) · AMORTISSEUR Lave-Linge 80N Diamètre 10.1mm (repère 22, 27.81 €) · AMORTISSEUR Lave-Linge 80N (repère 22, 50.87 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : VARIATEUR Thermostat (repère 11, 23.9 €) · SONDE Lave-Linge TEMPERATURE (repère 23, 34.85 €) · BOUCHON Lave-Linge CACHE Thermostat (repère 24, 4.23 €) · JOINT Lave-Linge THERMOSTAT (repère 24, 15.19 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
PALIER Lave-Linge ROU+JOINT AP80713000 (repère 5, 37.6 €) · CONDENSATEUR Lave-Linge ANTIPARASIT 411312433 (repère 6, 28.41 €) · VARIATEUR Thermostat (repère 11, 23.9 €) · JOINT Lave-Linge HUBLOT (repère 14, 65.42 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 15, 22.12 €) · AMORTISSEUR Lave-Linge 80N Diamètre 10.1mm (repère 22, 27.81 €) · AMORTISSEUR Lave-Linge 80N (repère 22, 50.87 €) · BOUCHON Lave-Linge CACHE Thermostat (repère 24, 4.23 €)
