Vue éclatée seche linge ARISTON S54K 05520

Name: ARISTON S54K 05520
Brand: ARISTON
SKU: S54K 05520

Découvrez la vue éclatée complète seche linge ARISTON S54K 05520, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge ARISTON S54K 05520 et éviter les pannes imprévues. 31 pièces référencées.

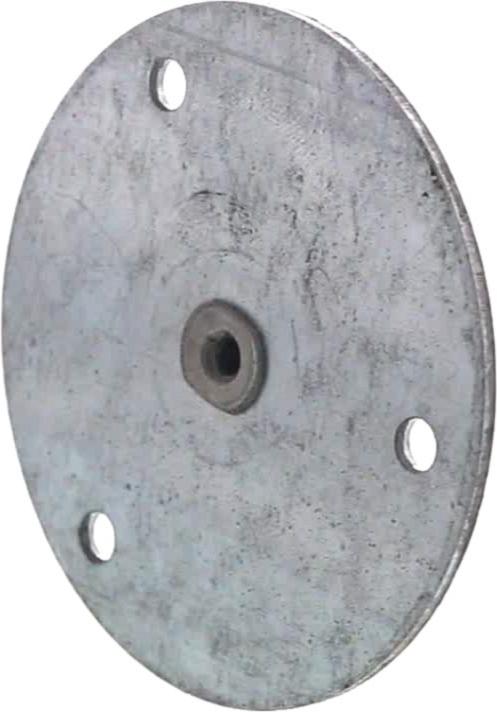

Cette vue éclatée ARISTON S54K 05520 référence 31 pièces détachées, dont axe sèche-linge tambour, tambour sèche-linge, courroie sèche-linge 1930h6, avec leur position sur le schéma constructeur.

Réparer son sèche-linge ARISTON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

Sur cette vue : THERMOSTAT Sèche-Linge 88°C-110°C (repère 29, 48.8 €) · Thermostat Sèche-Linge 45°C (repère 32, 25.59 €) · RESISTANCE Sèche-Linge + Thermostat épuisé (repère 33) · Thermostat Sèche-Linge SECURITE (repère 37, 27.26 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

Sur cette vue : COURROIE Sèche-Linge 1930H6 (repère 2, 29.11 €) · COURROIE Sèche-Linge 1885H6EL 1885H8EL (repère 2, 30.23 €) · MOTEUR Sèche-Linge (repère 8, 140.91 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

Sur cette vue : PATIN Sèche-Linge PLASTIQUE (repère 5) · FEUTRE Sèche-Linge AVANT (repère 8, 23.65 €) · FEUTRE Sèche-Linge ARRIERE (repère 20, 20.93 €) · JOINT Sèche-Linge SUPPORT FEUTRE (repère 21, 16.67 €).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

Sur cette vue : FILTRE Sèche-Linge (repère 2, 39.49 €) · TUYAU Sèche-Linge EVACUATION VAPEUR (repère 17, 40.31 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

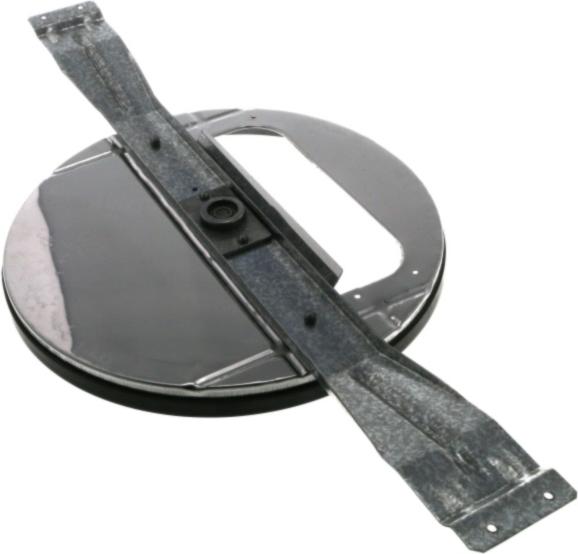

COURROIE Sèche-Linge 1930H6 (repère 2, 29.11 €) · COURROIE Sèche-Linge 1885H6EL 1885H8EL (repère 2, 30.23 €) · FILTRE Sèche-Linge (repère 2, 39.49 €) · PATIN Sèche-Linge PLASTIQUE (repère 5) · FEUTRE Sèche-Linge AVANT (repère 8, 23.65 €) · FEUTRE Sèche-Linge ARRIERE (repère 20, 20.93 €) · JOINT Sèche-Linge SUPPORT FEUTRE (repère 21, 16.67 €) · PALIER Sèche-Linge KIT COMPLET (repère 22)
