Vue éclatée réfrigérateur SAMSUNG SR-S24FTBS SR.S24FTBS SRS24FTBS
Découvrez la vue éclatée complète réfrigérateur SAMSUNG SR-S24FTBS SR.S24FTBS SRS24FTBS, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SAMSUNG SR-S24FTBS SR.S24FTBS SRS24FTBS et éviter les pannes imprévues. 38 pièces référencées.
Cette vue éclatée SAMSUNG SR-S24FTBS SR.S24FTBS SRS24FTBS référence 38 pièces détachées, dont platine froid afficheur e, piece definitivement epuisee en usine, evaporateur froid, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : AMORTISSEUR Froid COMPRESSEUR (repère 13, 138957390.04 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

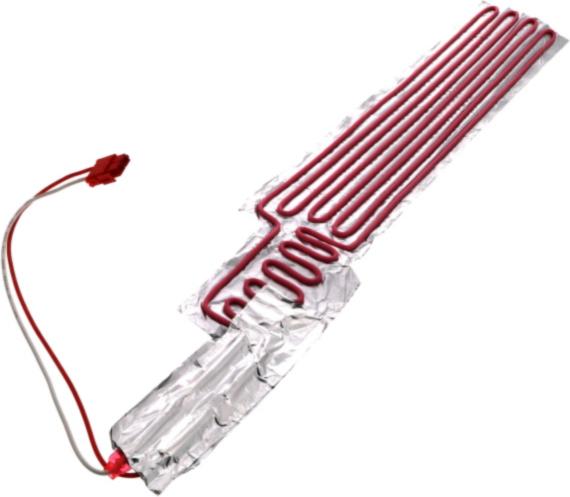

Sur cette vue : TURBINE Froid VENTILATEUR (repère 2, 14.13 €) · RESISTANCE Froid DEGIVRAGE (repère 2, 25.88 €) · COLLIER Froid AXE TURBINE VENTILATEUR (repère 2, 5.06 €) · SONDE Froid (repère 9, 27.6 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid VENTILATEUR (repère 2, 14.13 €) · COLLIER Froid AXE TURBINE VENTILATEUR (repère 2, 5.06 €) · MOTEUR Froid Ventilation Evaporateur (repère 2).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : PORTE Froid Congélateur (repère 7, 190.12 €) · PORTE Froid Intérieure BAR (repère 16) · JOINT Froid TUYAU ASPIRATION (repère 17, 7.37 €) · VIS Froid POIGNEE PORTE (repère 28, 4.96 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Froid DESODORISANT (repère 5, 18.23 €) · AMORTISSEUR Froid COMPRESSEUR (repère 13, 138957390.04 €) · JOINT Froid TUYAU ASPIRATION (repère 17, 7.37 €)
