Vue éclatée réfrigérateur SAMSUNG RS21DCSW
Découvrez la vue éclatée complète réfrigérateur SAMSUNG RS21DCSW, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SAMSUNG RS21DCSW et éviter les pannes imprévues. 45 pièces référencées.

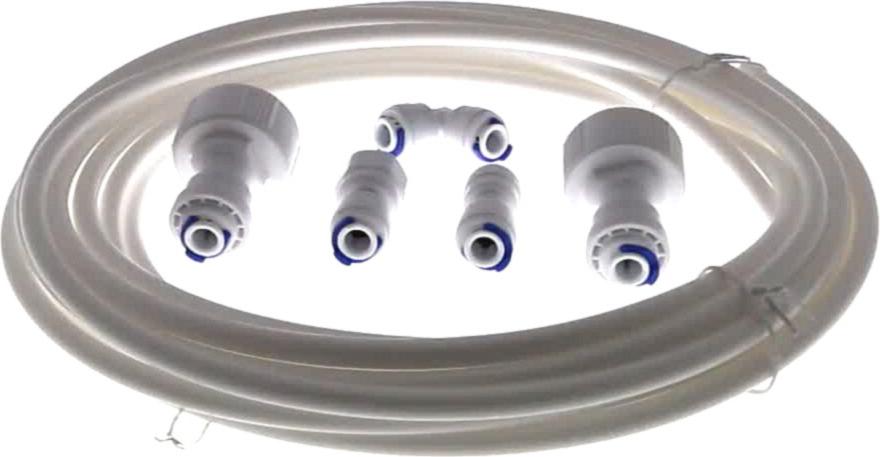

Cette vue éclatée SAMSUNG RS21DCSW référence 45 pièces détachées, dont couvercle froid balconnnet, filtre froid cartouche, tuyau froid alimentation 6m+raccord, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid (233.36 €) · TURBINE Froid Ventilation COMPRESSEUR (repère 18, 13.83 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

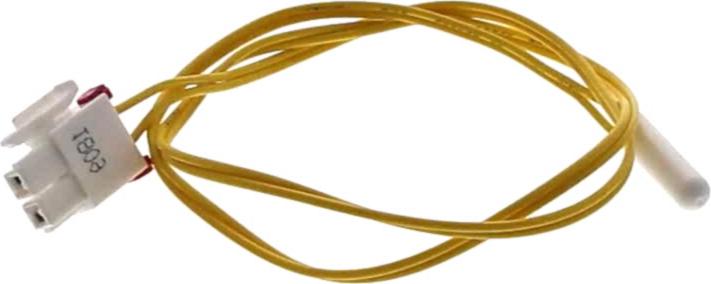

Sur cette vue : Résistance Froid DEGIVRAGE REFRIGERATEUR (35.84 €) · SONDE Froid DEGIVRAGE Evaporateur Réfrigérateur (21.18 €) · SONDE Froid AMBIANCE Réfrigérateur (repère 14, 35.97 €) · Evaporateur RC+RESISTANCE (repère 17, 107.54 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : SUPPORT Froid AVANT MOTEUR (repère 18, 9.83 €) · MOTEUR Froid Ventilation Réfrigérateur 3.48w 2770rfm DREP3020LA (repère 24, 95.33 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : POIGNEE Froid Inférieur PORTE (repère 0, 36.24 €) · PORTE Froid DROITE (repère 1) · JOINT Froid Réfrigérateur (repère 2) · CHARNIERE Froid Inférieur DROITE (repère 9, 29.15 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

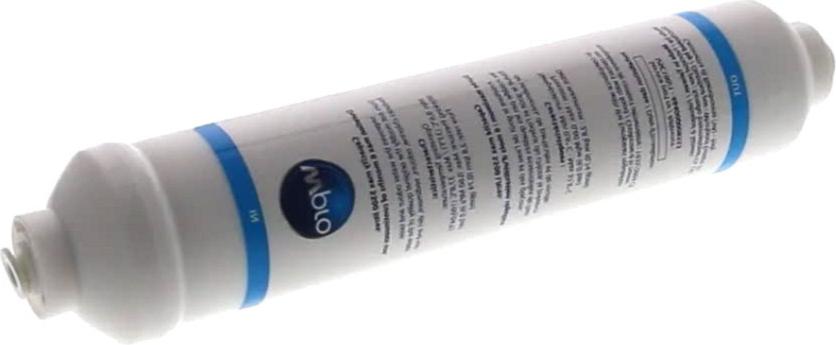

FILTRE Froid CARTOUCHE (repère 0, 23.02 €) · JOINT Froid Réfrigérateur (repère 2) · THERMOFUSIBLE Froid (repère 18, 30.21 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
