Vue éclatée réfrigérateur SAMSUNG RB31FERNDWW
Découvrez la vue éclatée complète réfrigérateur SAMSUNG RB31FERNDWW, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SAMSUNG RB31FERNDWW et éviter les pannes imprévues. 44 pièces référencées.
Cette vue éclatée SAMSUNG RB31FERNDWW référence 44 pièces détachées, dont clayette froid verre 500*356, logo froid samsung, tiroir froid superieur congélateur, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : RELAIS Froid KLIXON 319SFBYY AHT9AB 2 COSSES (repère 1, 29.46 €) · COMPRESSEUR Froid (repère 1, 204.45 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

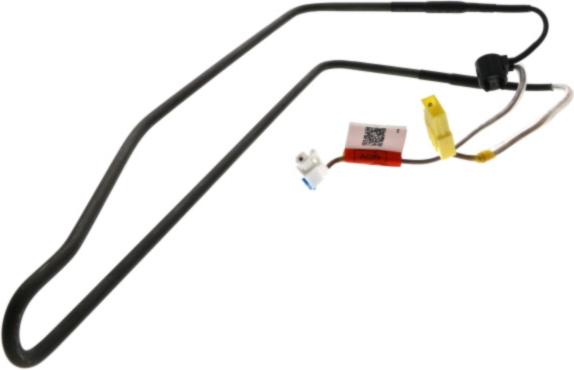

Sur cette vue : SONDE Froid TEMPERATURE (repère 5, 20.98 €) · SONDE Froid DEGIVRAGE (repère 6, 14.54 €) · RESISTANCE Froid DEGIVRAGE (repère 6, 105.32 €) · CLIPS Froid RESISTANCE (repère 6, 7.66 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

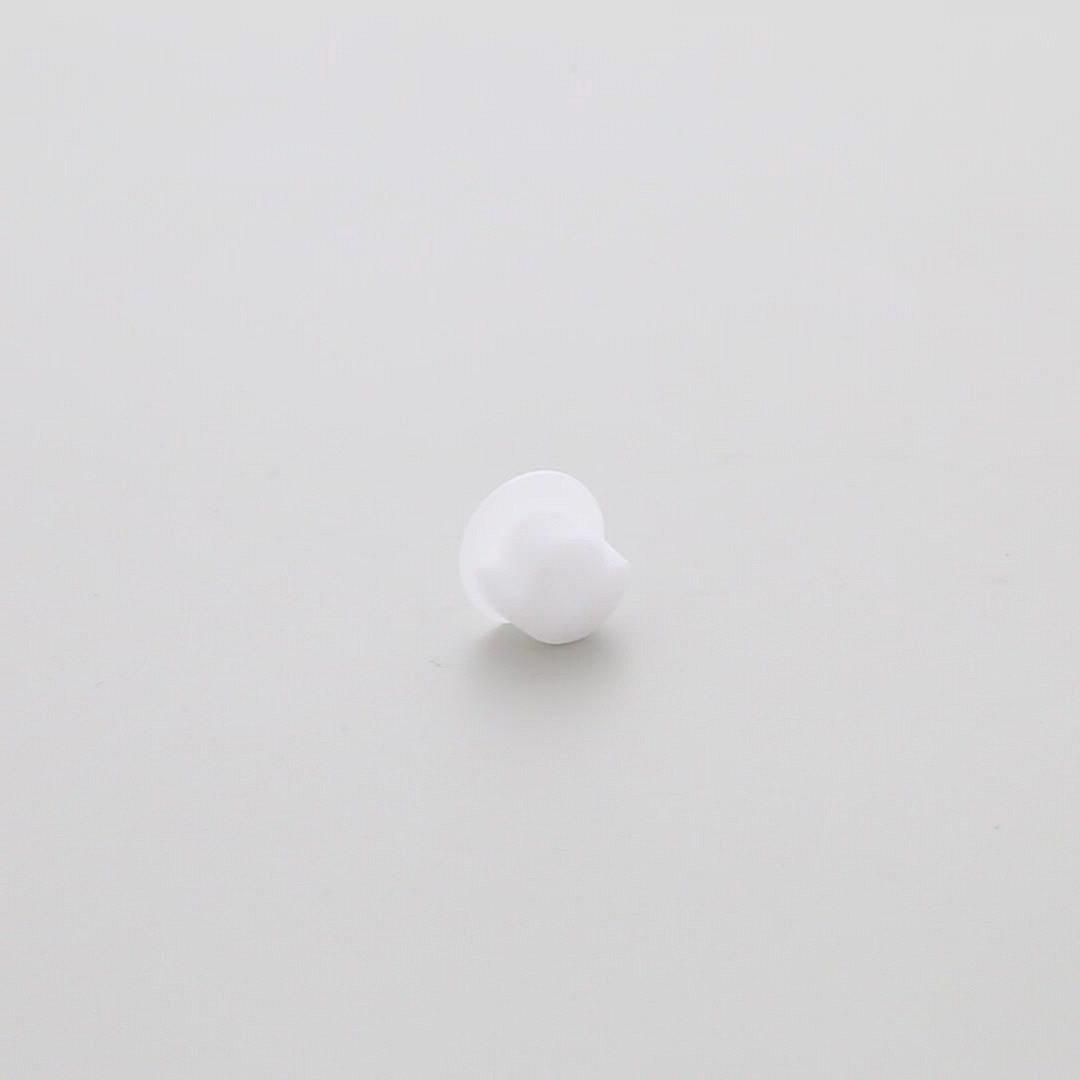

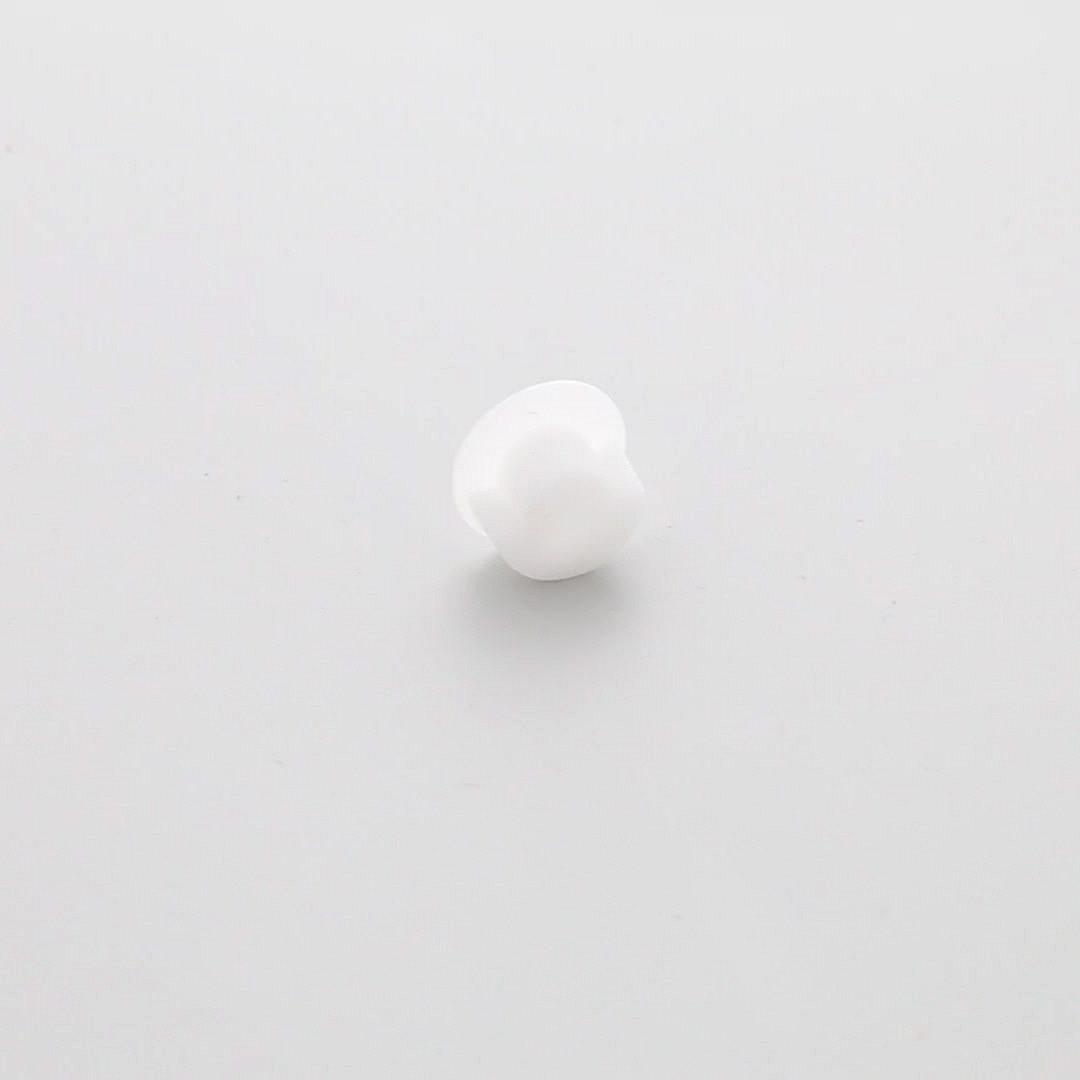

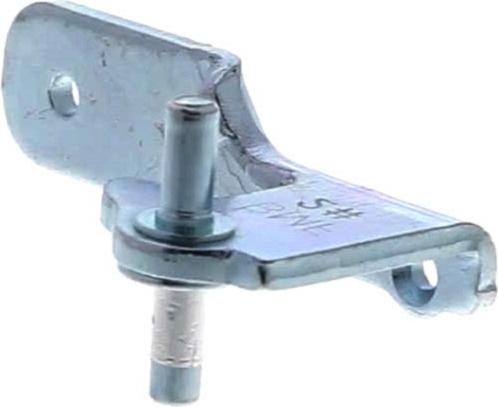

Sur cette vue : CACHE Froid TROU CHARNIERE GAUCHE (repère 3, 5.94 €) · CACHE Froid TROU CHARNIERE DROIT (repère 3, 5.46 €) · JOINT Froid PORTE Congélateur 735*570 (repère 5, 76.09 €) · CHARNIERE Froid CENTRALE (repère 14, 23.29 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
RELAIS Froid KLIXON 319SFBYY AHT9AB 2 COSSES (repère 1, 29.46 €) · JOINT Froid PORTE Congélateur 735*570 (repère 5, 76.09 €) · FUSIBLE Froid THERMIQUE (repère 6, 17.03 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
