Vue éclatée réfrigérateur SAMSUNG RS55XDPSW1.XEF RS55XDPSW1XEF
Découvrez la vue éclatée complète réfrigérateur SAMSUNG RS55XDPSW1.XEF RS55XDPSW1XEF, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SAMSUNG RS55XDPSW1.XEF RS55XDPSW1XEF et éviter les pannes imprévues. 34 pièces référencées.

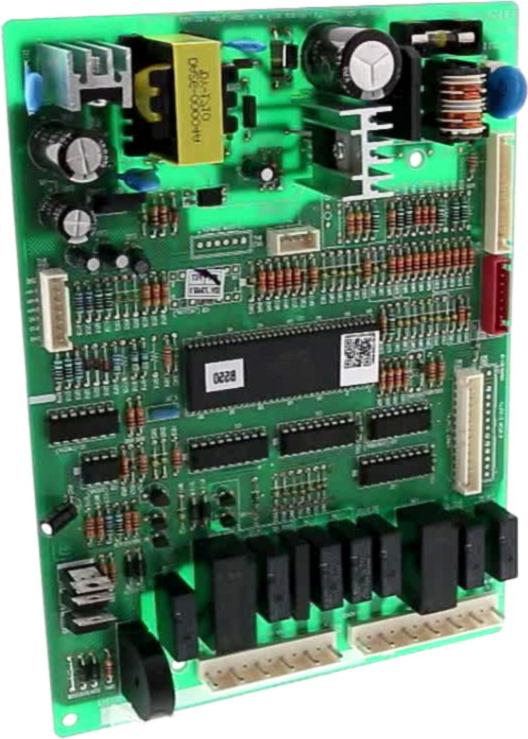

Cette vue éclatée SAMSUNG RS55XDPSW1.XEF RS55XDPSW1XEF référence 34 pièces détachées, dont filtre froid eau intérieure 1/4 unitaire, module froid puissance, electrovanne froid, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

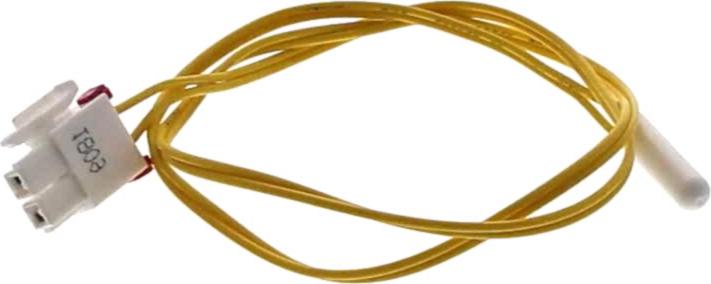

Sur cette vue : SONDE Froid (19.99 €) · SONDE Froid Réfrigérateur (repère 0, 22.73 €) · Résistance Froid DEGIVRAGE REFRIGERATEUR (repère 0, 34.68 €) · SONDE Froid AMBIANCE Réfrigérateur (repère 0, 36.16 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

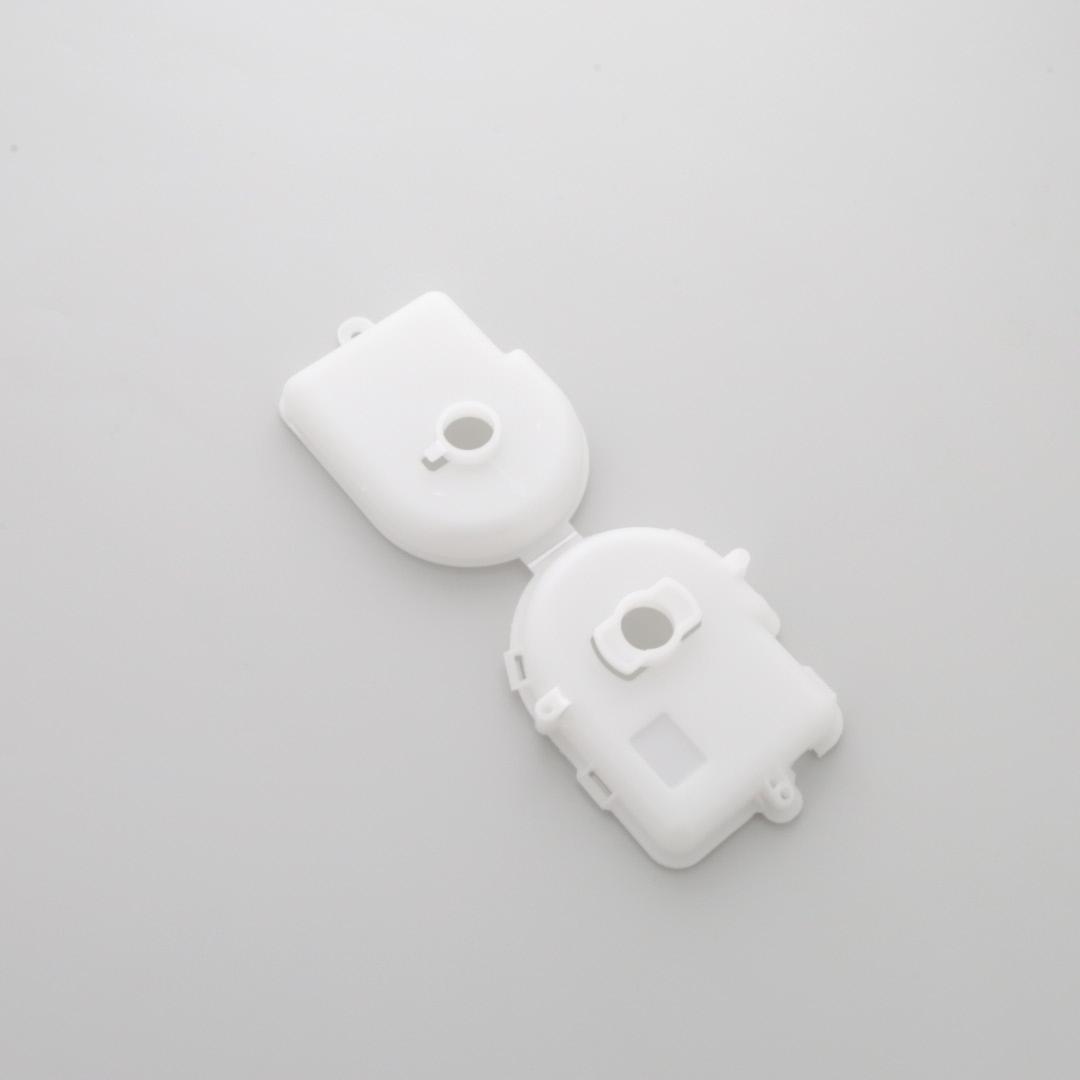

Sur cette vue : MOTEUR Froid Ventilation Réfrigérateur 3.48w 2770rfm DREP3020LA (repère 0, 84.49 €) · SUPPORT Froid MOTEUR (repère 37, 7.97 €) · JOINT Froid SUPPORT MOTEUR (repère 86, 4.62 €) · JOINT Froid MOTEUR (repère 86, 4.31 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

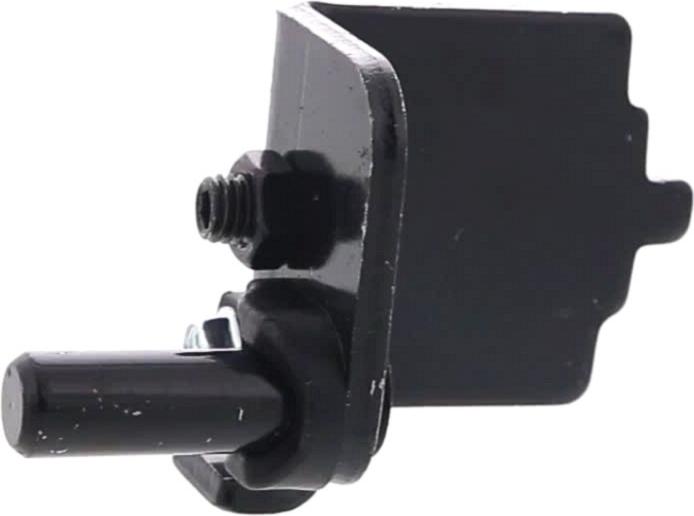

Sur cette vue : CHARNIERE Froid Inférieur Droit Réfrigérateur (repère 0, 22.88 €) · JOINT Froid Réfrigérateur (repère 0, 74.1 €) · POIGNEE Froid PORTE Réfrigérateur (repère 0, 67.35 €) · JOINT Froid PORTE Congélateur (repère 12).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Froid EAU Intérieure 1/4 unitaire (repère 0, 80.67 €) · JOINT Froid Réfrigérateur (repère 0, 74.1 €) · FILTRE Froid BIO (repère 0, 18.9 €) · JOINT Froid PORTE Congélateur (repère 12) · THERMOFUSIBLE Froid (repère 19, 29.57 €) · JOINT Froid SUPPORT MOTEUR (repère 86, 4.62 €) · JOINT Froid MOTEUR (repère 86, 4.31 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
