Vue éclatée réfrigérateur SAMSUNG RL38SBSW1

Name: SAMSUNG RL38SBSW1
Brand: SAMSUNG
SKU: RL38SBSW1

Découvrez la vue éclatée complète réfrigérateur SAMSUNG RL38SBSW1, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SAMSUNG RL38SBSW1 et éviter les pannes imprévues. 24 pièces référencées.

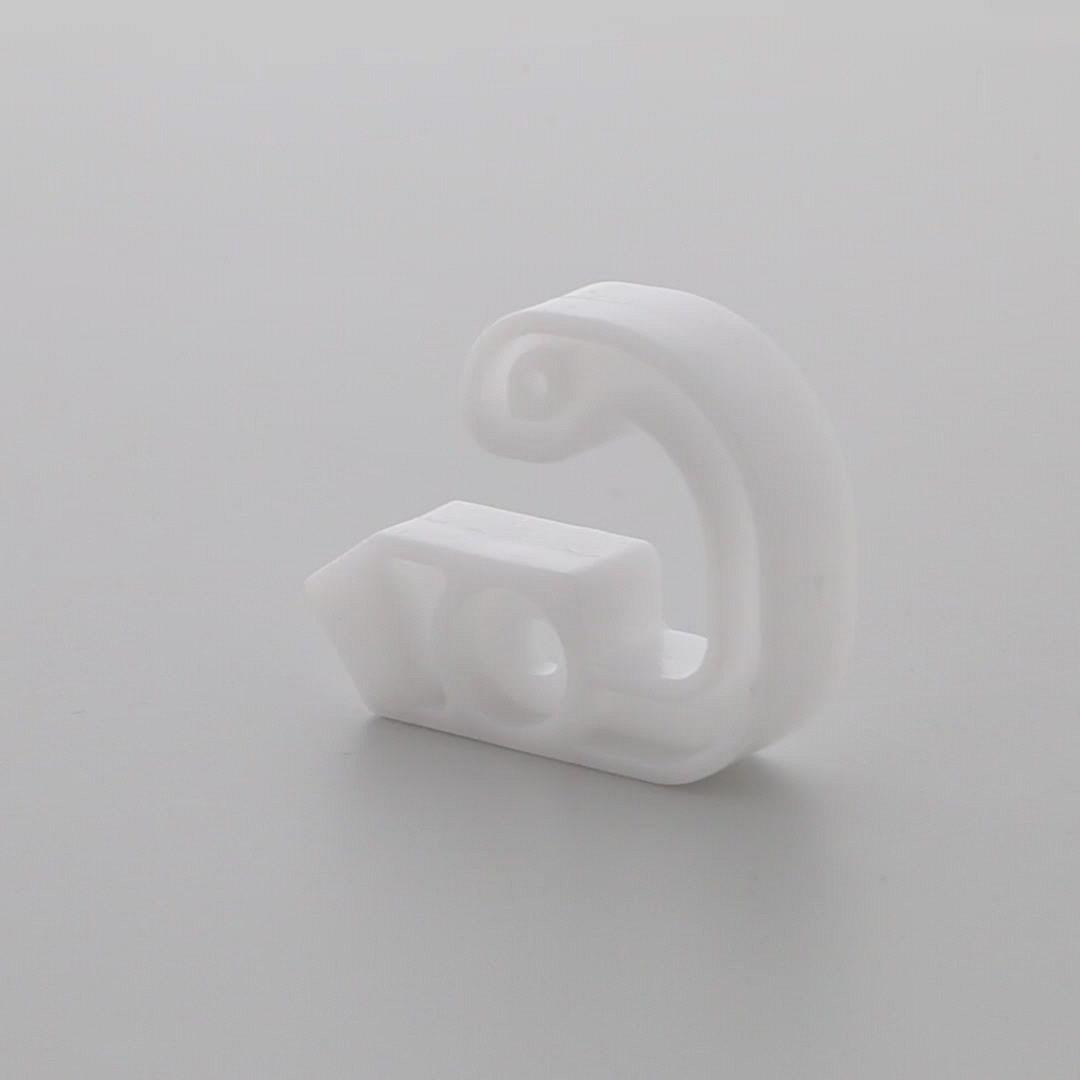

Cette vue éclatée SAMSUNG RL38SBSW1 référence 24 pièces détachées, dont interrupteur froid porte (ils), platine froid led, clayette froid verre, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur SAMSUNG : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : RELAIS Froid THERMIQUE (repère 14, 23.38 €) · RELAIS Froid PTC 330MD2 KC503 2 8EA18C5-02 21B 2AB COSSES (repère 15, 32.91 €) · COMPRESSEUR Froid (repère 20, 216.94 €) · CONDENSATEUR Froid 5uF (repère 24, 40.97 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : SONDE Froid DEGIVRAGE Evaporateur Réfrigérateur (repère 6, 21.2 €) · COLLIER Froid AXE TURBINE VENTILATEUR (repère 7, 5.76 €) · SONDE Froid DEGIVRAGE Réfrigérateur (repère 8, 22.04 €) · EVAPORATEUR Froid COMPLET = Résistance Dégivrage (repère 8, 111.02 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : COLLIER Froid AXE TURBINE VENTILATEUR (repère 7, 5.76 €) · MOTEUR Froid Ventilation Congélateur (repère 7, 66.32 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : Interrupteur Froid Porte (ILS) (repère 1, 22.7 €) · JOINT Froid Congélateur (repère 10, 61.55 €) · JOINT Froid TUYAU ASPIRATION (repère 17, 7.35 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

FUSIBLE Froid THERMIQUE (repère 8, 16.26 €) · JOINT Froid Congélateur (repère 10, 61.55 €) · JOINT Froid TUYAU ASPIRATION (repère 17, 7.35 €) · AMORTISSEUR Froid (repère 21, 5.48 €) · CONDENSATEUR Froid 5uF (repère 24, 40.97 €)
