Vue éclatée réfrigérateur SAMSUNG RSH7GNSP REV10
Découvrez la vue éclatée complète réfrigérateur SAMSUNG RSH7GNSP REV10, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SAMSUNG RSH7GNSP REV10 et éviter les pannes imprévues. 86 pièces référencées.
Cette vue éclatée SAMSUNG RSH7GNSP REV10 référence 86 pièces détachées, dont serrure froid porte minibar, came froid charniere gauche partie sup, interrupteur froid porte, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : TURBINE Froid Ventilation COMPRESSEUR (repère 9, 13.63 €) · RELAIS Froid KLIXON 319SFBYY AHT9AB 2 COSSES (repère 14, 30.26 €) · COMPRESSEUR Froid (repère 14, 357.41 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

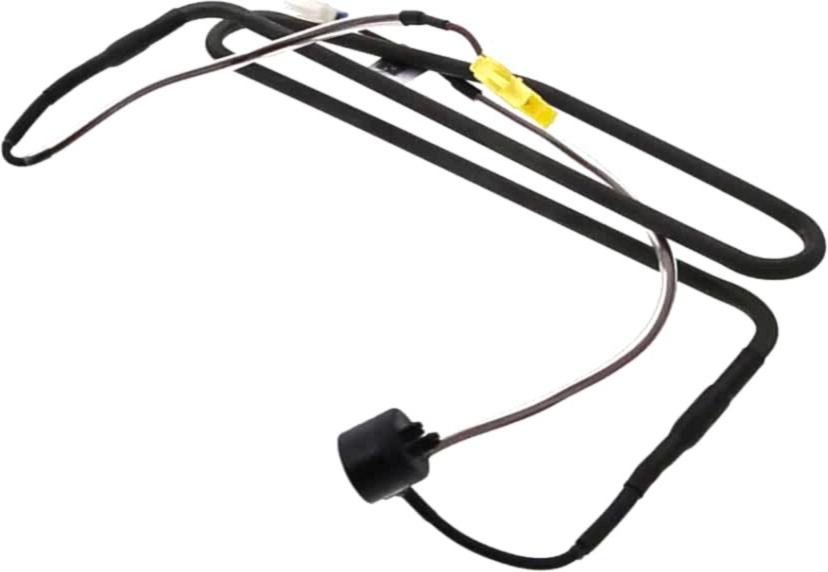

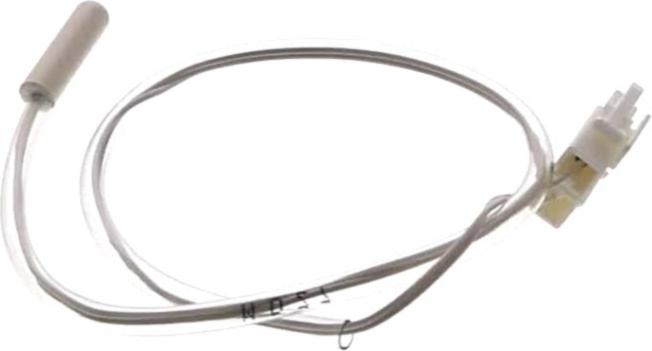

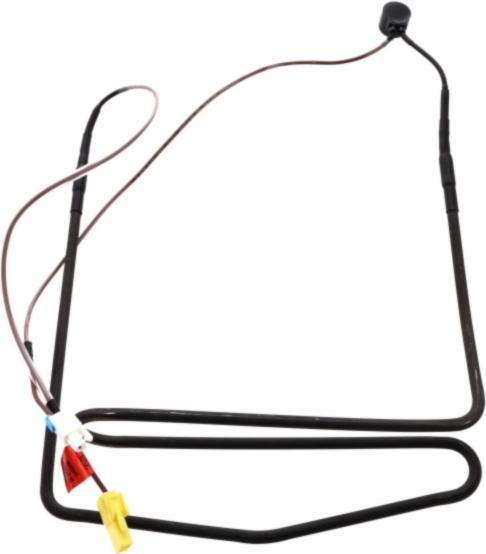

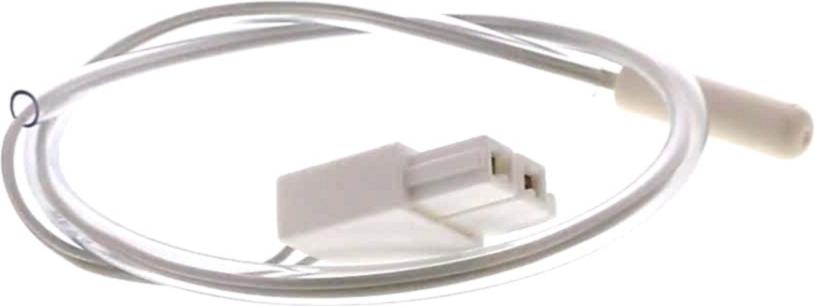

Sur cette vue : TURBINE Froid VENTILATEUR (repère 9, 11.34 €) · RESISTANCE Froid DEGIVRAGE 5w (repère 9, 55.84 €) · COLLIER Froid AXE TURBINE VENTILATEUR (repère 9, 5.96 €) · SONDE Froid (repère 10, 24.72 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

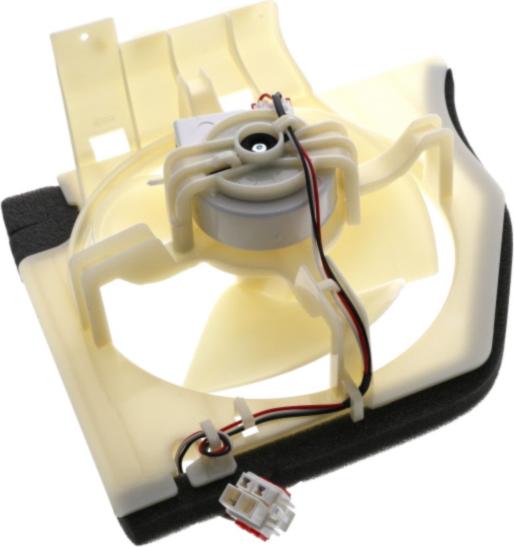

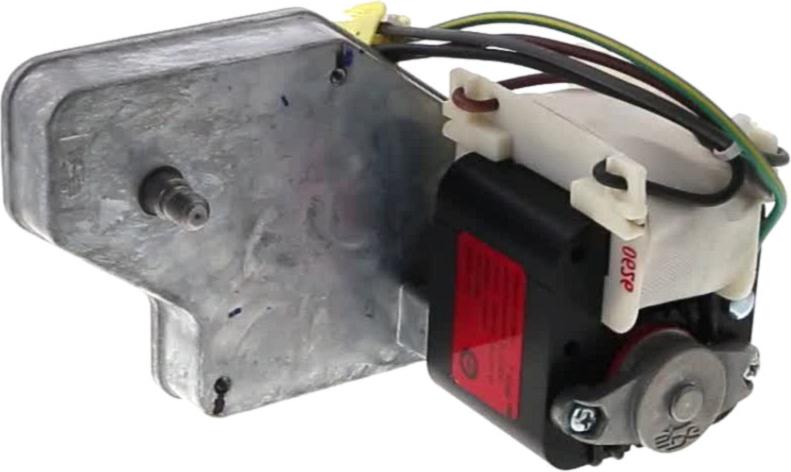

Sur cette vue : MOTEUR Froid FABRIQUE GLACE (repère 5, 150.64 €) · MOTEUR Froid Ventilation Réfrigérateur (repère 8, 90.71 €) · MOTEUR Froid Ventilation COMPLET (repère 8, 89.84 €) · TURBINE Froid VENTILATEUR (repère 9, 11.34 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

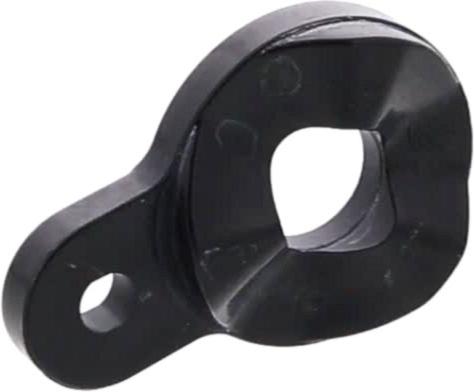

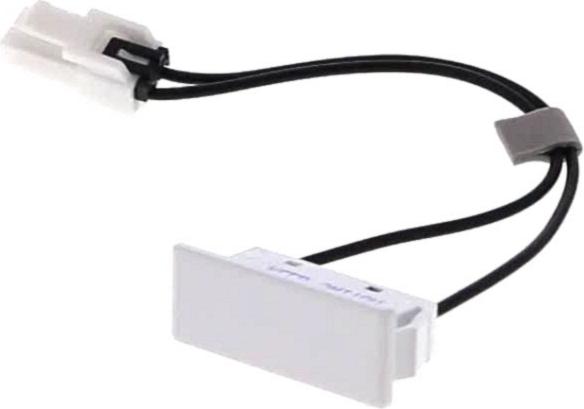

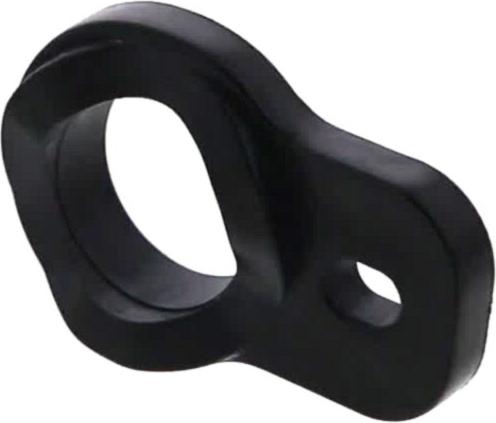

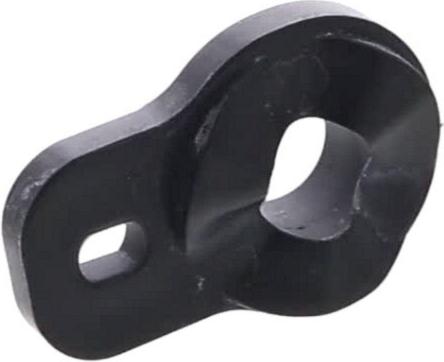

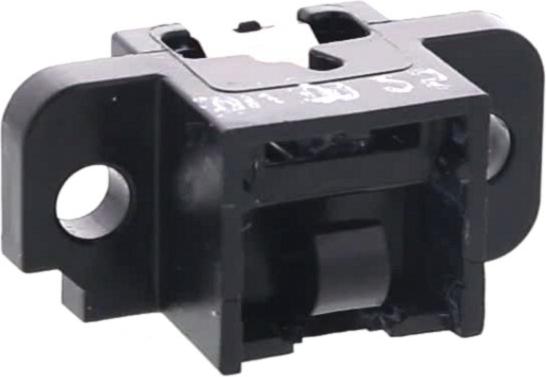

Sur cette vue : SERRURE Froid Porte MINIBAR (repère 1, 29.53 €) · CAME Froid CHARNIERE GAUCHE partie sup (repère 1, 15.74 €) · Interrupteur Froid PORTE (repère 1, 21.59 €) · CAME Froid CHARNIERE PORTE Réfrigérateur (repère 1, 5.58 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid PORTE MINI BAR (repère 1) · JOINT Froid PORTE Congélateur 1620*373 (repère 2, 75.65 €) · JOINT Froid PORTE Réfrigérateur 1600*495 (repère 2, 68.13 €) · JOINT Froid LEVIER DISTRIBUTEUR (repère 9, 13.71 €) · JOINT Froid CLAPET (repère 9, 13.02 €) · FUSIBLE Froid THERMIQUE (repère 10, 19.19 €) · FUSIBLE Froid THERMIQUE Congélateur (repère 11, 21.8 €) · RELAIS Froid KLIXON 319SFBYY AHT9AB 2 COSSES (repère 14, 30.26 €)
