Vue éclatée réfrigérateur SAMSUNG RL40EGPS1
Découvrez la vue éclatée complète réfrigérateur SAMSUNG RL40EGPS1, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SAMSUNG RL40EGPS1 et éviter les pannes imprévues. 40 pièces référencées.
Cette vue éclatée SAMSUNG RL40EGPS1 référence 40 pièces détachées, dont clayette froid réfrigérateur, interrupteur froid contact de porte, cache froid charniere, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

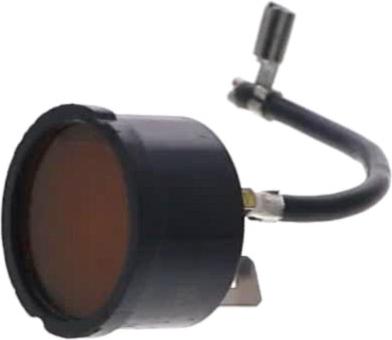

Sur cette vue : RELAIS Froid KLIXON (repère 25, 28.12 €) · CONDENSATEUR Froid 4.5uf 450V CBB65D (repère 25, 45.62 €) · COMPRESSEUR Froid (repère 30, 291.01 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : SONDE Froid Réfrigérateur (repère 2, 21.22 €) · SONDE Froid Evaporateur (repère 10, 16 €) · COLLIER Froid AXE TURBINE VENTILATEUR (repère 13, 5.5 €) · TURBINE Froid VENTILATEUR (repère 13, 10.02 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

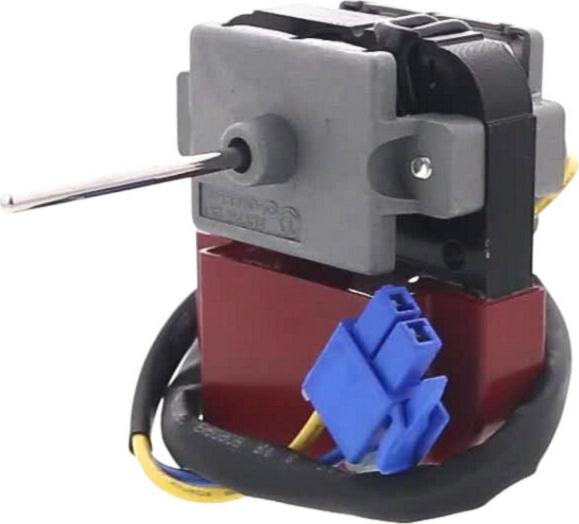

Sur cette vue : COLLIER Froid AXE TURBINE VENTILATEUR (repère 13, 5.5 €) · TURBINE Froid VENTILATEUR (repère 13, 10.02 €) · MOTEUR Froid VENTILATEUR Evaporateur (repère 13) · JOINT Froid FIXATION MOTEUR (repère 13, 4.52 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : Interrupteur Froid CONTACT DE PORTE (repère 1, 17.89 €) · CACHE Froid CHARNIERE (repère 1, 8.88 €) · CACHE Froid CHARNIERE Supérieur (repère 3, 5.5 €) · JOINT Froid Réfrigérateur (repère 9, 62.81 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid Réfrigérateur (repère 9, 62.81 €) · FUSIBLE Froid (repère 10, 21.62 €) · JOINT Froid PORTE Congélateur 672*546 (repère 13, 56.11 €) · JOINT Froid FIXATION MOTEUR (repère 13, 4.52 €) · RELAIS Froid KLIXON (repère 25, 28.12 €) · CONDENSATEUR Froid 4.5uf 450V CBB65D (repère 25, 45.62 €) · JOINT Froid PORTE Congélateur (repère 126, 49.02 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
