Vue éclatée réfrigérateur SAMSUNG RFG23UERS REV08
Découvrez la vue éclatée complète réfrigérateur SAMSUNG RFG23UERS REV08, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SAMSUNG RFG23UERS REV08 et éviter les pannes imprévues. 74 pièces référencées.
Cette vue éclatée SAMSUNG RFG23UERS REV08 référence 74 pièces détachées, dont fusible froid thermique, joint froid porte congélateur 865*600, sonde froid degivrage réfrigérateur, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : MOTEUR Froid Ventilation COMPRESSEUR (repère 14, 95.25 €) · RELAIS Froid KLIXON 319SFBYY AHT9AB 2 COSSES (repère 17, 29.87 €) · CACHE Froid RELAIS (repère 18, 12.34 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

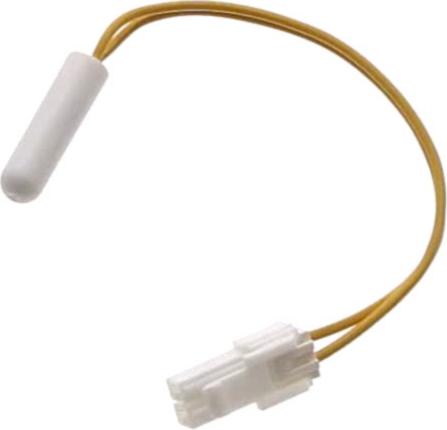

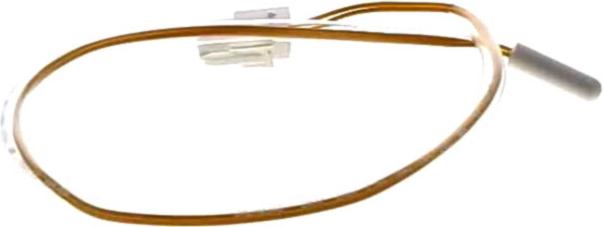

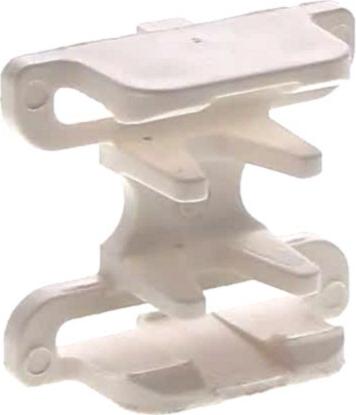

Sur cette vue : SONDE Froid DEGIVRAGE Réfrigérateur (repère 1, 21.13 €) · SONDE Froid TEMPERATURE (repère 1, 27.23 €) · CLIPS Froid RESISTANCE (repère 1, 7.15 €) · FIXATION Froid RESISTANCE DEGIVRAGE (repère 1, 7.41 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

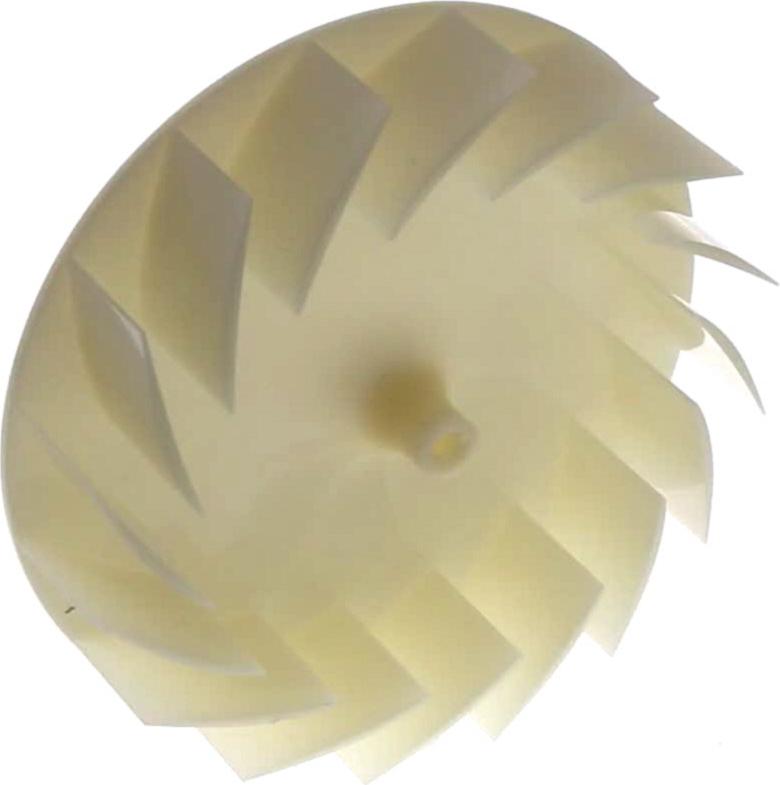

Sur cette vue : TURBINE Froid VENTILATEUR (repère 2, 10.17 €) · MOTEUR Froid Ventilation Réfrigérateur 3.21w 2520rfm DREP5020LB (repère 2, 32.68 €) · JOINT Froid SUPPORT MOTEUR (repère 3, 4.68 €) · MOTEUR Froid VENTILATEUR (repère 3, 76.6 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

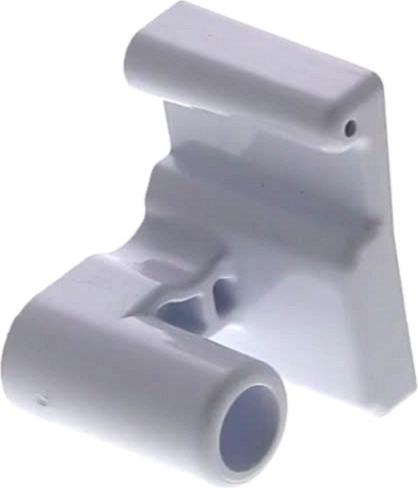

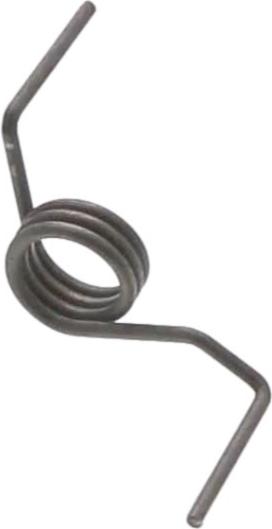

Sur cette vue : JOINT Froid PORTE Congélateur 865*600 (repère 1, 53.93 €) · CHARNIERE Froid Inférieur OU Supérieur TRAVERSE (repère 2, 7.9 €) · RESSORT Froid PORTE Réfrigérateur (repère 2, 5.86 €) · BARRE Froid LATERALE PORTE (repère 2, 112.17 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

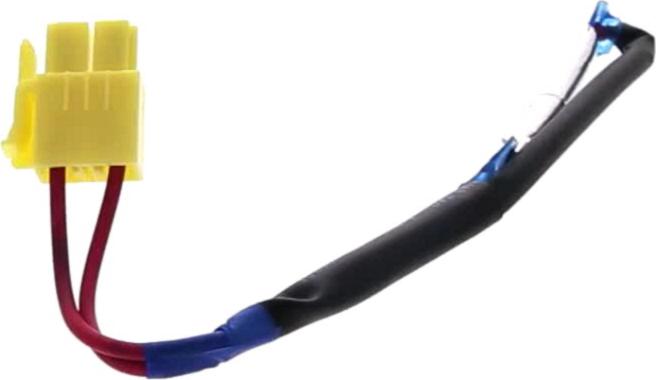

FUSIBLE Froid THERMIQUE (repère 1, 18.85 €) · JOINT Froid PORTE Congélateur 865*600 (repère 1, 53.93 €) · JOINT Froid SUPPORT MOTEUR (repère 3, 4.68 €) · JOINT Froid MOTEUR (repère 3, 4.51 €) · RELAIS Froid KLIXON 319SFBYY AHT9AB 2 COSSES (repère 17, 29.87 €) · SUPPORT Froid FILTRE (repère 27, 58.76 €) · JOINT Froid TUYAU ASPIRATION (repère 47, 7.11 €)
