Vue éclatée réfrigérateur SAMSUNG SR.57NXA SR57NXA
Découvrez la vue éclatée complète réfrigérateur SAMSUNG SR.57NXA SR57NXA, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SAMSUNG SR.57NXA SR57NXA et éviter les pannes imprévues. 31 pièces référencées.
Cette vue éclatée SAMSUNG SR.57NXA SR57NXA référence 31 pièces détachées, dont joint froid congélateur, abattant froid parti humide, programmateur froid minuterie degivrage, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : Thermostat Froid CLAPET Réfrigérateur (repère 9, 75.8 €) · COMPRESSEUR Froid (repère 33, 150.16 €) · RELAIS Froid THERMIQUE (repère 34, 38.1 €) · RELAIS Froid PTC 330MD2 KC503 2 8EA18C5-02 21B 2AB COSSES (repère 35, 30.24 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

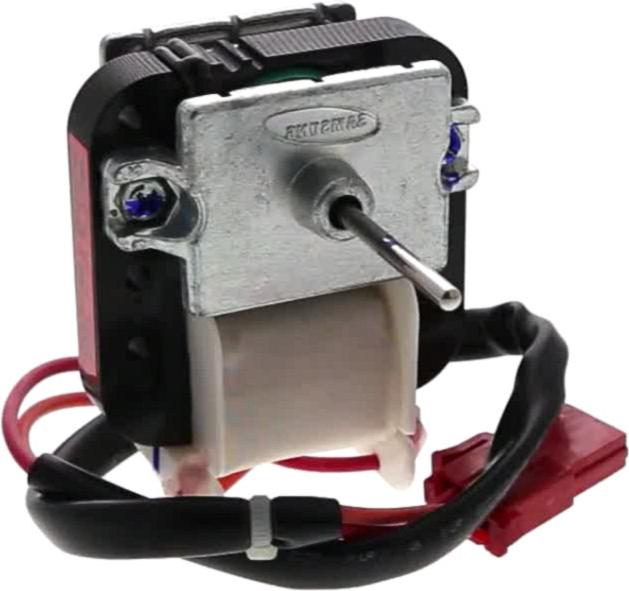

Sur cette vue : Programmateur Froid MINUTERIE DEGIVRAGE (repère 1, 65.36 €) · MOTEUR Froid VENTILATEUR (repère 7, 61.32 €) · COLLIER Froid AXE TURBINE VENTILATEUR (repère 25, 5.31 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

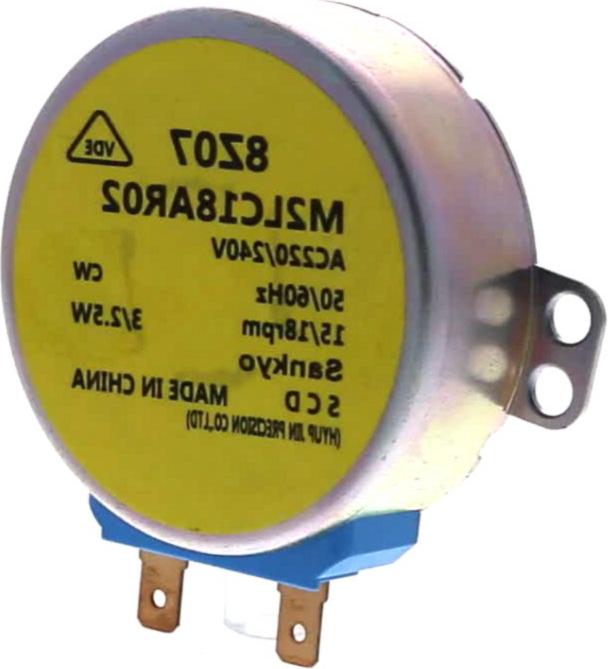

Sur cette vue : MOTEUR Froid VENTILATEUR (repère 7, 61.32 €) · HELICE Froid MOTEUR VENT Congélateur (repère 7, 11.18 €) · MOTEUR Froid MICRO CLAPET 240V M2LC18AR02 (repère 9, 57.23 €) · MOTEUR Froid MICRO CLAPET 110V (repère 9, 42 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : JOINT Froid Congélateur (repère 0) · PORTE Froid Congélateur (repère 1, 80.25 €) · BUTEE Froid PORTE REF/CONG (repère 2, 6.13 €) · PORTE Froid REFRIGERATEUR E (repère 2).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid Congélateur (repère 0) · BAC Froid FRAICHEUR +GALET (repère 2) · Thermostat Froid CLAPET Réfrigérateur (repère 9, 75.8 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
