Vue éclatée réfrigérateur SAMSUNG RS6EDG5403S9EF REV00
Découvrez la vue éclatée complète réfrigérateur SAMSUNG RS6EDG5403S9EF REV00, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SAMSUNG RS6EDG5403S9EF REV00 et éviter les pannes imprévues. 31 pièces référencées.
Cette vue éclatée SAMSUNG RS6EDG5403S9EF REV00 référence 31 pièces détachées, dont came froid charniere porte réfrigérateur, logo froid samsung, porte froid réfrigérateur, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : MOTEUR Froid Ventilation COMPRESSEUR Z19W2MS1A5-52K09 (repère 8, 104.67 €) · CACHE Froid RELAIS (repère 9, 12.1 €) · VIS Froid FIXATION COMPRESSEUR (repère 9, 5.4 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

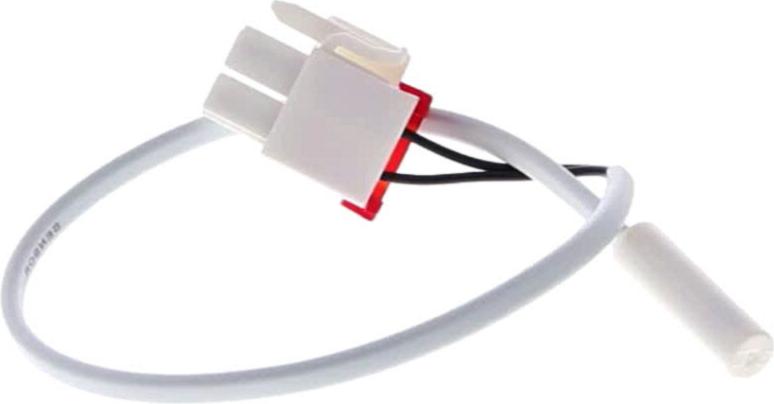

Sur cette vue : SONDE Froid (repère 4, 26.79 €) · PATTE Froid FIXATION RESISTANCE DEGIVRAGE (repère 4, 5.6 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

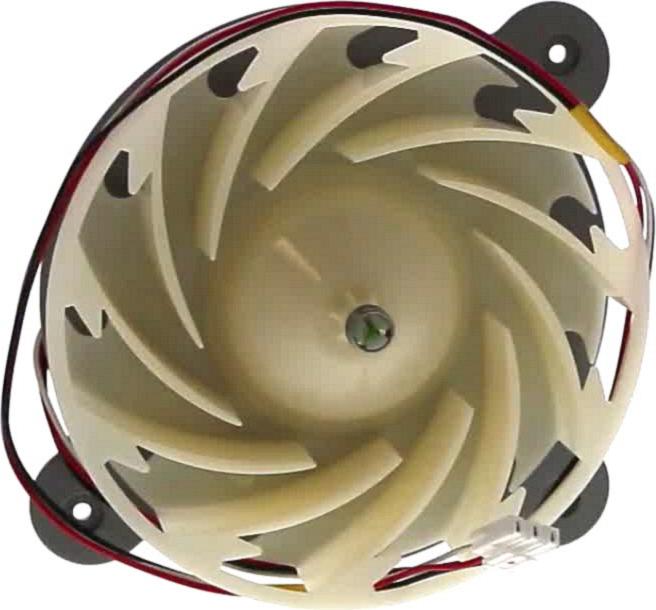

Sur cette vue : MOTEUR Froid Ventilation Evaporateur ARES2130RA (repère 1, 99.44 €) · MOTEUR Froid FABRIQUE GLACE (repère 7, 122.69 €) · MOTEUR Froid Ventilation COMPRESSEUR Z19W2MS1A5-52K09 (repère 8, 104.67 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CAME Froid CHARNIERE PORTE Réfrigérateur (repère 1, 5.62 €) · PORTE Froid Réfrigérateur (repère 1, 279.43 €) · CAME Froid CHARNIERE GAUCHE partie sup (repère 2, 13.22 €) · PORTE Froid Congélateur (repère 2, 334.17 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Froid CHARBON (repère 2, 16.66 €) · FUSIBLE Froid THERMIQUE (repère 4, 16.25 €) · FILTRE Froid CARTOUCHE (repère 13, 21.23 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
