Vue éclatée réfrigérateur SAMSUNG RS21WASM
Découvrez la vue éclatée complète réfrigérateur SAMSUNG RS21WASM, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SAMSUNG RS21WASM et éviter les pannes imprévues. 70 pièces référencées.

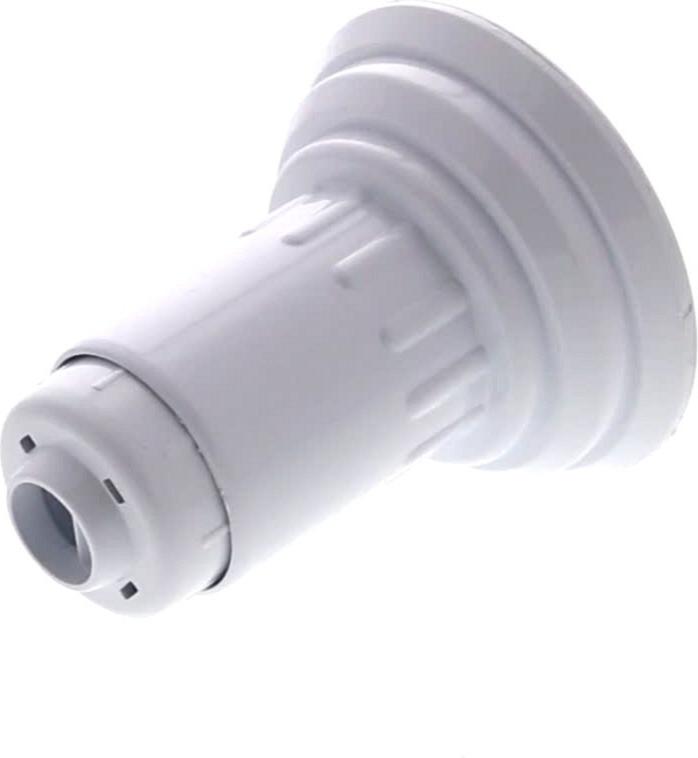

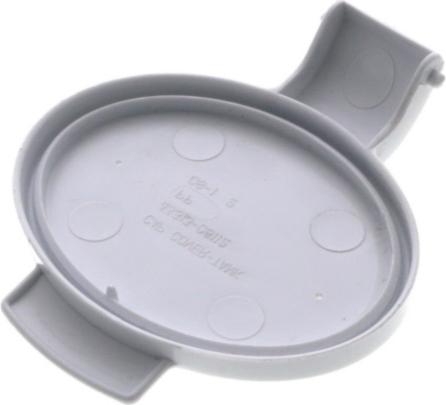

Cette vue éclatée SAMSUNG RS21WASM référence 70 pièces détachées, dont bouchon froid bac eau, couvercle froid balconnet superieur, tuyau froid evacuation, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid (repère 2, 251.86 €) · SUPPORT Froid COMPRESSEUR (repère 2, 70.45 €) · CONDENSATEUR Froid 5uF (repère 4, 46.63 €) · CONDENSATEUR Froid ANTIPARASITE (repère 4, 56.56 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : SUPPORT Froid SONDE (repère 17, 5.09 €) · RESISTANCE Froid GOULOTTE (repère 25, 47.74 €) · Résistance Froid DEGIVRAGE (repère 26, 54.76 €) · RESISTANCE Froid DEGIVRAGE GOULOTTE (repère 66, 59.33 €).

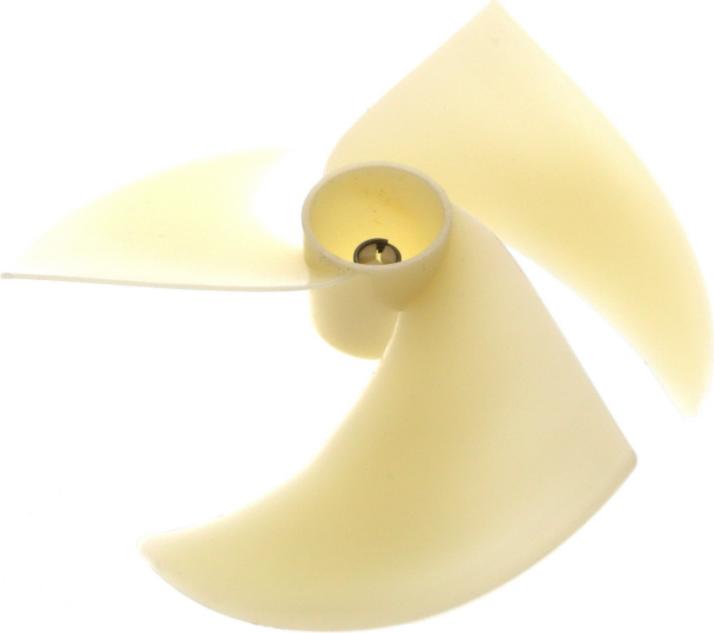

Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : SUPPORT Froid AVANT MOTEUR (repère 36, 10.53 €) · SUPPORT Froid MOTEUR (repère 37, 7.8 €) · PROTECTION Froid MOTEUR (repère 83, 4.72 €) · MOTEUR Froid Ventilation Réfrigérateur 3.48w 2770rfm DREP3020LA (repère 89, 88.49 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

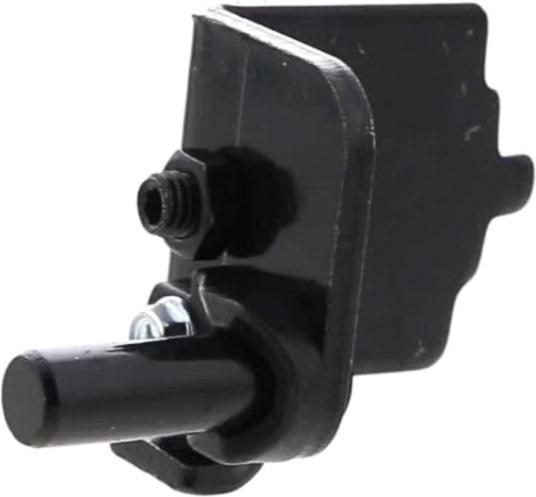

Sur cette vue : JOINT Froid TUYAU ASPIRATION (repère 34, 6.86 €) · CHARNIERE Froid Inférieur Réfrigérateur (repère 38, 16.26 €) · ENTRETOISE Froid CHARNIERE Inférieur (repère 104, 6.48 €) · ENTRETOISE Froid CHARNIERE Inférieur SUR PORTE (repère 105, 6.25 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Froid 5uF (repère 4, 46.63 €) · CONDENSATEUR Froid ANTIPARASITE (repère 4, 56.56 €) · KLIXON Froid (repère 5, 31.42 €) · JOINT Froid TUYAU ASPIRATION (repère 34, 6.86 €) · THERMOFUSIBLE Froid (repère 74, 27.5 €) · FILTRE Froid ODEUR (repère 77) · JOINT Froid MOTEUR (repère 137, 4.15 €) · JOINT Froid SUPPORT MOTEUR (repère 138, 4.84 €)
