Vue éclatée réfrigérateur SAMSUNG RB38J7215SA REV02
Découvrez la vue éclatée complète réfrigérateur SAMSUNG RB38J7215SA REV02, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SAMSUNG RB38J7215SA REV02 et éviter les pannes imprévues. 36 pièces référencées.
Cette vue éclatée SAMSUNG RB38J7215SA REV02 référence 36 pièces détachées, dont interrupteur froid porte (ils), logo froid samsung, clayette froid 502*338, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : CACHE Froid RELAIS (repère 1, 12.29 €) · VIS Froid FIXATION COMPRESSEUR (repère 1, 5.51 €) · BAC Froid COMPRESSEUR (repère 2, 33.23 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

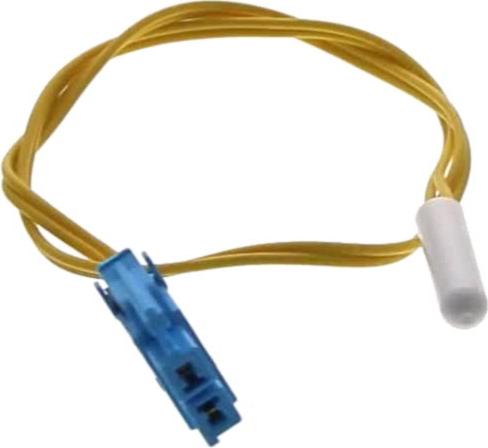

Sur cette vue : SONDE Froid TEMPERATURE (repère 5, 20.28 €) · MOTEUR Froid VENTILATEUR 12V 12035GE-12M-YT (repère 5, 89.62 €) · SONDE Froid DEGIVRAGE (repère 6, 12.38 €) · CLIPS Froid RESISTANCE (repère 6, 7.14 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid VENTILATEUR 12V 12035GE-12M-YT (repère 5, 89.62 €) · COLLIER Froid AXE TURBINE VENTILATEUR (repère 35, 5.81 €) · MOTEUR Froid VENTILATEUR (repère 35, 81.27 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : Interrupteur Froid Porte (ILS) (repère 1, 18.35 €) · PORTE Froid Congélateur (repère 2, 199.14 €) · CACHE Froid TROU CHARNIERE GAUCHE (repère 3, 5.78 €) · CACHE Froid TROU CHARNIERE DROIT (repère 3, 5.86 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FUSIBLE Froid THERMIQUE (repère 6, 16.13 €)
