Vue éclatée réfrigérateur SAMSUNG RT49EA
Découvrez la vue éclatée complète réfrigérateur SAMSUNG RT49EA, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SAMSUNG RT49EA et éviter les pannes imprévues. 46 pièces référencées.
Cette vue éclatée SAMSUNG RT49EA référence 46 pièces détachées, dont sonde froid degivrage, support froid capteur, ampoule froid, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

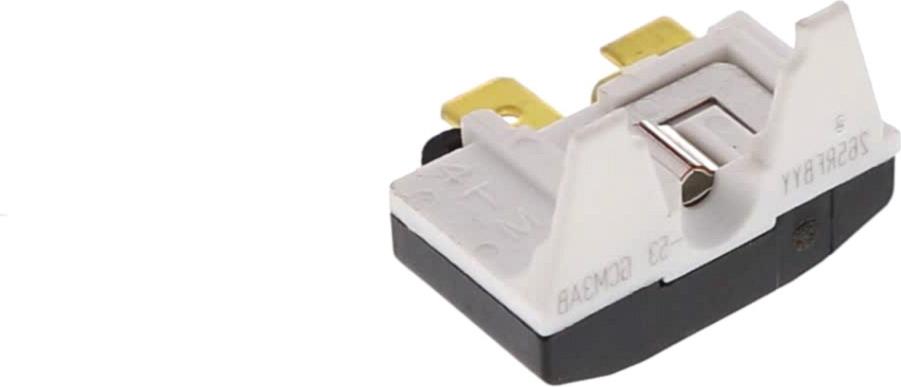

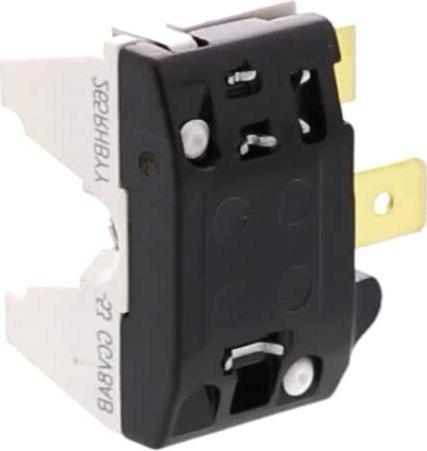

Sur cette vue : MANETTE Froid THERMOSTAT (repère 8, 12.64 €) · CONDENSATEUR Froid 5uF (repère 18, 41.41 €) · KLIXON Froid (repère 22, 31.05 €) · THERMOSTAT Froid DEMARRAGE 265RFBYY 53GCM3AB (repère 22, 27.49 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

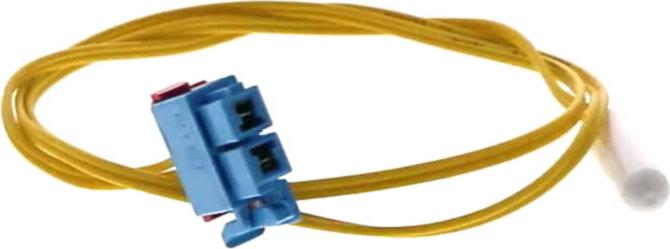

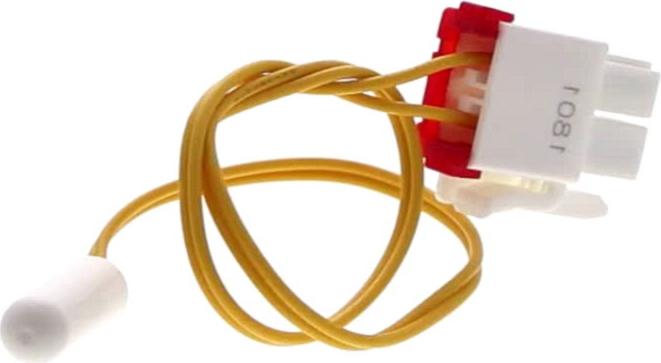

Sur cette vue : SONDE Froid DEGIVRAGE (repère 1, 14.03 €) · RESISTANCE Froid DEGIVRAGE (repère 2, 48.13 €) · SONDE Froid TEMPERATURE (repère 3, 27.92 €) · MOTEUR Froid VENTILATEUR (repère 3, 68.57 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

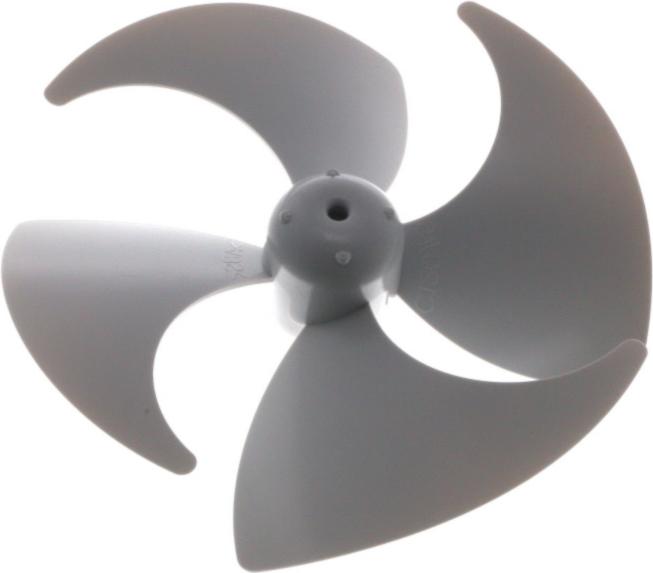

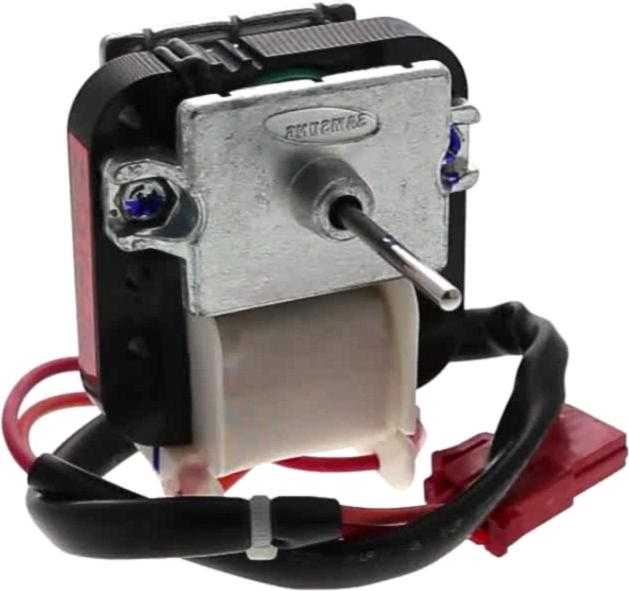

Sur cette vue : MOTEUR Froid VENTILATEUR (repère 3, 68.57 €) · MOTEUR Froid VENTILATEUR Congélateur (repère 3, 71.17 €) · HELICE Froid MOTEUR VENT Congélateur (repère 3, 10.14 €) · COLLIER Froid AXE TURBINE VENTILATEUR (repère 21, 6.48 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : AXE Froid CHARNIERE CENTRALE (repère 1, 11.01 €) · JOINT Froid Porte Congélateur (repère 4) · BUTEE Froid PORTE REF/CONG (repère 5, 6.51 €) · Interrupteur Froid PORTE (repère 6, 23.46 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

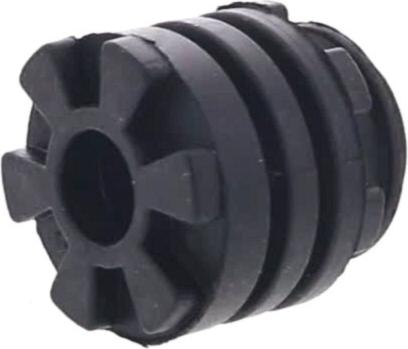

JOINT Froid Porte Congélateur (repère 4) · MANETTE Froid THERMOSTAT (repère 8, 12.64 €) · CONDENSATEUR Froid 5uF (repère 18, 41.41 €) · KLIXON Froid (repère 22, 31.05 €) · THERMOSTAT Froid DEMARRAGE 265RFBYY 53GCM3AB (repère 22, 27.49 €) · AMORTISSEUR Froid (repère 33, 5.71 €) · JOINT Froid TUYAU ASPIRATION (repère 35, 7.34 €)
