Vue éclatée réfrigérateur SAMSUNG RSH1DTMH1
Découvrez la vue éclatée complète réfrigérateur SAMSUNG RSH1DTMH1, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SAMSUNG RSH1DTMH1 et éviter les pannes imprévues. 88 pièces référencées.
Cette vue éclatée SAMSUNG RSH1DTMH1 référence 88 pièces détachées, dont carter froid evaporateur, kit froid modif sonde, evaporateur froid + resistance, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid R600 (repère 2, 248.25 €) · RELAIS Froid Démarrage (repère 5, 42.89 €) · CABLAGE Froid CONDENSATEUR (repère 27, 16.93 €) · TURBINE Froid Ventilation COMPRESSEUR (repère 85, 14.31 €).
Givre ou panne de dégivrage (No Frost)

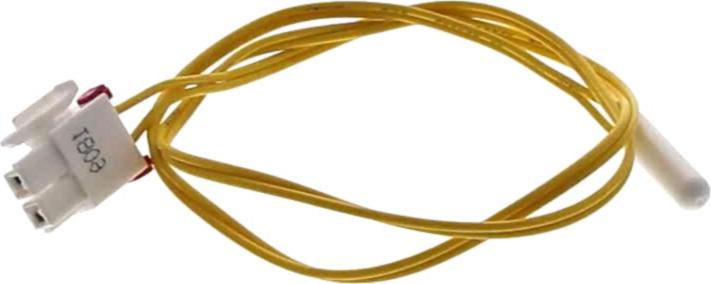

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

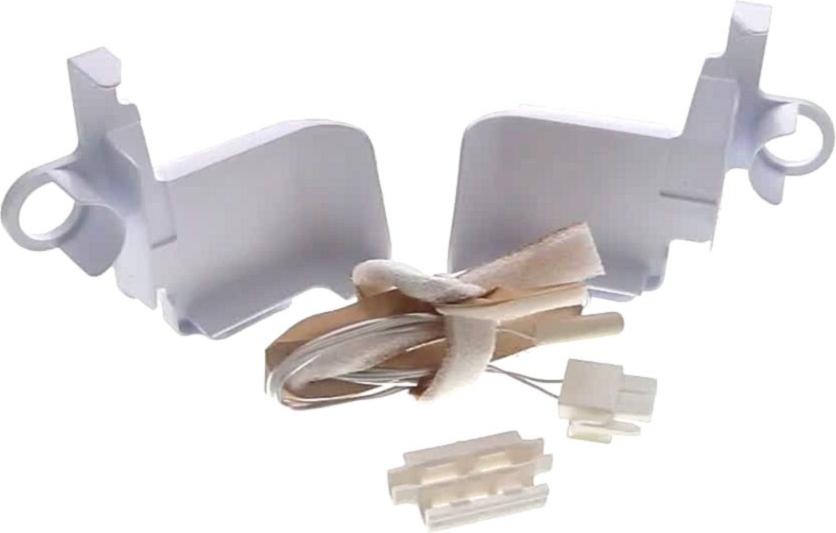

Sur cette vue : KIT Froid MODIF SONDE (repère 0, 33.1 €) · EVAPORATEUR Froid + RESISTANCE (repère 0, 141.09 €) · MOTEUR Froid VENTILATEUR EVAPO+PAROI (repère 8, 121.76 €) · SUPPORT Froid SONDE (repère 17, 4.86 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

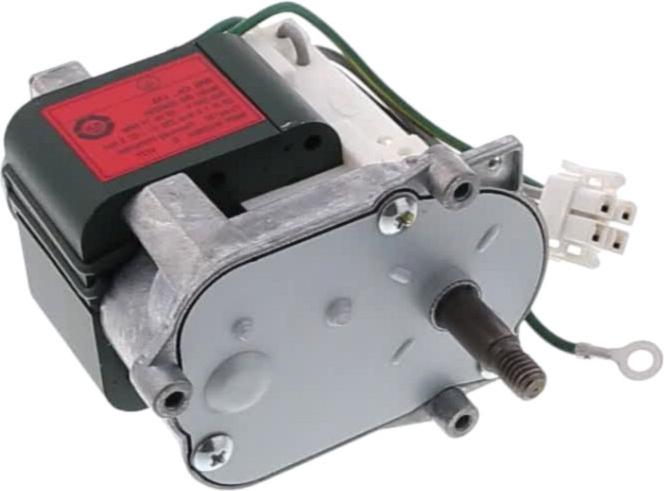

Sur cette vue : MOTEUR Froid VENTILATEUR EVAPO+PAROI (repère 8, 121.76 €) · SUPPORT Froid AVANT MOTEUR (repère 36, 9.1 €) · MOTEUR Froid Ventilation Réfrigérateur 3.21w 2520rfm DREP5020LB (repère 38, 31.94 €) · MOTEUR Froid geared-15 rpm 50 Hz (repère 39, 113.23 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : JOINT Froid Congélateur 1605*370 (repère 12, 105.43 €) · JOINT Froid PORTE Réfrigérateur 1620*495 (repère 16, 90.99 €) · JOINT Froid TUYAU ASPIRATION (repère 34, 6.63 €) · CACHE Froid CHARNIERE Supérieur (repère 58, 10.58 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

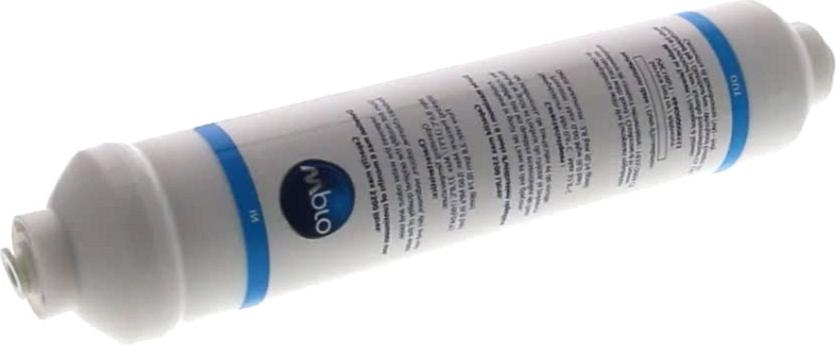

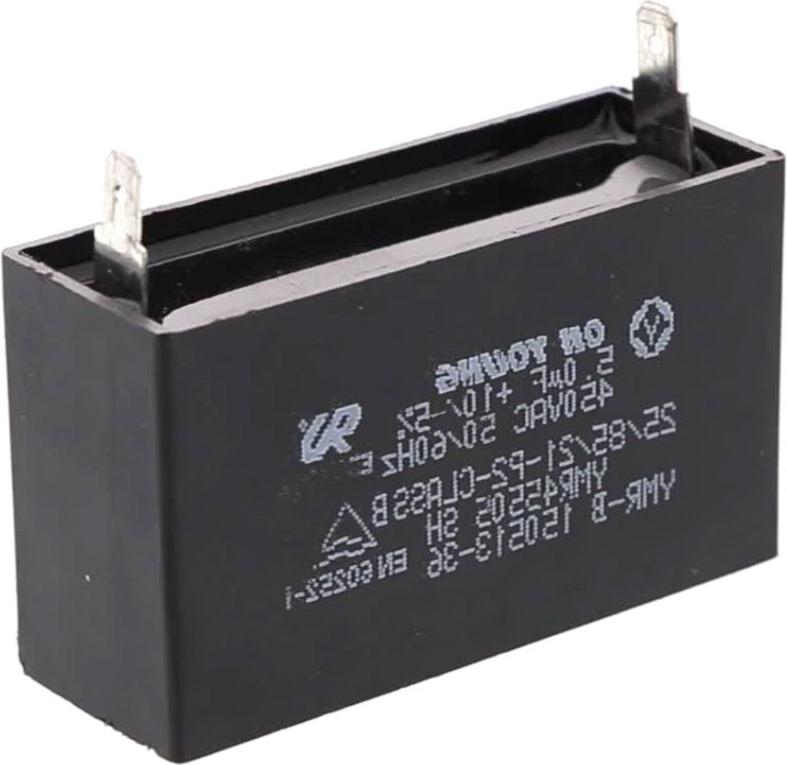

JOINT Froid Congélateur 1605*370 (repère 12, 105.43 €) · JOINT Froid PORTE Réfrigérateur 1620*495 (repère 16, 90.99 €) · CABLAGE Froid CONDENSATEUR (repère 27, 16.93 €) · JOINT Froid TUYAU ASPIRATION (repère 34, 6.63 €) · FILTRE Froid CARTOUCHE (repère 70, 21.52 €) · JOINT Froid MOTEUR (repère 137, 4.31 €) · JOINT Froid SUPPORT MOTEUR (repère 138, 4.65 €) · CONDENSATEUR Froid 5uF 450V YMR45505 SH (repère 153, 32.38 €)
