Vue éclatée réfrigérateur SAMSUNG RSH5UEPN
Découvrez la vue éclatée complète réfrigérateur SAMSUNG RSH5UEPN, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SAMSUNG RSH5UEPN et éviter les pannes imprévues. 90 pièces référencées.

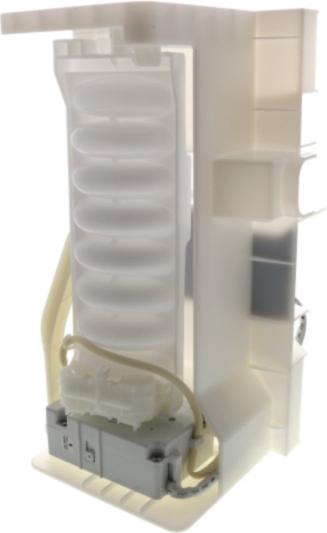

Cette vue éclatée SAMSUNG RSH5UEPN référence 90 pièces détachées, dont aimant froid fabrique a glacons, clayette froid verre 488*329, joint froid congélateur 1605*370, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

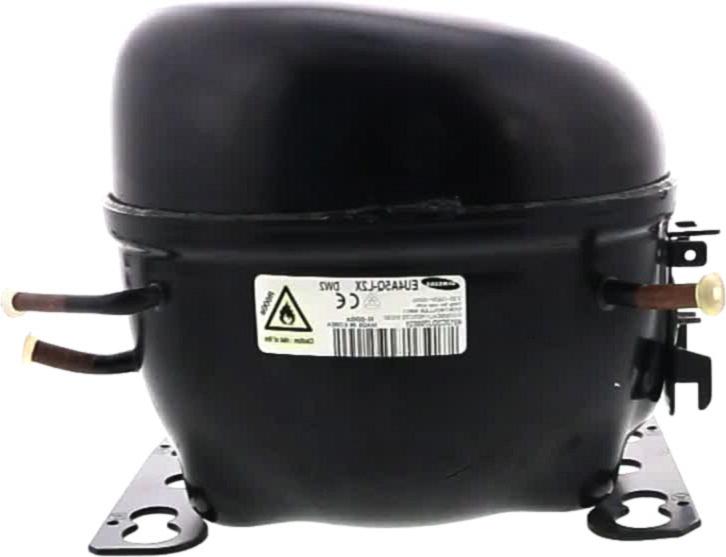

Sur cette vue : COMPRESSEUR Froid (repère 12, 290.41 €) · RELAIS Froid KLIXON 319SFBYY AHT9AB 2 COSSES (repère 14, 31.63 €) · TURBINE Froid Ventilation COMPRESSEUR (repère 17, 14.91 €).
Givre ou panne de dégivrage (No Frost)

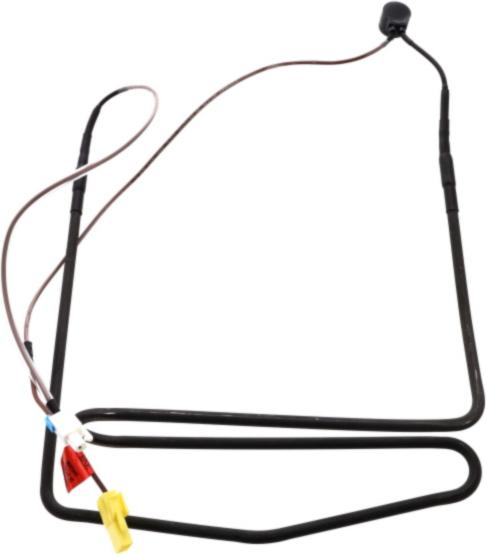

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

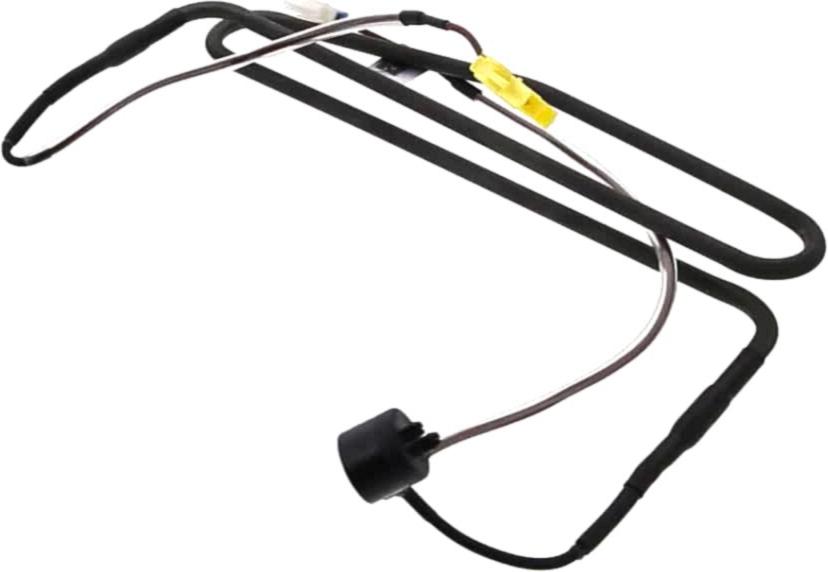

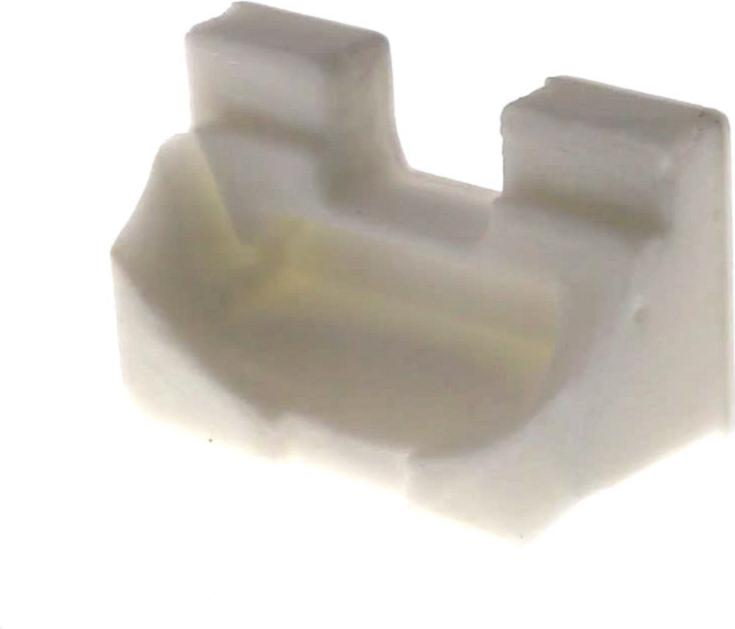

Sur cette vue : TURBINE Froid VENTILATEUR (repère 9, 12.25 €) · RESISTANCE Froid DEGIVRAGE 5w (repère 9, 55.33 €) · COLLIER Froid AXE TURBINE VENTILATEUR (repère 9, 6 €) · FIXATION Froid SONDE (repère 9, 17.54 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

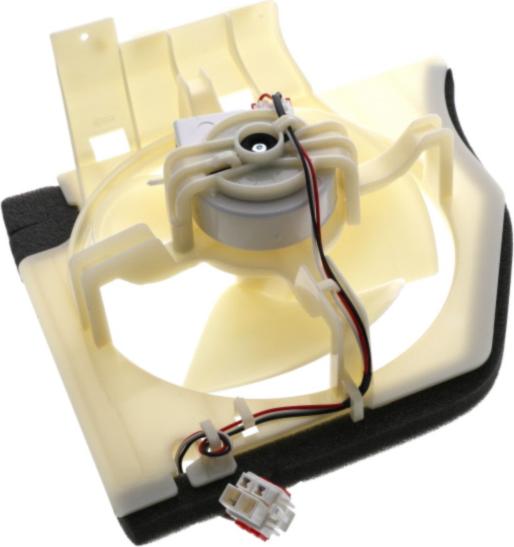

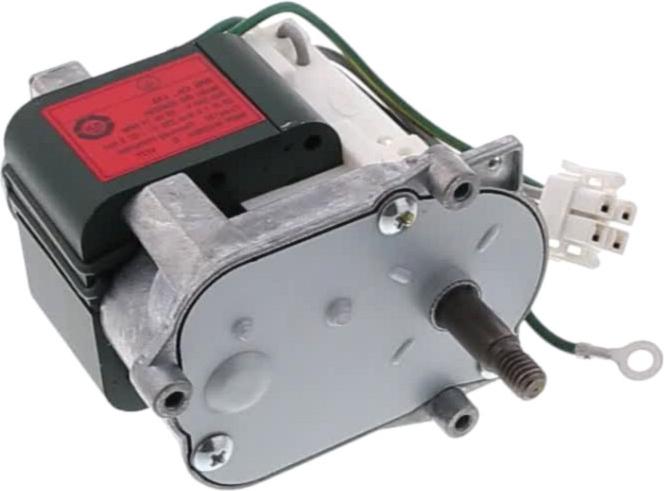

Sur cette vue : TURBINE Froid VENTILATEUR (repère 9, 12.25 €) · MOTEUR Froid Ventilation Réfrigérateur 3.21w 2520rfm DREP5020LB (repère 9, 35.97 €) · COLLIER Froid AXE TURBINE VENTILATEUR (repère 9, 6 €) · MOTEUR Froid geared-15 rpm 50 Hz (repère 10, 98.18 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : ENTRETOISE Froid CHARNIERE Inférieur SUR PORTE (repère 1, 6.81 €) · JOINT Froid Congélateur 1605*370 (repère 2, 93.89 €) · Interrupteur Froid Porte (ILS) (repère 3, 18.33 €) · JOINT Froid PORTE Réfrigérateur 1620*495 (repère 3, 101.92 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid Congélateur 1605*370 (repère 2, 93.89 €) · JOINT Froid PORTE Réfrigérateur 1620*495 (repère 3, 101.92 €) · FUSIBLE Froid THERMIQUE (repère 10, 19.76 €) · FUSIBLE Froid THERMIQUE Congélateur (repère 11, 20.9 €) · FILTRE Froid CHARBON (repère 11, 16.89 €) · JOINT Froid LEVIER DISTRIBUTEUR (repère 11, 13.91 €) · FILTRE Froid CARTOUCHE (repère 14, 22.98 €) · RELAIS Froid KLIXON 319SFBYY AHT9AB 2 COSSES (repère 14, 31.63 €)
