Vue éclatée lave linge SAMSUNG WF0602NUWG

Name: SAMSUNG WF0602NUWG
Brand: SAMSUNG
SKU: WF0602NUWG

Découvrez la vue éclatée complète lave linge SAMSUNG WF0602NUWG, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SAMSUNG WF0602NUWG et éviter les pannes imprévues. 30 pièces référencées.

Cette vue éclatée SAMSUNG WF0602NUWG référence 30 pièces détachées, dont pompe lave-linge vidange b20-6, courroie lave-linge 1308epj5, joint lave-linge hublot, avec leur position sur le schéma constructeur.

Réparer son lave-linge SAMSUNG : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : JOINT Lave-Linge HUBLOT (repère 0, 79.29 €) · DURITE Lave-Linge BOITE/CUVE (repère 151, 44.93 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

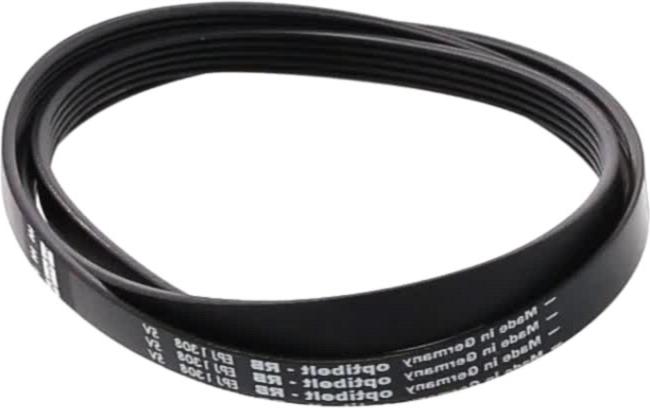

Sur cette vue : COURROIE Lave-Linge 1308EPJ5 (repère 0, 20.96 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

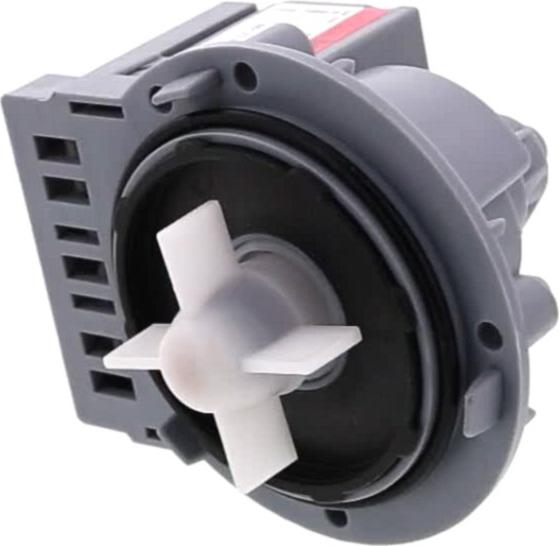

Sur cette vue : POMPE Lave-Linge VIDANGE B20-6 (repère 0, 46.85 €) · BOUCHON Lave-Linge POMPE VIDANGE COMPLET (repère 0, 19.83 €) · TUYAU VIDANGE (repère 0, 19.45 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : PALIER Lave-Linge COMPLET · AMORTISSEUR Lave-Linge DROIT (repère 0, 43.1 €) · AMORTISSEUR Lave-Linge GAUCHE (repère 0, 46.94 €) · RESSORT Lave-Linge CUVE (repère 0, 6.92 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

COURROIE Lave-Linge 1308EPJ5 (repère 0, 20.96 €) · JOINT Lave-Linge HUBLOT (repère 0, 79.29 €) · PALIER Lave-Linge COMPLET · AMORTISSEUR Lave-Linge DROIT (repère 0, 43.1 €) · AMORTISSEUR Lave-Linge GAUCHE (repère 0, 46.94 €)
