Vue éclatée micro-ondes SAMSUNG GE81W

Name: SAMSUNG GE81W
Brand: SAMSUNG
SKU: GE81W

Découvrez la vue éclatée complète micro-ondes SAMSUNG GE81W, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre micro-ondes. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre micro-ondes SAMSUNG GE81W et éviter les pannes imprévues. 28 pièces référencées.

Cette vue éclatée SAMSUNG GE81W référence 28 pièces détachées, dont interrupteur froid 2c 315233c fd-63, interrupteur micro onde, facade micro onde porte blanc, avec leur position sur le schéma constructeur.

Réparer son micro-ondes SAMSUNG : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus

Attention : le circuit haute tension d'un micro-ondes reste dangereux même débranché (condensateur chargé). Magnétron, diode et condensateur HT se laissent aux mains averties ; le fusible et les sécurités de porte, en revanche, se contrôlent sans risque.

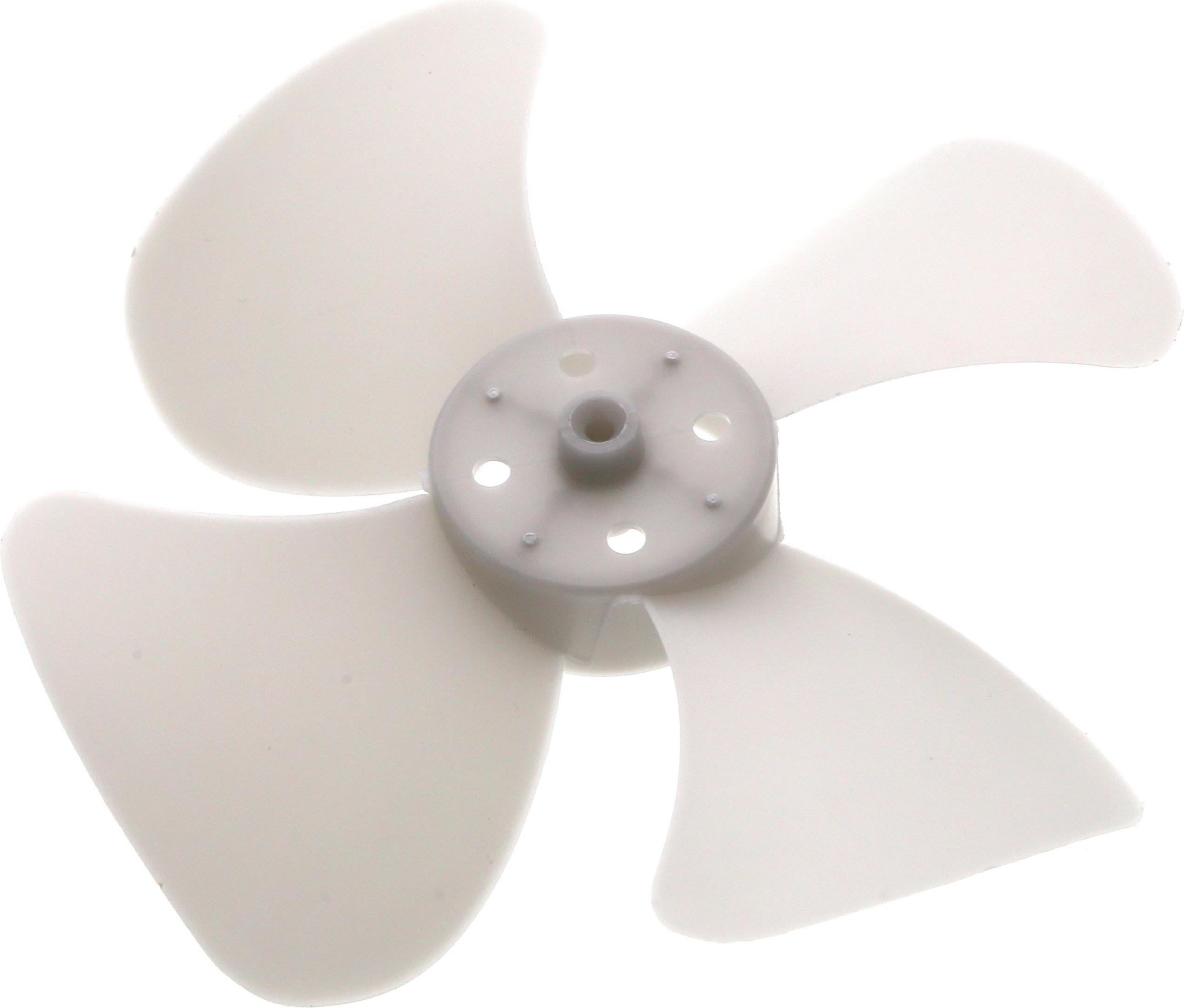

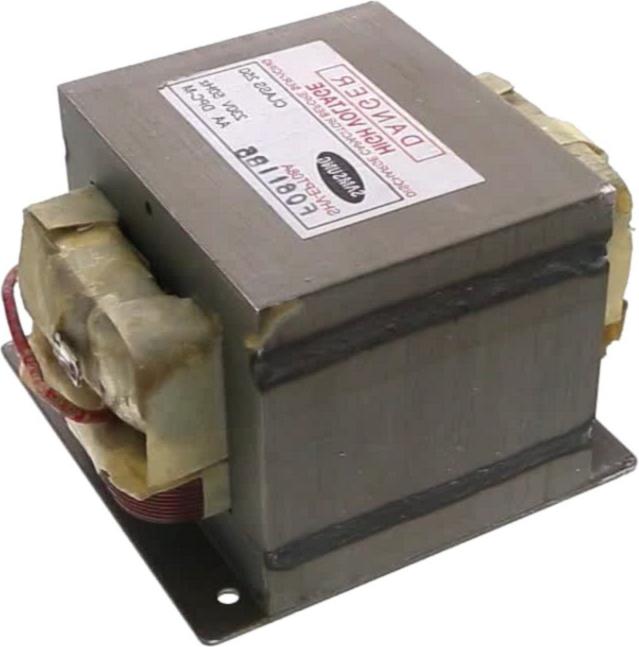

Sur cette vue : TURBINE Micro onde Ventilation MAGNETRON (repère 18, 14.1 €) · TRANSFORMATEUR Micro onde (repère 38, 115.59 €) · CONDENSATEUR Micro onde HT (repère 39, 52.05 €) · FUSIBLE Micro onde HT 0.70A 5KV (repère 42, 23.47 €).

Plateau, porte et sécurités

Un micro-ondes totalement muet a souvent un simple switch de porte défaillant : les trois sécurités se testent en continuité. L'entraîneur du plateau est une pièce d'usure à quelques euros.

Sur cette vue : PLATEAU Micro onde 288mm 3 ERGOTS PISTE 224-175 *promo* (repère 1, 20.44 €) · SUPPORT Micro onde PLATEAU (repère 17, 28 €) · ENTRAINEUR Micro onde AXE (repère 34, 11.52 €) · MOTEUR Micro onde PLATEAU SM16BY36M (repère 49, 44.16 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

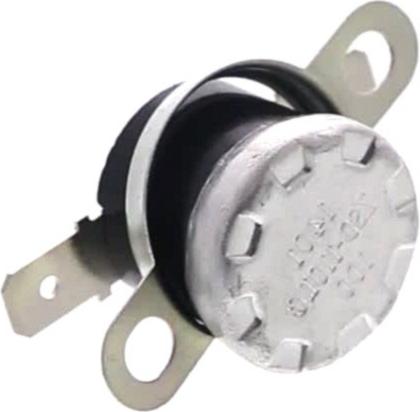

Thermostat Micro onde 150°C (repère 13, 13.42 €) · THERMOSTAT Micro onde (repère 31, 10.54 €) · CONDENSATEUR Micro onde HT (repère 39, 52.05 €) · FUSIBLE Micro onde HT 0.70A 5KV (repère 42, 23.47 €)
