Vue éclatée réfrigérateur THOMSON AFD38X AFD38XD

Name: THOMSON AFD38X AFD38XD
Brand: THOMSON
SKU: AFD38X AFD38XD

Découvrez la vue éclatée complète réfrigérateur THOMSON AFD38X AFD38XD, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur THOMSON AFD38X AFD38XD et éviter les pannes imprévues. 23 pièces référencées.

Cette vue éclatée THOMSON AFD38X AFD38XD référence 23 pièces détachées, dont joint froid porte réfrigérateur, charniere froid supérieur, bac froid degivrage 363 205, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur THOMSON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

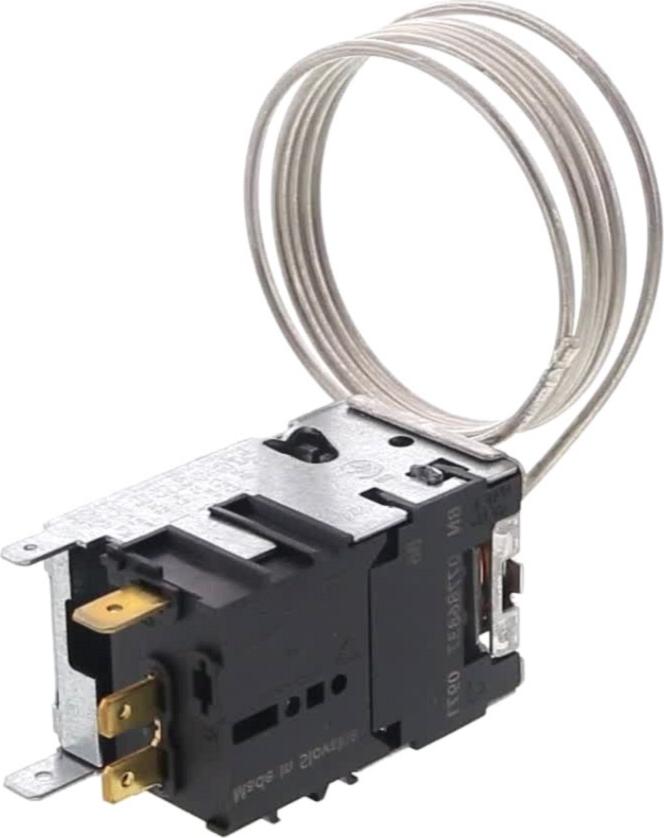

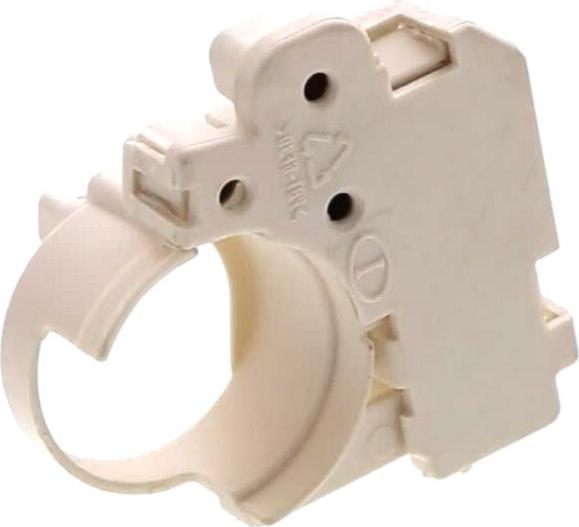

Sur cette vue : THERMOSTAT Froid KLIXON MSP331LZ T0366/05 040 (repère 5, 51.5 €) · RELAIS Froid PTC A1P8 8100 B4N8 8100 (repère 6, 57.32 €) · Thermostat Froid 077B6038 (repère 7, 81.6 €) · BOITIER Froid THERMOSTAT (repère 9, 19.44 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : BAC Froid DEGIVRAGE 363 205 (repère 3, 43.05 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

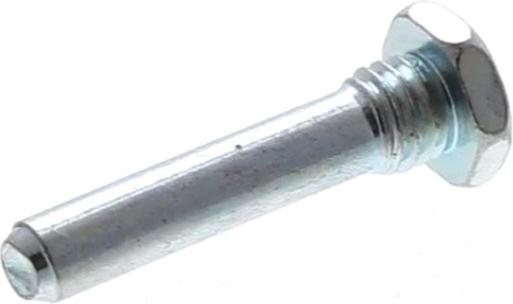

Sur cette vue : JOINT Froid PORTE Réfrigérateur (repère 0, 104.86 €) · CHARNIERE Froid Supérieur (repère 2, 69.04 €) · SUPPORT Froid CHARNIERE Inférieur (repère 13, 46.75 €) · AXE Froid Charnière Inférieur (repère 14, 24.54 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

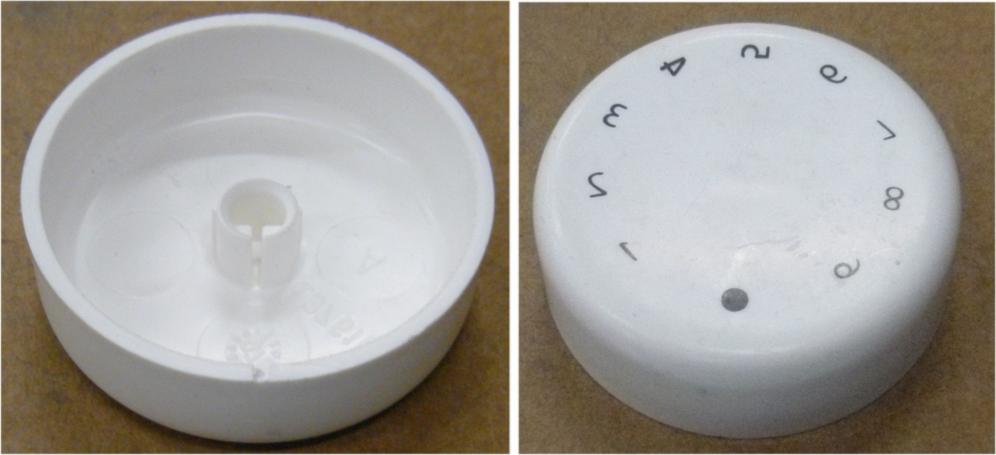

JOINT Froid PORTE Réfrigérateur (repère 0, 104.86 €) · THERMOSTAT Froid KLIXON MSP331LZ T0366/05 040 (repère 5, 51.5 €) · Thermostat Froid 077B6038 (repère 7, 81.6 €) · BOITIER Froid THERMOSTAT (repère 9, 19.44 €) · MANETTE Froid THERMOSTAT E (repère 12)
