Vue éclatée lave linge ROTEL SL045XR 780224501081199
Découvrez la vue éclatée complète lave linge ROTEL SL045XR 780224501081199, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge ROTEL SL045XR 780224501081199 et éviter les pannes imprévues. 46 pièces référencées.
Cette vue éclatée ROTEL SL045XR 780224501081199 référence 46 pièces détachées, dont pied lave-linge, dessus lave-linge, joint lave-linge flasque, avec leur position sur le schéma constructeur.
Réparer son lave-linge ROTEL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge FLASQUE (repère 13, 24.25 €) · JOINT Lave-Linge HUBLOT (repère 16, 40.94 €) · COLLIER Lave-Linge CUVE-JOINT HUBLOT (repère 17, 9.22 €) · COLLIER Lave-Linge SOUFFLET Avant (repère 18, 7.37 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

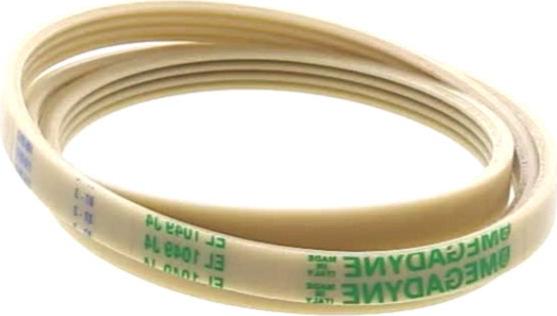

Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE A COSSES (repère 103, 21.42 €) · COURROIE Lave-Linge 1049J4-1043J4EL (repère 129, 22.9 €) · CONDENSATEUR Lave-Linge 12.5uF 450V (repère 130, 11.53 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 58, 13.97 €) · Pompe de vidange Lave-Linge COD 55460 PLASET 22W (repère 66).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : ROULEMENT Lave-Linge (repère 21, 12.67 €) · JOINT Lave-Linge ETANCHEITE ROULEMENT (repère 22, 11.69 €) · PALIER Lave-Linge COMPLET (repère 25) · RESSORT Lave-Linge SUSPENSION CUVE (repère 36, 8.49 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1900W+FUSIBLE (repère 120) · THERMOSTAT Lave-Linge NC90 (repère 121, 25.79 €) · JOINT Lave-Linge Thermostat (repère 122, 5.02 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Linge FLASQUE (repère 13, 24.25 €) · JOINT Lave-Linge HUBLOT (repère 16, 40.94 €) · COLLIER Lave-Linge CUVE-JOINT HUBLOT (repère 17, 9.22 €) · ROULEMENT Lave-Linge (repère 21, 12.67 €) · JOINT Lave-Linge ETANCHEITE ROULEMENT (repère 22, 11.69 €) · PALIER Lave-Linge COMPLET (repère 25) · AMORTISSEUR Lave-Linge 120N "unitaire" (repère 38, 75.28 €) · CONDENSATEUR Lave-Linge ANTIPARASITE A COSSES (repère 103, 21.42 €)
