Vue éclatée seche linge Merker V400KB

Name: Merker V400KB
Brand: Merker
SKU: V400KB

Découvrez la vue éclatée complète seche linge Merker V400KB, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge Merker V400KB et éviter les pannes imprévues. 29 pièces référencées.

Cette vue éclatée Merker V400KB référence 29 pièces détachées, dont joint sèche-linge tambour avant, condenseur sèche-linge, bandeau sèche-linge, avec leur position sur le schéma constructeur.

Réparer son sèche-linge Merker : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

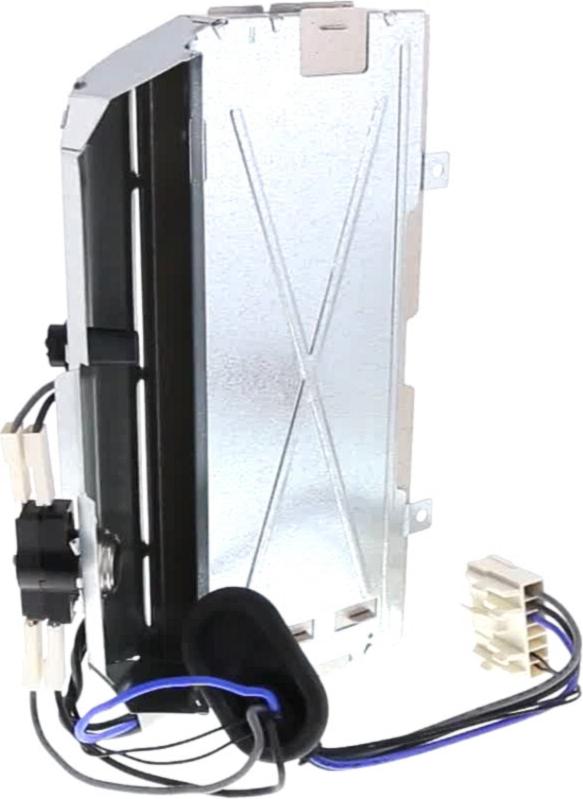

Sur cette vue : RESISTANCE Sèche-Linge 2500w 11839S (repère 12, 447.92 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

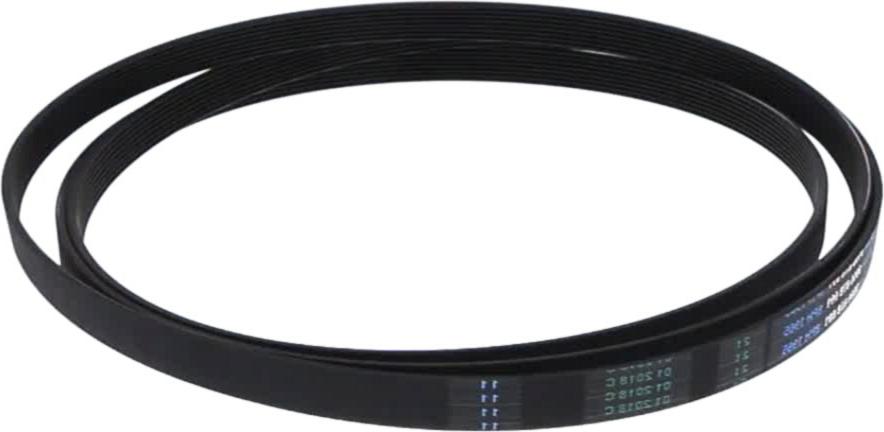

Sur cette vue : COURROIE Sèche-Linge 8PH1965 1965PH8 90000678691 (repère 5, 104.04 €) · MOTEUR Sèche-Linge COMPLET (repère 11, 1453.86 €) · COURROIE Sèche-Linge 9000 008 191 9000008181 (repère 12, 90.66 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

Sur cette vue : SUPPORT Sèche-Linge + ROULEMENT (repère 11, 91.3 €) · CACHE Sèche-Linge PALIER (repère 31, 84.01 €).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

Sur cette vue : CONDENSEUR Sèche-Linge (repère 1, 298.63 €) · SONDE Sèche-Linge (repère 6, 105.09 €) · FILTRE Sèche-Linge PELUCHE (repère 8, 65.26 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Sèche-Linge TAMBOUR AVANT (repère 1, 146.42 €) · JOINT Sèche-Linge TAMBOUR ARRIERE (repère 4, 146.93 €) · COURROIE Sèche-Linge 8PH1965 1965PH8 90000678691 (repère 5, 104.04 €) · JOINT Sèche-Linge PORTE (repère 7, 80.59 €) · FILTRE Sèche-Linge PELUCHE (repère 8, 65.26 €) · SUPPORT Sèche-Linge + ROULEMENT (repère 11, 91.3 €) · COURROIE Sèche-Linge 9000 008 191 9000008181 (repère 12, 90.66 €) · JOINT Sèche-Linge (repère 30, 29.34 €)
