Vue éclatée réfrigérateur PROLINE PLC235SL

Name: PROLINE PLC235SL
Brand: PROLINE
SKU: PLC235SL

Découvrez la vue éclatée complète réfrigérateur PROLINE PLC235SL, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur PROLINE PLC235SL et éviter les pannes imprévues. 16 pièces référencées.

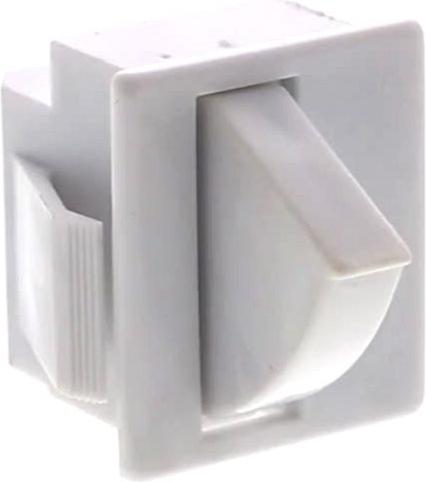

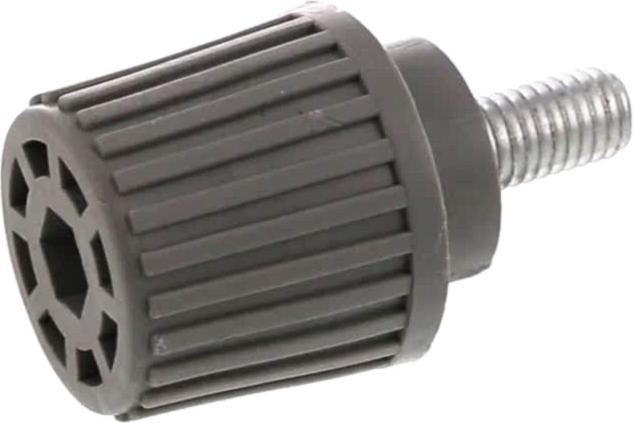

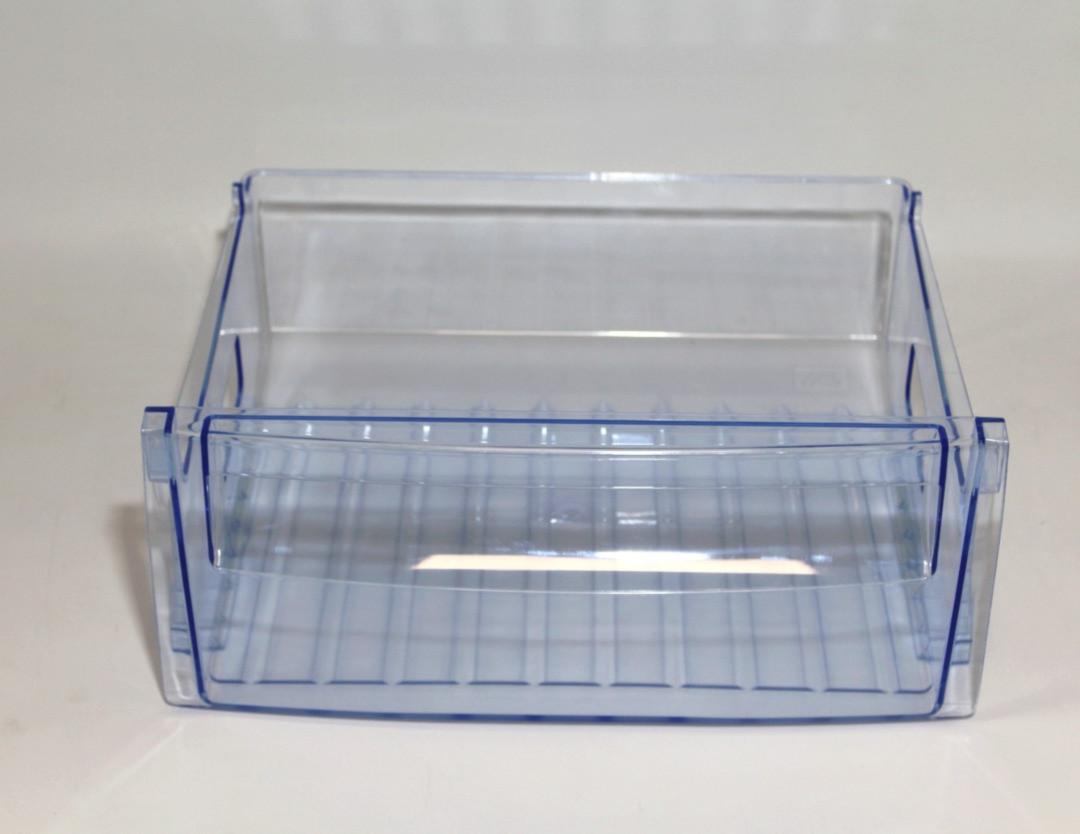

Cette vue éclatée PROLINE PLC235SL référence 16 pièces détachées, dont tiroir froid inférieur congélateur, pied froid gauche, interrupteur froid ampoule, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur PROLINE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

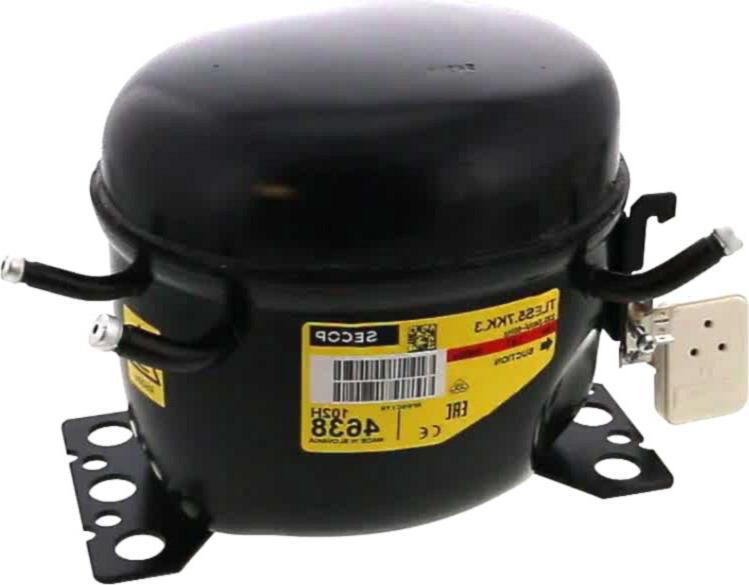

Sur cette vue : THERMOSTAT Froid WDF30-EX BULBE 820MM (repère 18, 35.08 €) · BAC Froid EAU DEGIVRAGE COMPRESSEUR (repère 41, 14.69 €) · COMPRESSEUR 1/8 R600A HVY57 (repère 43, 149.13 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : BAC Froid EAU DEGIVRAGE COMPRESSEUR (repère 41, 14.69 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid Supérieur Gauche OU Droit (repère 22, 20.79 €) · JOINT Froid PORTE Réfrigérateur 810*520 (repère 32, 42.7 €) · JOINT Froid PORTE Congélateur 670*515 (repère 34, 60.19 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Froid WDF30-EX BULBE 820MM (repère 18, 35.08 €) · JOINT Froid PORTE Réfrigérateur 810*520 (repère 32, 42.7 €) · JOINT Froid PORTE Congélateur 670*515 (repère 34, 60.19 €)
