Vue éclatée lave linge PROLINE FP612WE
Découvrez la vue éclatée complète lave linge PROLINE FP612WE, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge PROLINE FP612WE et éviter les pannes imprévues. 35 pièces référencées.
Cette vue éclatée PROLINE FP612WE référence 35 pièces détachées, dont durite lave-linge boite/cuve, dessus lave-linge top, boite lave-linge produits, avec leur position sur le schéma constructeur.
Réparer son lave-linge PROLINE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau

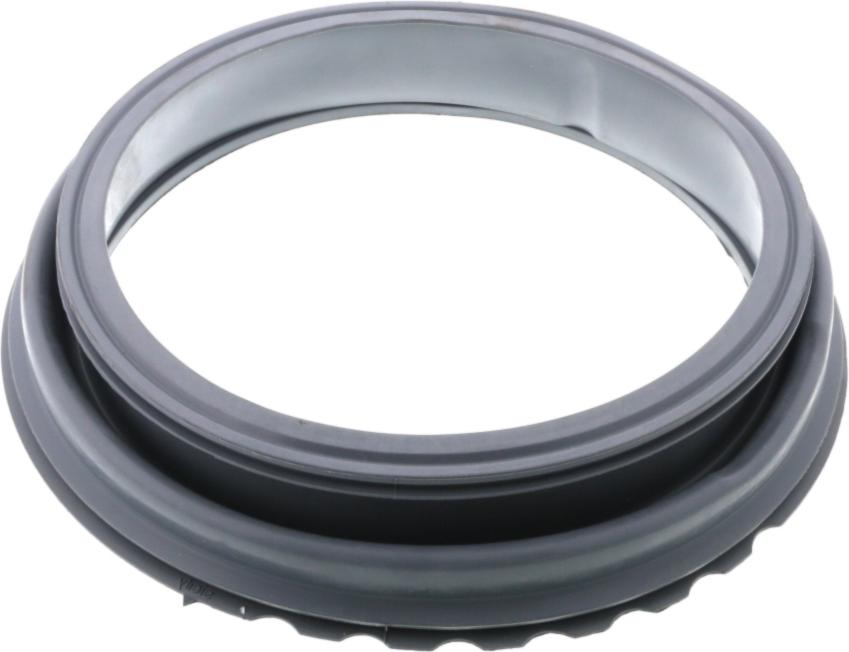

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

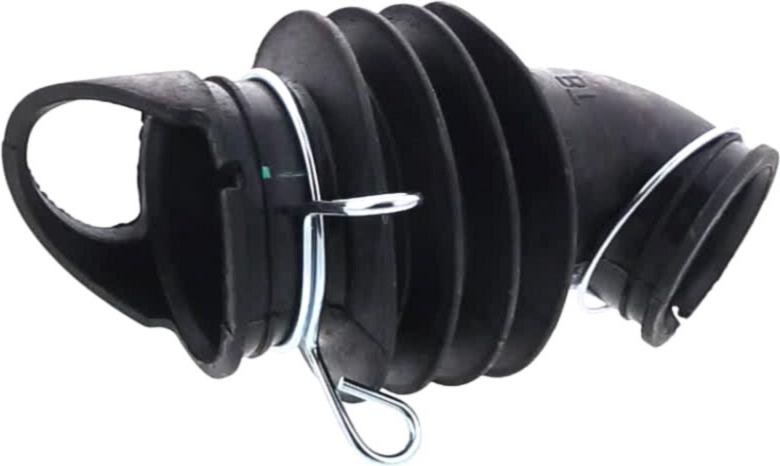

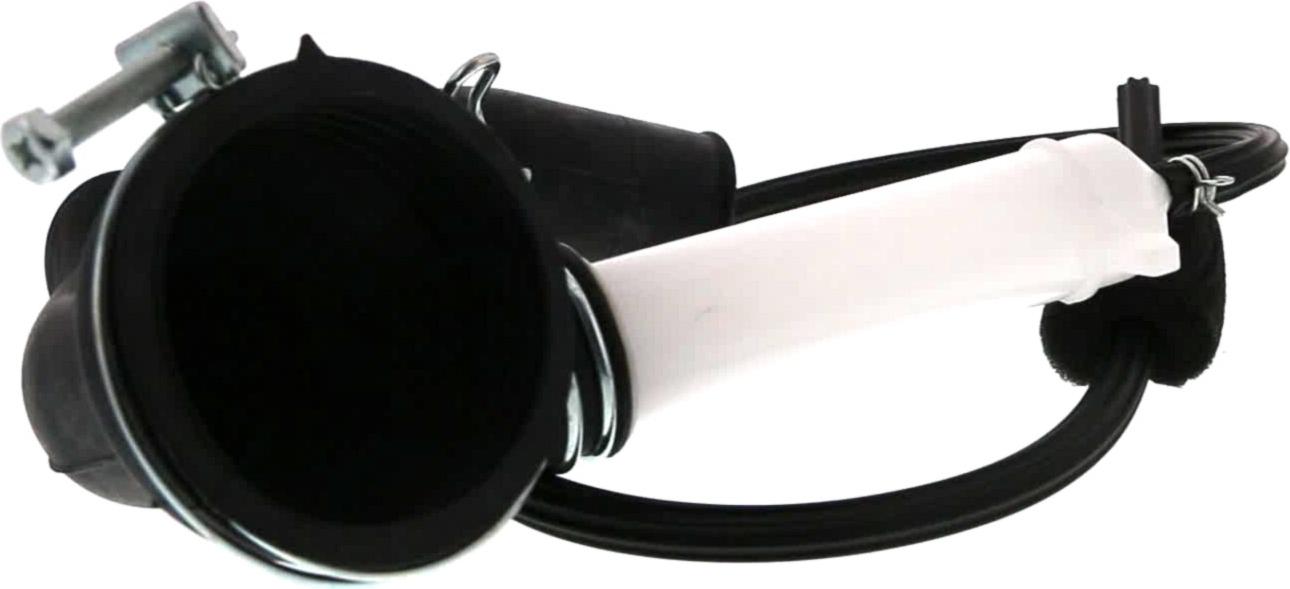

Sur cette vue : DURITE Lave-Linge BOITE/CUVE (repère 1, 12.5 €) · COLLIER Lave-Linge Avant JOINT HUBLOT (repère 8, 14.31 €) · JOINT Lave-Linge CUVE (repère 8, 15.04 €) · DURITE Lave-Linge CUVE/POMPE (repère 14, 34.71 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

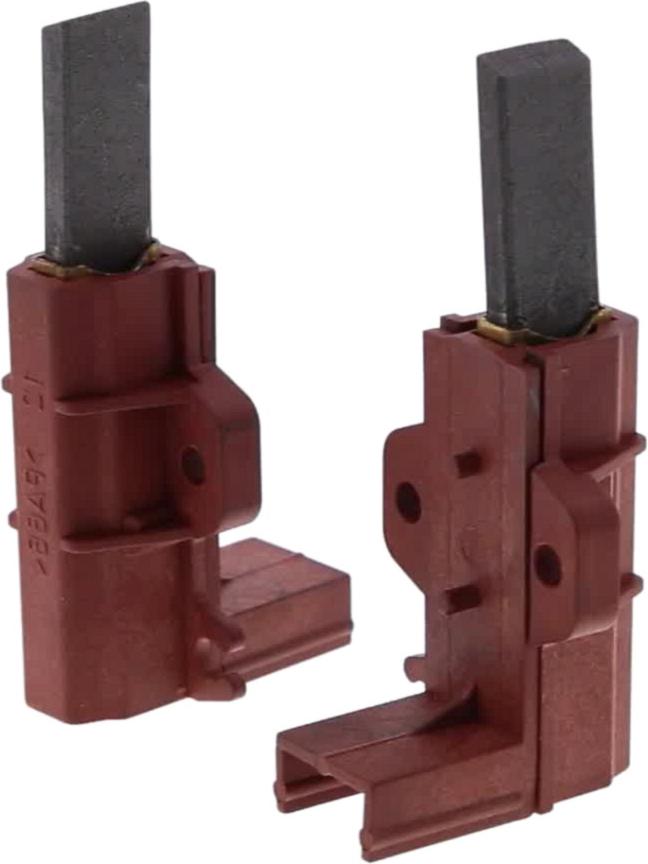

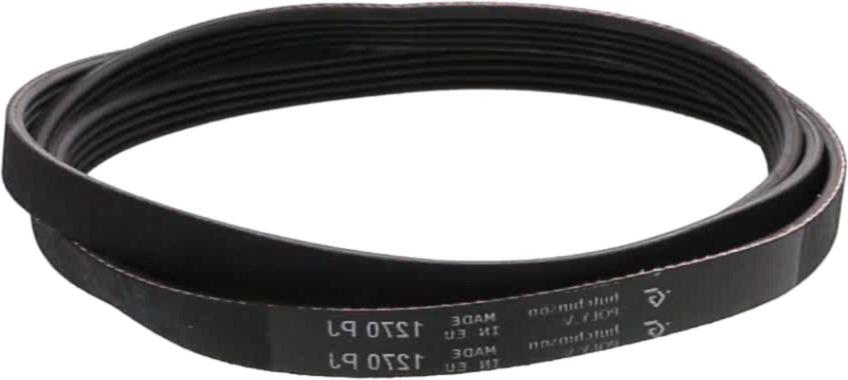

Sur cette vue : CHARBON Lave-Linge MOTEUR (kit de 2) 26.35*12.43 (18.24 €) · COURROIE Lave-Linge 1270PJ5 5PJ1270 (repère 5, 21.45 €) · CONDENSATEUR Lave-Linge ANTI-PARASITE DNF06-T (TBEF) (repère 16, 24.11 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 4, 14.14 €) · DURITE Lave-Linge CUVE/POMPE (repère 14, 34.71 €) · POMPE Lave-Linge VIDANGE COMPLETE PX-2-35 PX235 B30-6A (repère 17, 35.8 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

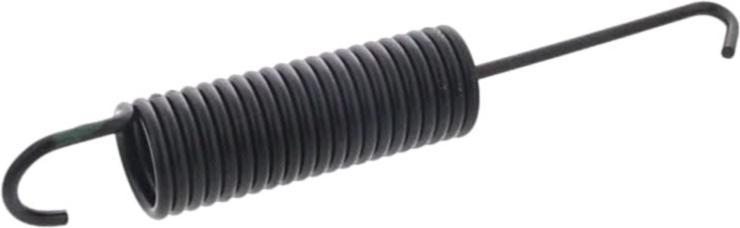

Sur cette vue : RESSORT Lave-Linge SUSPENSION POINT BLEU (repère 2, 15.49 €) · KIT Lave-Linge PALIER (repère 6, 36.77 €) · AXE Lave-Linge AMORTISSEUR (repère 10, 8.92 €) · AMORTISSEUR Lave-Linge 80N (repère 12, 19.81 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

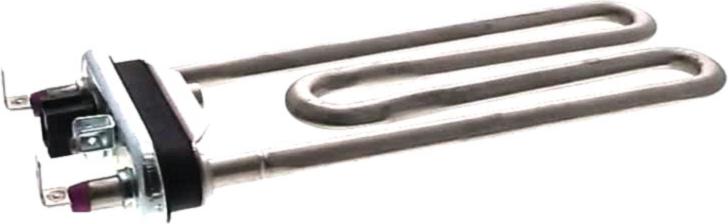

Sur cette vue : RESISTANCE Lave-Linge 1800W WABEU0000 (repère 20, 28.61 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CHARBON Lave-Linge MOTEUR (kit de 2) 26.35*12.43 (18.24 €) · COURROIE Lave-Linge 1270PJ5 5PJ1270 (repère 5, 21.45 €) · KIT Lave-Linge PALIER (repère 6, 36.77 €) · COLLIER Lave-Linge Avant JOINT HUBLOT (repère 8, 14.31 €) · JOINT Lave-Linge CUVE (repère 8, 15.04 €) · AXE Lave-Linge AMORTISSEUR (repère 10, 8.92 €) · AMORTISSEUR Lave-Linge 80N (repère 12, 19.81 €) · CONDENSATEUR Lave-Linge ANTI-PARASITE DNF06-T (TBEF) (repère 16, 24.11 €)
