Vue éclatée lave linge PROLINE PFL126W-F
Découvrez la vue éclatée complète lave linge PROLINE PFL126W-F, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge PROLINE PFL126W-F et éviter les pannes imprévues. 43 pièces référencées.
Cette vue éclatée PROLINE PFL126W-F référence 43 pièces détachées, dont courroie lave-linge 1270pj5 5pj1270, tuyau lave-linge vidange, poignee lave-linge hublot 82mm, avec leur position sur le schéma constructeur.
Réparer son lave-linge PROLINE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge BOITE CUVE (repère 4, 27.03 €) · JOINT Lave-Linge CUVE (repère 6, 13.53 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 7, 6.77 €) · JOINT Lave-Linge HUBLOT (repère 8, 63.02 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

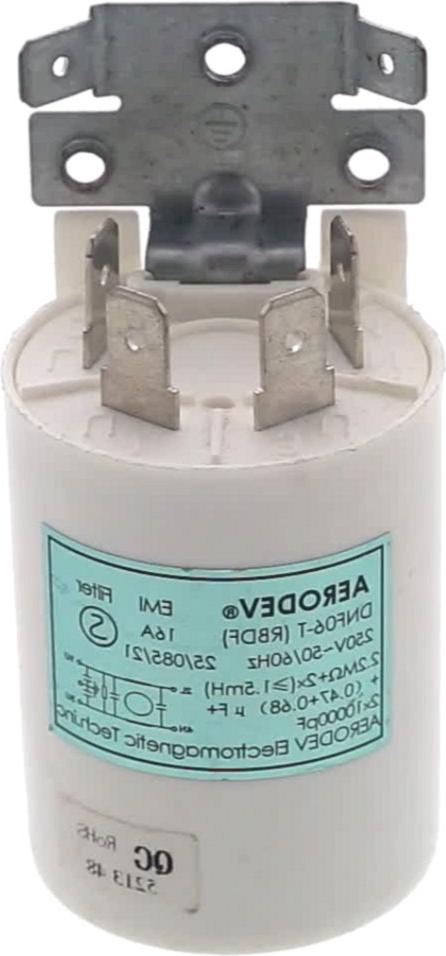

Sur cette vue : COURROIE Lave-Linge 1270PJ5 5PJ1270 (repère 1, 23.08 €) · CONDENSATEUR Lave-Linge ANTIPARASITE DNF06-T 2.2MF+2X(>1.5MH)+(0.47+0.68)UF (repère 9, 21.02 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 1, 20 €) · POMPE Lave-Linge VIDANGE (repère 15, 42.79 €) · DURITE Lave-Linge CUVE/POMPE (repère 16, 31.91 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge POIGNEE (repère 3, 6.32 €) · AMORTISSEUR Lave-Linge 120N (repère 17, 31.24 €) · AXE Lave-Linge AMORTISSEUR (repère 18, 9.7 €) · KIT Lave-Linge PALIER (repère 20, 32.4 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1800W WABEU0000 (repère 14, 28.97 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COURROIE Lave-Linge 1270PJ5 5PJ1270 (repère 1, 23.08 €) · JOINT Lave-Linge CUVE (repère 6, 13.53 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 7, 6.77 €) · JOINT Lave-Linge HUBLOT (repère 8, 63.02 €) · COLLIER Lave-Linge Avant JOINT HUBLOT (repère 9, 16.12 €) · CONDENSATEUR Lave-Linge ANTIPARASITE DNF06-T 2.2MF+2X(>1.5MH)+(0.47+0.68)UF (repère 9, 21.02 €) · AMORTISSEUR Lave-Linge 120N (repère 17, 31.24 €) · AXE Lave-Linge AMORTISSEUR (repère 18, 9.7 €)
