Vue éclatée lave linge PROLINE FP8120WE
Découvrez la vue éclatée complète lave linge PROLINE FP8120WE, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge PROLINE FP8120WE et éviter les pannes imprévues. 40 pièces référencées.
Cette vue éclatée PROLINE FP8120WE référence 40 pièces détachées, dont durite lave-linge boite/cuve, dessus froid, tiroir lave-linge, avec leur position sur le schéma constructeur.
Réparer son lave-linge PROLINE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

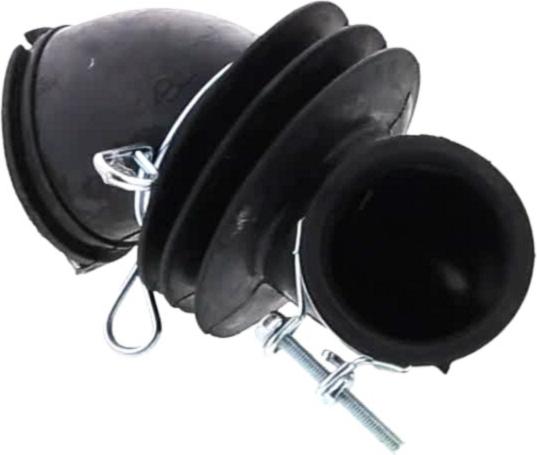

Sur cette vue : DURITE Lave-Linge BOITE/CUVE (repère 1, 25.82 €) · JOINT Lave-Linge CUVE (repère 7, 18.53 €) · COLLIER Lave-Linge Avant JOINT HUBLOT (repère 8, 13.54 €) · DURITE Lave-Linge CUVE/POMPE (repère 13, 34.84 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1281PJE5 (repère 5, 31.93 €) · CONDENSATEUR Lave-Linge ANTI-PARASITE DNF06-T (TBEF) (repère 23, 25.22 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 4, 16.25 €) · DURITE Lave-Linge CUVE/POMPE (repère 13, 34.84 €) · POMPE Lave-Linge VIDANGE COMPLETE PX-2-35 PX235 B30-6A (repère 16, 39.44 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge CUVE (repère 2, 19.43 €) · AXE Lave-Linge AMORTISSEUR (repère 9, 10.12 €) · AMORTISSEUR Lave-Linge 80N (repère 11, 19.26 €) · RESSORT Lave-Linge POIGNEE (repère 17, 6.64 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1800w + SONDE (repère 19, 47.51 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COURROIE Lave-Linge 1281PJE5 (repère 5, 31.93 €) · JOINT Lave-Linge CUVE (repère 7, 18.53 €) · COLLIER Lave-Linge Avant JOINT HUBLOT (repère 8, 13.54 €) · AXE Lave-Linge AMORTISSEUR (repère 9, 10.12 €) · AMORTISSEUR Lave-Linge 80N (repère 11, 19.26 €) · COLLIER Lave-Linge ARRIERE JOINT HUBLOT 348MM (repère 17, 21.35 €) · JOINT Lave-Linge HUBLOT (repère 18, 57.61 €) · CONDENSATEUR Lave-Linge ANTI-PARASITE DNF06-T (TBEF) (repère 23, 25.22 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
