Vue éclatée cuisinière PROLINE PMC65W-F2 PMC65WF2
Découvrez la vue éclatée complète cuisinière PROLINE PMC65W-F2 PMC65WF2, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière PROLINE PMC65W-F2 PMC65WF2 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée PROLINE PMC65W-F2 PMC65WF2 référence 90 pièces détachées, dont support four résistance supérieur, front cuisinière, vis cuisinière, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière PROLINE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : SUPPORT Four Résistance Supérieur (4.93 €) · VIS Cuisinière SUPPORT RESISTANCE Supérieur (repère 4, 2.6 €) · GRILLE Four FOUR 65-75L V3 (repère 17, 23.84 €) · GRILLE Four FOUR 65-75L V3 465*365 (repère 17, 22.15 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : SUPPORT Four Résistance Supérieur (4.93 €) · VIS Cuisinière SUPPORT RESISTANCE Supérieur (repère 4, 2.6 €) · Résistance Cuisinière SOLE 1100W *promo* (repère 110, 14.05 €) · TOLE Cuisinière SUPPORT Résistance Inférieur (repère 111, 27.74 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : RONDELLE Cuisinière SECURITE PORTE (repère 294, 4.97 €) · THERMOSTAT Four SECURITE 200°C T1/33 250V 16A (repère 448, 14.2 €) · SUPPORT Cuisinière BULBE THERMOSTAT ELECTRIQUE (repère 479, 3.78 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

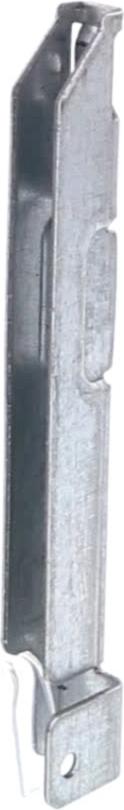

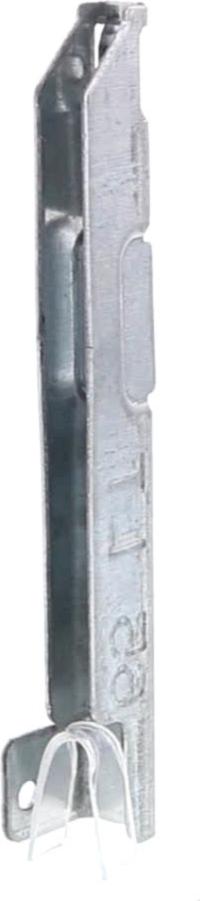

Sur cette vue : SUPPORT Four CHARNIERE 65L DROITE (repère 12, 19.82 €) · SUPPORT Four CHARNIERE 65L GAUCHE (repère 12, 22.78 €) · JOINT Four MOUFLE (repère 16, 25.49 €) · VITRE Cuisinière INTERIEURE TYPE 7 532*388 (repère 50, 27.56 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four MOUFLE (repère 16, 25.49 €) · JOINT Cuisinière ARRIVEE GAZ (repère 64, 2.38 €) · PATIN Cuisinière GRILLE (repère 96, 6.19 €) · BOUGIE Plaque ALLUMAGE ROBINET COPRECI (repère 99, 13.2 €) · CLIPS Plaque BOUGIE/THERMOCOUPLE (repère 100, 2.58 €) · JOINT Cuisinière POIGNEE (repère 211, 8.61 €) · THERMOSTAT Four SECURITE 200°C T1/33 250V 16A (repère 448, 14.2 €) · SUPPORT Cuisinière BULBE THERMOSTAT ELECTRIQUE (repère 479, 3.78 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
