Vue éclatée seche linge PROLINE SLE50
Découvrez la vue éclatée complète seche linge PROLINE SLE50, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge PROLINE SLE50 et éviter les pannes imprévues. 43 pièces référencées.
Cette vue éclatée PROLINE SLE50 référence 43 pièces détachées, dont tuyau sèche-linge evac+embout, vis sèche-linge, manette sèche-linge minuterie e, avec leur position sur le schéma constructeur.
Réparer son sèche-linge PROLINE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

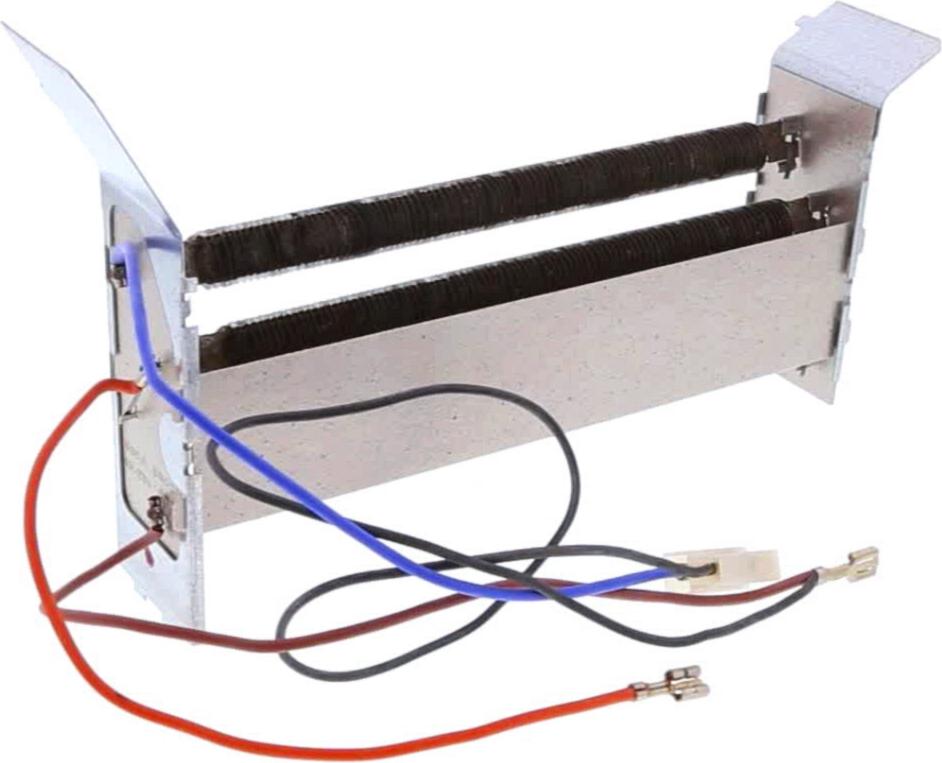

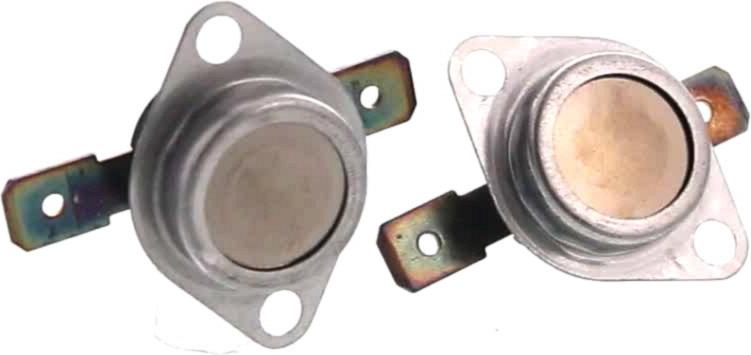

Sur cette vue : Thermostat Sèche-Linge 58°C A L AVANT (repère 211, 34.45 €) · Résistance Sèche-Linge 2200W 230V (repère 430, 92.71 €) · Thermostat Sèche-Linge (KIT DE 2) (repère 432, 48.17 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

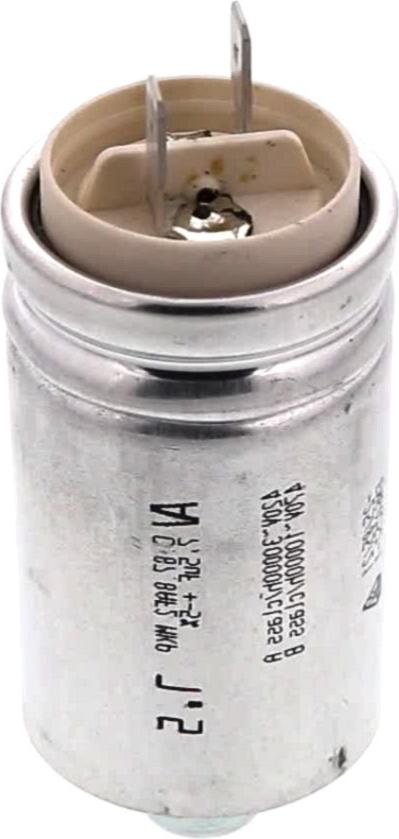

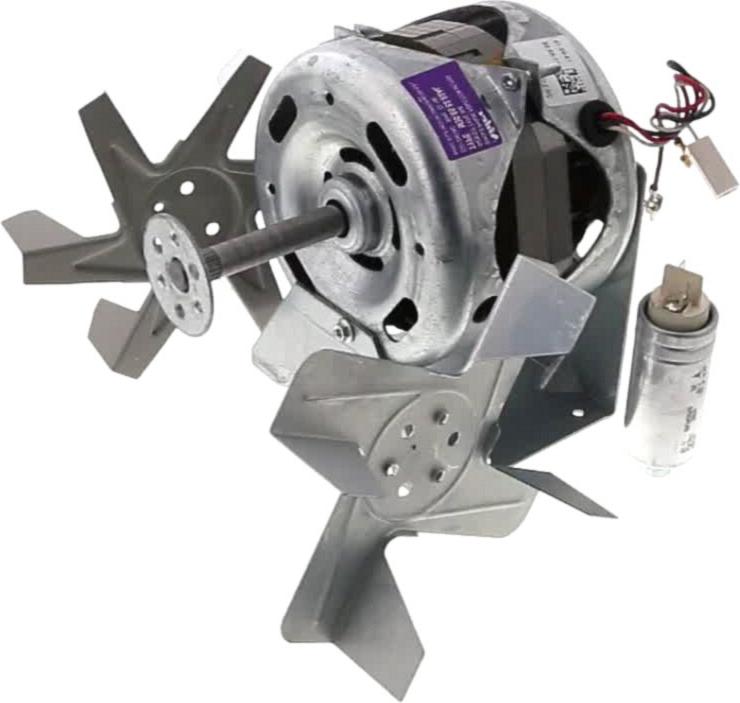

Sur cette vue : MOTEUR Sèche-Linge (repère 405, 168.48 €) · CONDENSATEUR Sèche-Linge 7.5uF (repère 408, 21.76 €) · COURROIE Sèche-Linge 1860-1866H7EL (repère 421, 31.75 €) · CONDENSATEUR Sèche-Linge ANTIPARASITE F3CC73002V5 (repère 448, 37.89 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.
Sur cette vue : JOINT Sèche-Linge FEUTRE FACADE (repère 209, 28.4 €) · PATIN Sèche-Linge PLASTIQUE (repère 213, 20.67 €) · PALIER Sèche-Linge COMPLET (repère 424, 44.02 €) · SUPPORT Sèche-Linge PALIER (repère 428, 15.67 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.
Sur cette vue : TUYAU Sèche-Linge EVAC+EMBOUT (54.21 €) · FILTRE Sèche-Linge (repère 205, 43.59 €) · TUYAU Sèche-Linge EVACU INTERNE (repère 207, 79.11 €) · SUPPORT Sèche-Linge GAINE EVACUATION (repère 429).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Sèche-Linge (repère 205, 43.59 €) · JOINT Sèche-Linge FEUTRE FACADE (repère 209, 28.4 €) · Thermostat Sèche-Linge 58°C A L AVANT (repère 211, 34.45 €) · JOINT Sèche-Linge HUBLOT (repère 212, 59.42 €) · PATIN Sèche-Linge PLASTIQUE (repère 213, 20.67 €) · CONDENSATEUR Sèche-Linge 7.5uF (repère 408, 21.76 €) · JOINT Sèche-Linge MOUSSE ARRIERE CUVE (repère 420, 57 €) · COURROIE Sèche-Linge 1860-1866H7EL (repère 421, 31.75 €)
Guides utiles
Sèche-linge qui ne chauffe plus : klixons, résistance ou pompe à chaleur ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
