Vue éclatée réfrigérateur IKEA CFS600S 853922111540
Découvrez la vue éclatée complète réfrigérateur IKEA CFS600S 853922111540, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur IKEA CFS600S 853922111540 et éviter les pannes imprévues. 36 pièces référencées.
Cette vue éclatée IKEA CFS600S 853922111540 référence 36 pièces détachées, dont pied froid avant, roue froid, charniere froid supérieur droit, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur IKEA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

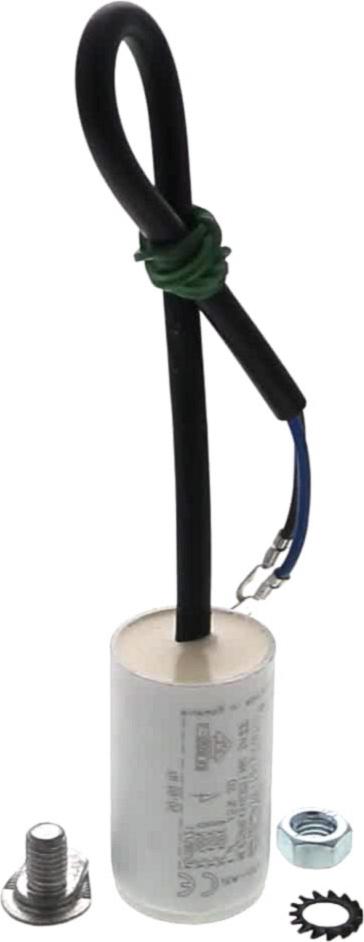

Sur cette vue : COMPRESSEUR Froid EMYE70HEP R600 1/5 (repère 4020, 167.44 €) · CONDENSATEUR Froid 4uf (repère 4200, 21.08 €) · RELAIS Froid Démarrage+thermique TX1F5 (repère 6140, 62.84 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : MOTEUR Froid VENTILATEUR (repère 4400, 143255186.16 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid VENTILATEUR (repère 4400, 143255186.16 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

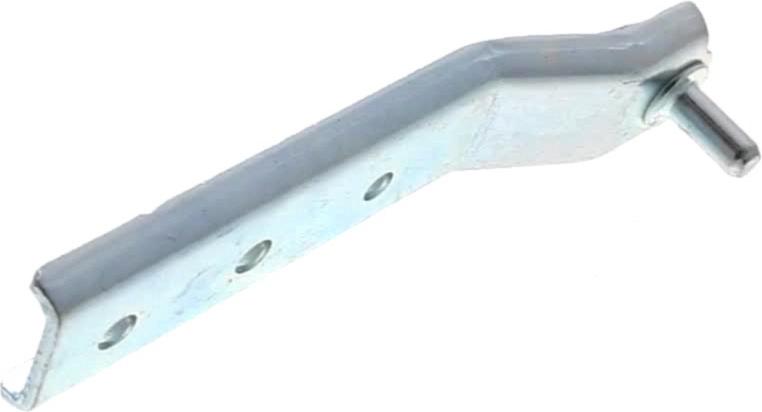

Sur cette vue : CHARNIERE Froid Supérieur Droit (repère 400, 26.02 €) · AXE Froid CHARNIERE (repère 401, 14.88 €) · CHARNIERE Froid Inférieur (repère 404, 18.85 €) · Porte Froid Congélateur (repère 1010, 227.26 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid PORTE Réfrigérateur (repère 1910, 101.61 €) · JOINT Froid Congélateur (repère 1911, 102.65 €) · CONDENSATEUR Froid 4uf (repère 4200, 21.08 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
