Vue éclatée réfrigérateur IKEA 604.901.28 VINTERKALL
Découvrez la vue éclatée complète réfrigérateur IKEA 604.901.28 VINTERKALL, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur IKEA 604.901.28 VINTERKALL et éviter les pannes imprévues. 11 pièces référencées.
Cette vue éclatée IKEA 604.901.28 VINTERKALL référence 11 pièces détachées, dont joint froid porte réfrigérateur, traverse froid porte, platine froid affichage, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur IKEA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

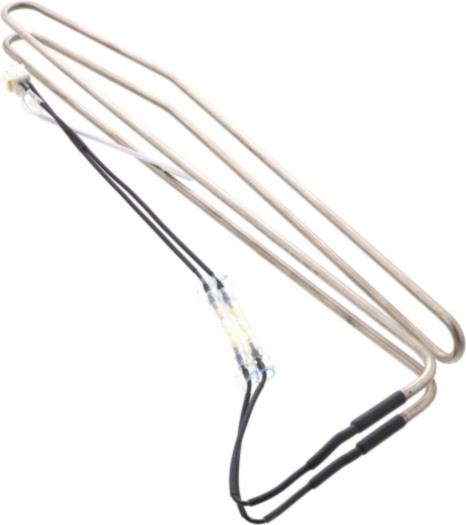

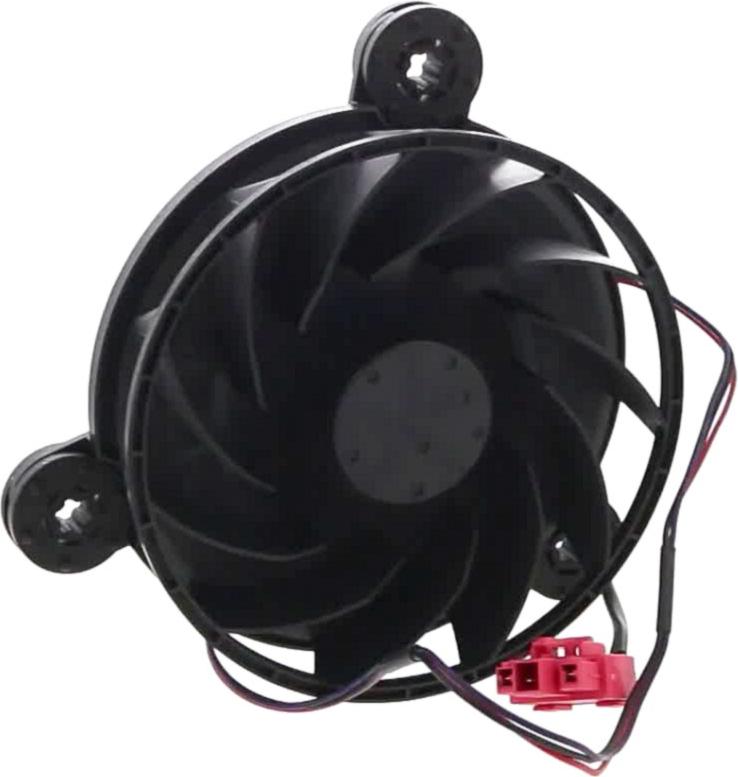

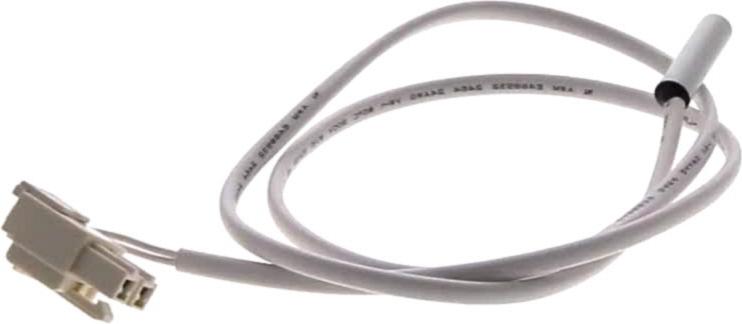

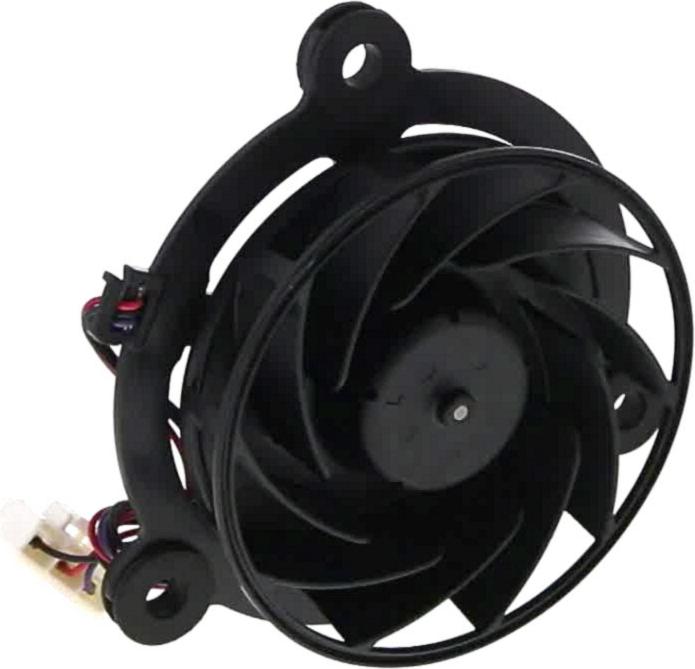

Sur cette vue : MOTEUR Froid VENTILATEUR 10030GE-12L-YT 12V 0.13A (repère 41, 71.88 €) · RESISTANCE Froid DEGIVRAGE + SONDE (repère 47, 86.15 €) · SONDE Froid TEMPERATURE (repère 49, 11.84 €) · MOTEUR Froid VENTILATEUR ZBYP-3-8-51 GW12E12MC1CB-52 DC12V (repère 49, 36.43 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid VENTILATEUR 10030GE-12L-YT 12V 0.13A (repère 41, 71.88 €) · MOTEUR Froid VENTILATEUR ZBYP-3-8-51 GW12E12MC1CB-52 DC12V (repère 49, 36.43 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : JOINT Froid PORTE Réfrigérateur (repère 2, 29.81 €) · TRAVERSE Froid PORTE (repère 5, 87.64 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid PORTE Réfrigérateur (repère 2, 29.81 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
