Vue éclatée four IKEA 003.009.18 OVR00SA 859991538570
Découvrez la vue éclatée complète four IKEA 003.009.18 OVR00SA 859991538570, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four IKEA 003.009.18 OVR00SA 859991538570 et éviter les pannes imprévues. 36 pièces référencées.
Cette vue éclatée IKEA 003.009.18 OVR00SA 859991538570 référence 36 pièces détachées, dont profil four inférieur porte four, charniere four porte droite ou gche, support four charniere, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière IKEA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Four 442*375 (repère 2450, 30.13 €) · SUPPORT Four GRILLE Droit ou GCHE 310*290 (repère 2610, 30.72 €) · RESISTANCE Four CIRCULAIRE 2000W 5124R422 (repère 4510, 46.41 €) · RESISTANCE Four SOLE 230V 1150W 8074R402 (repère 4560, 34.42 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four CIRCULAIRE 2000W 5124R422 (repère 4510, 46.41 €) · RESISTANCE Four SOLE 230V 1150W 8074R402 (repère 4560, 34.42 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : MOTEUR Four VENTILATEUR COMPLET (repère 4410, 113.28 €) · THERMOSTAT Four 285°C (1 klixon) (repère 5570, 60.78 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

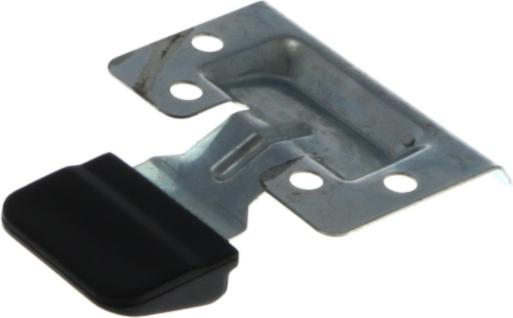

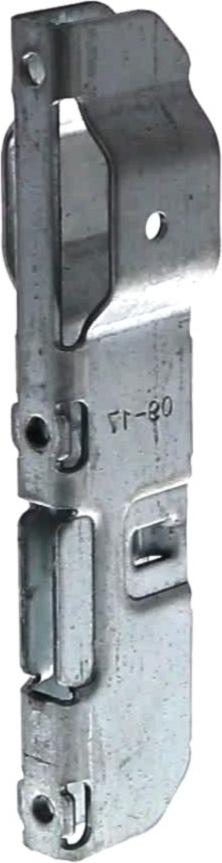

Sur cette vue : CHARNIERE Four PORTE DROITE ou GCHE (repère 400, 19.18 €) · SUPPORT Four CHARNIERE (repère 470, 7.11 €) · VERROU Four PORTE (repère 1300, 33.4 €) · VITRE Four EXTERIEURE (repère 1410, 161.04 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four PORTE (repère 1910, 58.38 €) · THERMOSTAT Four 285°C (1 klixon) (repère 5570, 60.78 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
